ESCO® Ultralok® U40 Baggerzähne & Adapter
Ultralok® U40 ist ausgelegt für hohe Ausbrechkräfte in Tiefbau, Abbruch und Gewinnung – passend für 40 mm bis 50 mm Schneidkanten.
- Einsatz: Schwerer Erdbau, Abbruch, Gewinnung
- System: Zweiteilig mit integrierter Verriegelung
- Komponenten: Original ESCO® Zähne, Adapter und Schutzsysteme
📞 +49 (0)2241 26 56 700
→ Zur Übersicht aller Größen: ESCO® Ultralok® System
Suche nach Maßen (z.B. 400/74/72.5W)
Systemdefinition U40
Die Systemgröße U40 definiert die konstruktive Verbindung zwischen Zahn und Adapter im schweren Einsatzsegment.
Typischer Einsatzbereich:
Ketten- und Mobilbagger der ca. 25–35 Tonnen Klasse mit Schneidkantenstärken von 40 mm, 45 mm oder 50 mm.
Hinweis:
Die Maschinenklasse dient ausschließlich als Referenzwert und ist kein Identifikationsmerkmal. Maßgeblich ist die eingeprägte Systemgröße „U40“ am Altteil.
Die Verriegelung ist in die Zahnspitze integriert. Separate Sicherungsstifte oder Hammerbolzen sind konstruktiv nicht erforderlich.
Schneidkantenlogik U40 (40 / 45 / 50 mm)
Im Heavy-Duty-Bereich sind Löffel deutlich verstärkt.
U40-Adapter sind typischerweise ausgelegt für:
40 mm Schneidkante
45 mm Schneidkante
50 mm Schneidkante
Neben der Systemgröße ist die Schneidkantenstärke das entscheidende Auswahlkriterium bei der Adapterwahl.
Zahnformen im U40 System
Je nach Einsatzprofil stehen folgende Geometrien zur Verfügung:
U40S – Standard
U40C – Meißel
U40P – Spitz
U40T – Twin
HB-Varianten (Heavy Back) mit verstärktem Rücken:
U40SHB
U40PHB
U40CHB
U40THB
H- und Abrasivvarianten für hohe Verschleißanforderung:
U40H
U40AP
U40APHB
Hinweis:
Die Varianten U40A und U40AP sind Laderzahn-Geometrien für Radlader-Anwendungen.
Adapter- und Schutzkomponenten U40
Im U40-System stehen zur Verfügung:
Anschweißadapter
Anschraubadapter (Bolt-On)

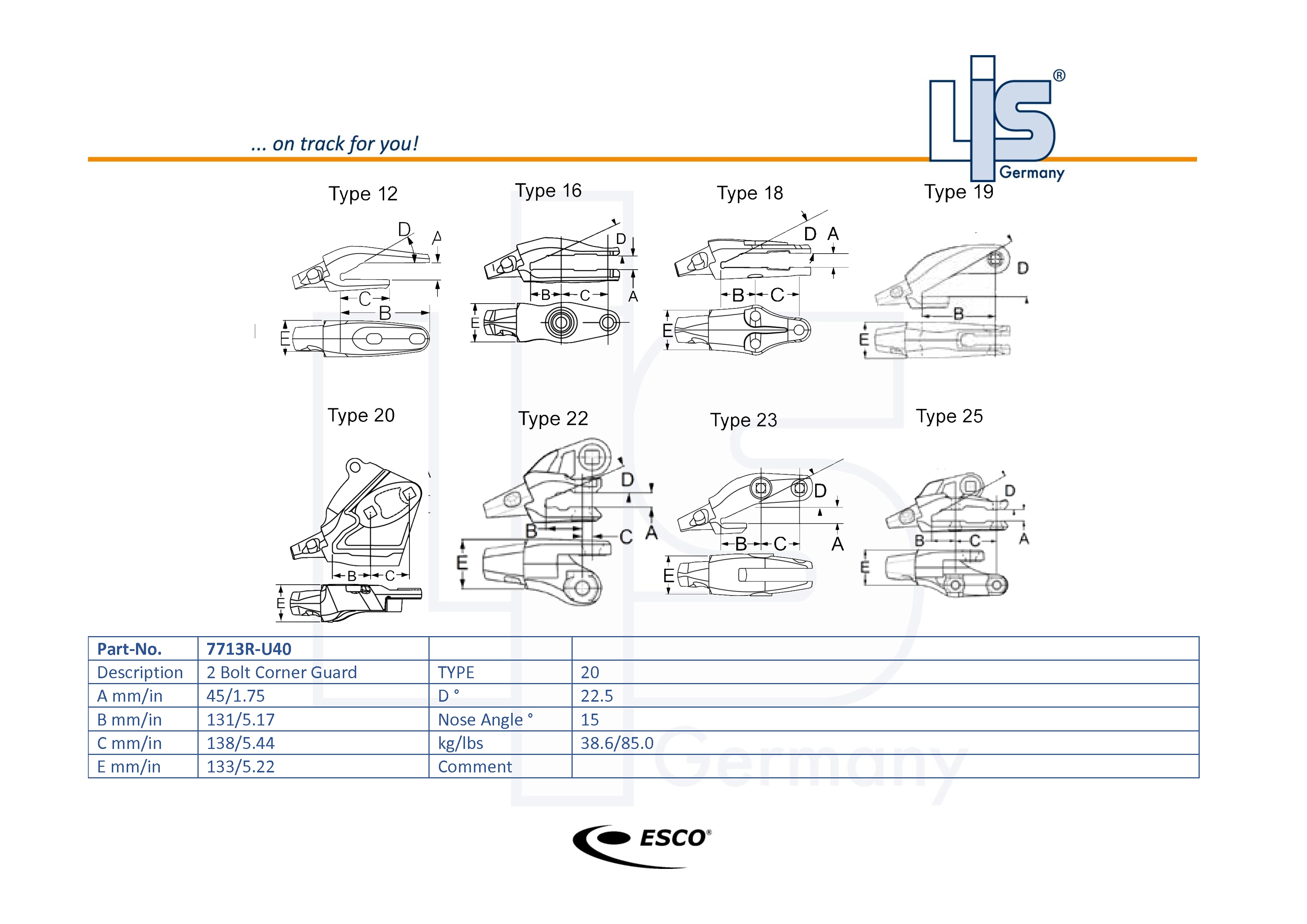

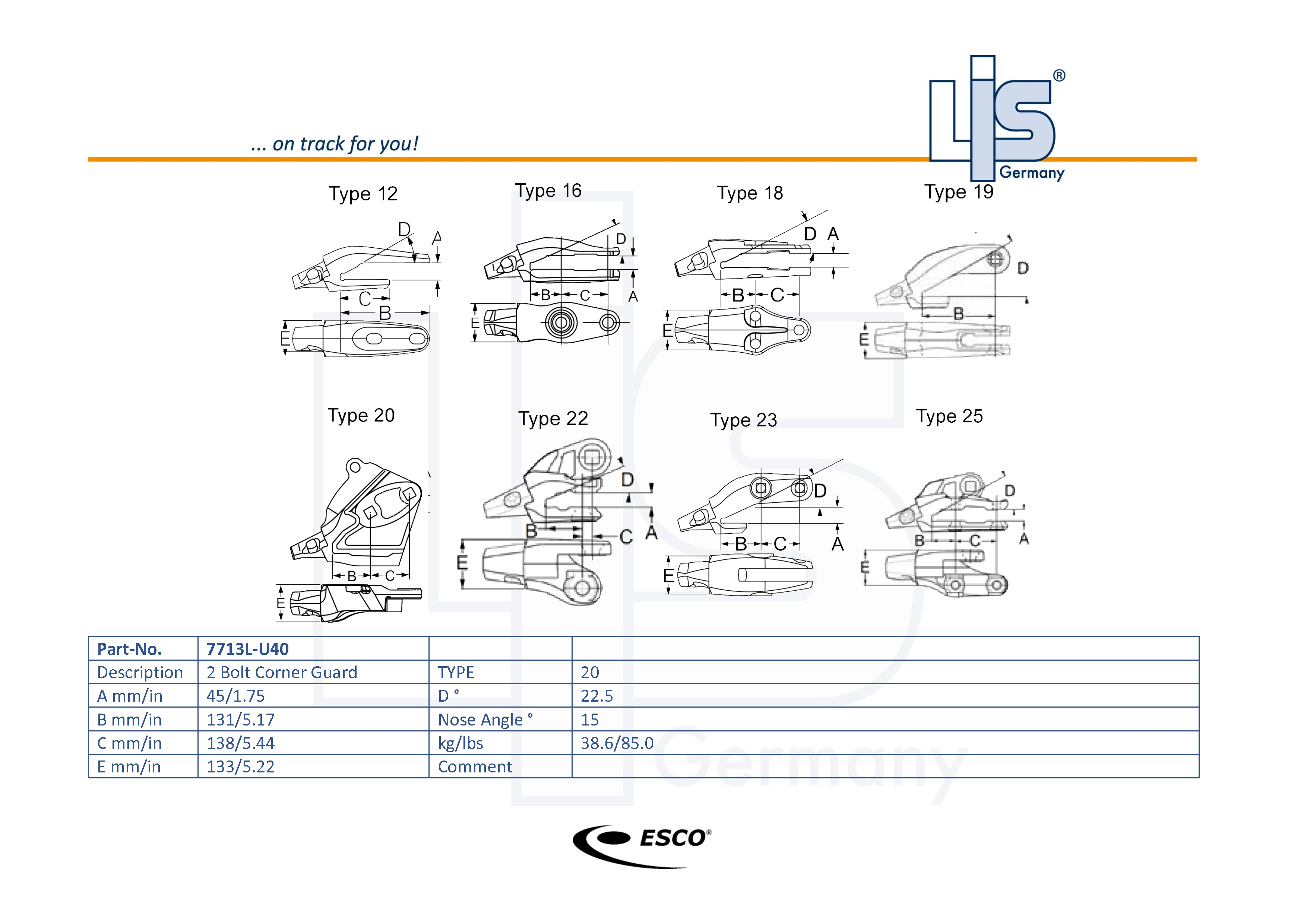

Eckadapter links / rechts
Seiten- und Flankenschutz
Im schweren Einsatz erhöht ein korrekt dimensionierter Eck- und Flankenschutz die Standzeit der Adapteraufnahme erheblich.
Abgrenzung zu benachbarten Systemgrößen
Die Größe U40 positioniert sich exakt zwischen zwei weiteren gängigen Klassen:
U35 – für 20–25t Maschinen
U40 – für 25–35t Maschinen
U45 – für 35–45t Maschinen
Die Unterscheidung erfolgt nicht über das Baggergewicht, sondern über die tatsächliche Systemprägung am Bauteil.
→ Weitere Größen: [U20] | [U25] | [U30] | [U35] | [U45] | [U55] | [U60]
Technische Identifikation vor Bestellung
Vor Bestellung prüfen:
Ist „U40“ am Altteil eingeprägt?
Welche Schneidkantenstärke liegt an (40 / 45 / 50 mm)?
Welcher Adaptertyp ist verbaut?
Welche Zahngeometrie passt zum Einsatzprofil?
Bei Unsicherheiten unterstützt Sie der technische Vertrieb von LIS®.
📞 +49 (0)2241 26 56 700
Hinweis: ESCO® und Ultralok® sind eingetragene Marken der jeweiligen Rechteinhaber.
