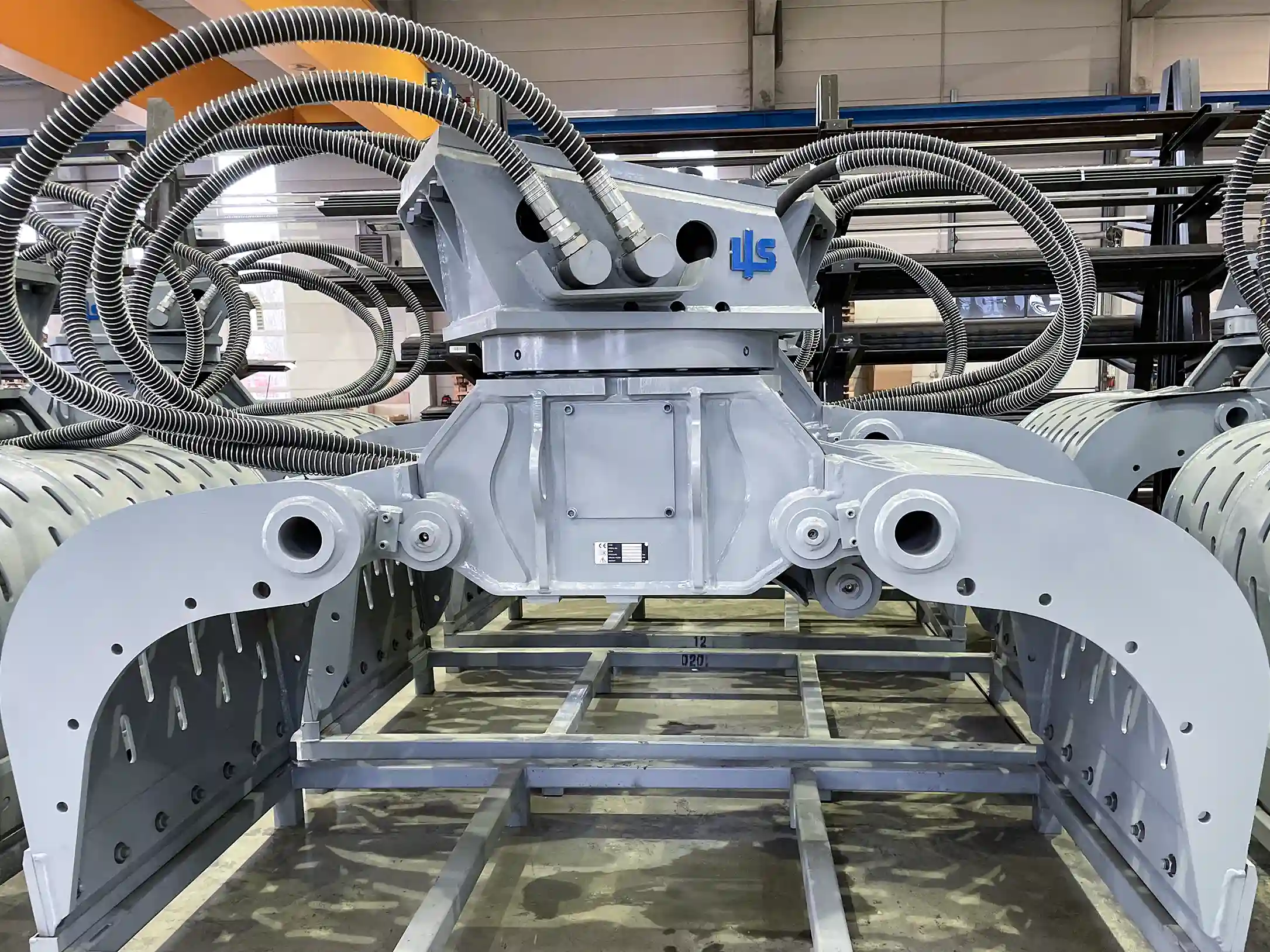

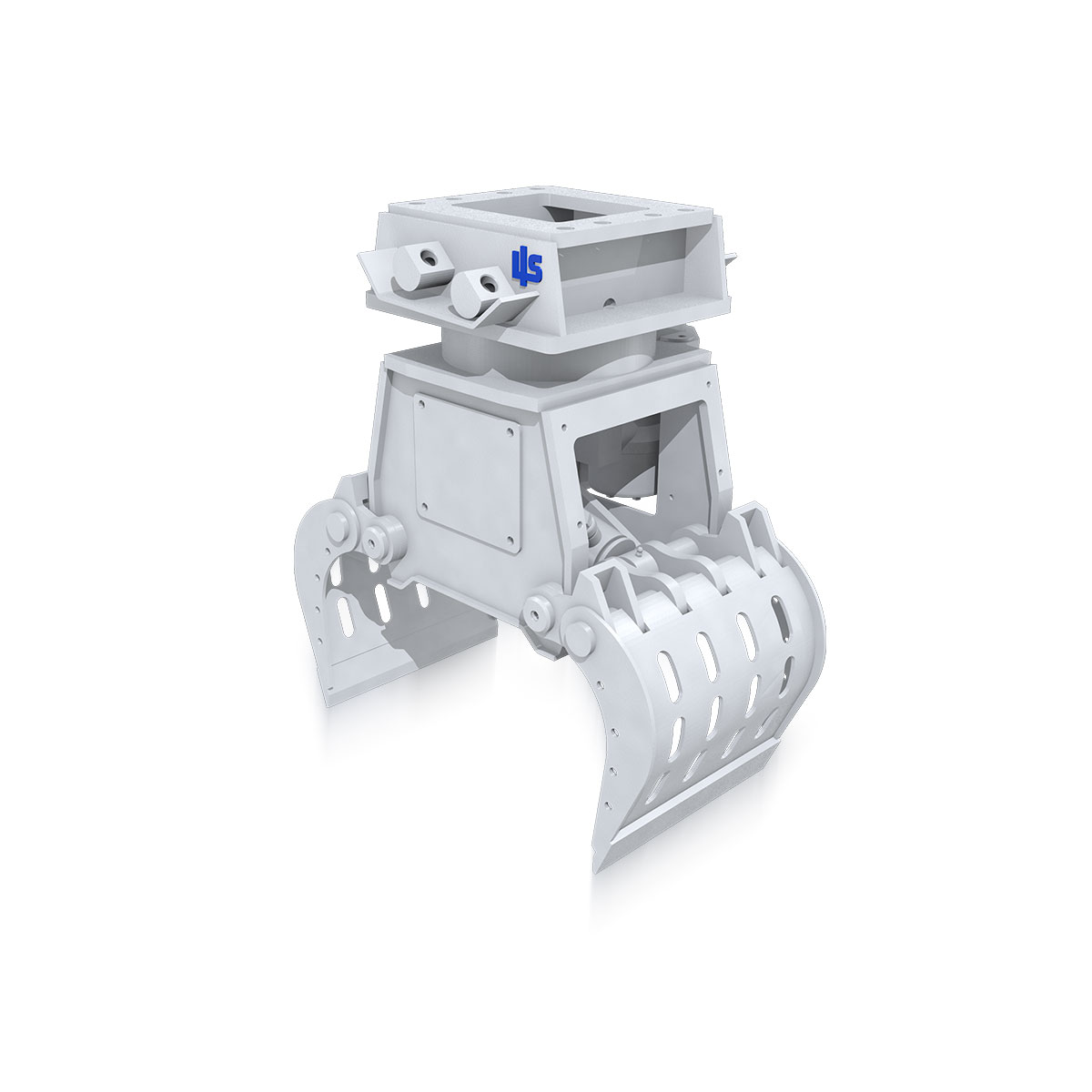

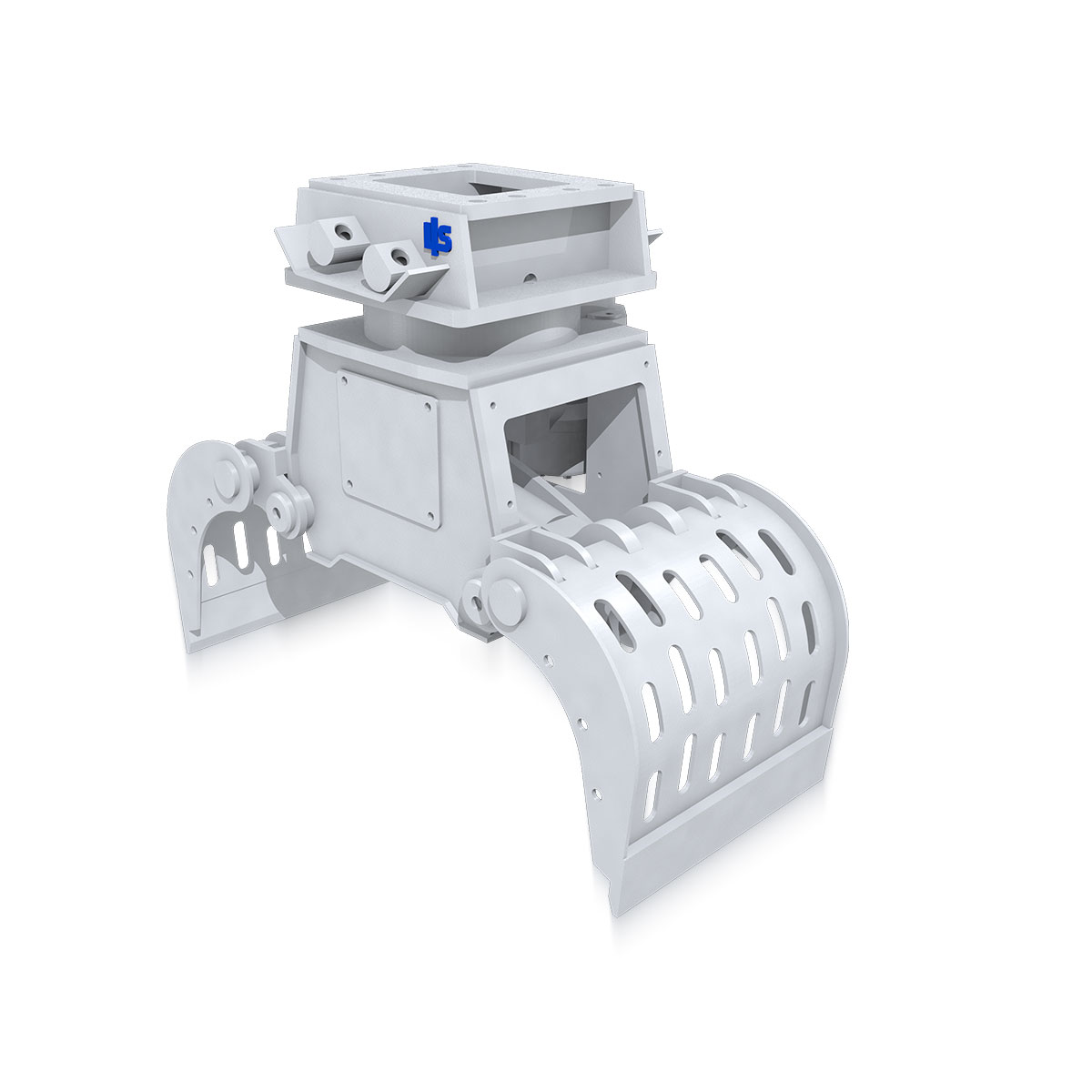

Abbruch- & Sortiergreifer für Bagger 0,7–28,0 t

Einsatzbereiche und Anwendungen

LIS® Abbruch- und Sortiergreifer sind für strukturierte Arbeitsprozesse im Abbruch- und Recyclingumfeld ausgelegt. Sie eignen sich für kontrollierte Greifbewegungen beim Sortieren, Separieren und Bewegen von mineralischen sowie gemischten Materialien.

• Selektiver Rückbau von Mauerwerk und Beton
• Sortieren und Separieren von Bauschutt und Wertstoffen
• Materialhandling von Naturstein, Findlingen und Mischmaterial
• Recycling- und Umschlagarbeiten mit kontrollierter Greifbewegung

Nicht vorgesehen sind Ramm-, Zieh-, Schlag- oder Hebeanwendungen sowie der Einsatz im Wasser.

Drehkranz-Rotationssystem bei Abbruch- und Sortiergreifern

Alle LIS® Abbruch- und Sortiergreifer sind mit einem Drehkranz-Rotationssystem ausgestattet.

Im Vergleich zu kompakten Rotator-Bauweisen ist diese Konstruktion auf höhere Lasten sowie strukturierte Abbruch-, Sortier- und Ladeeinsätze ausgelegt. Die Kraftübertragung erfolgt über ein hydraulisch angetriebenes Zahnkranzsystem.

Damit wird der technische Unterschied zu einfachen Rotator-Bauweisen bereits auf Produktebene nachvollziehbar. Für Kunden ist dieser Punkt besonders relevant, wenn Greifer optisch ähnlich wirken, sich jedoch in Aufbau, Gewicht und Lastbereich unterscheiden.

Hydraulik-Anforderungen und Leistungsbereiche

Die Baureihe deckt kompakte Minibagger bis leistungsstarke Ketten- und Mobilbagger ab. Maßgeblich für die Auswahl sind Maschinengewicht, Arbeitsdruck, Ölstrom und das vorhandene Hydrauliksystem.

Kompakt- und Standardsegment

• Maschinenbereich: Minibagger und mittlere Bagger
• Arbeitsdruck Öffnen/Schließen: modellabhängig bis 220 bar
• Rotationsdruck: modellabhängig bis 120 bar

Leistungssegment für schwere Einsätze

• Maschinenbereich: größere Mobil- und Kettenbagger
• Arbeitsdruck Öffnen/Schließen: modellabhängig bis 320 bar
• Rotationsdruck: modellabhängig bis 160 bar

Wichtiger technischer Hinweis: Der Rotationskreis ist modellabhängig auf maximal 120 bar bzw. 160 bar auszulegen. Eine Absicherung über ein Druckbegrenzungsventil ist erforderlich, um Schäden am Drehmotor zu vermeiden. Der Betriebsbereich des Hydrauliköls liegt bei 20–80 °C.

Konstruktion und Verschleißausstattung

Die LIS® Greifer sind für den dauerhaften Baustelleneinsatz mit wechselnden Materialien und kontrollierten Greifbewegungen ausgelegt.

• Danfoss® Hydraulikmotor für 360° endlose Rotation
• Greiferschalen aus HB400
• Austauschbare Wendemesser aus HB400
• Beidseitig nutzbare Wendemesser
• Wendemesser mit Endanschlag-Funktion
• Drehkranz-Rotationssystem
• Neutrale Adapterplatte

Passende Verschleiß- und Servicekomponenten finden Sie unter Abbruch- und Sortiergreifer Ersatzteile.

Aufnahme und Schnellwechselsysteme

Die Lieferung erfolgt grundsätzlich mit neutraler Adapterplatte. Die finale Aufnahme wird kundenseitig oder projektspezifisch ausgeführt.

Je nach Adapterlösung sind im Marktumfeld unter anderem MS-, CW- und OQ-Systeme üblich. Die Auslegung der Adapteraufnahme muss Maschinengewicht, Reißkräfte und Einsatzprofil berücksichtigen.

• MS-Systeme: MS01, MS03, MS08, MS10, MS21, MS25
• CW-Systeme: CW05, CW10, CW20, CW30, CW40
• OQ-Systeme: OQ45, OQ65, OQ70/55

Wartung und Betriebsanforderungen

• Alle Schmierstellen mindestens alle 8 Betriebsstunden abschmieren
• Hydraulikleitungen und Schraubverbindungen regelmäßig kontrollieren
• Wendemesser vor Arbeitsbeginn prüfen
• Hydrauliksystem sauber halten und Filterzustand beachten

Unzureichende Schmierung kann zu erhöhtem Verschleiß an Drehkranz, Bolzen und Buchsen führen.

Betriebsanleitungen und technische Dokumentation

Passende Betriebsanleitungen und technische Hinweise für LIS® Abbruch- und Sortiergreifer finden Sie im Downloadbereich.

Betriebsanleitungen Abbruch- und Sortiergreifer

Kategorienauswahl nach Maschinenklasse

• Bis 9,0 t: Abbruch- & Sortiergreifer Minibagger
• 10,0–28,0 t: Abbruch- & Sortiergreifer Bagger 10,0–28,0 t

Ergänzende Anbaugeräte und Verschleißkomponenten

• Hydraulikhammer für die Vorzerkleinerung massiver Bauteile
• Baggerlöffel für Materialaufnahme und Erdarbeiten
• Messer und Profile für Schneidkanten und Verschleißschutz
• Laufwerk für Fahrwerkskomponenten im Baustelleneinsatz

Häufige Fragen

Wird die passende Aufnahme mitgeliefert?

Nein. Geliefert wird mit neutraler Adapterplatte. Die finale Aufnahme wird projektspezifisch ausgeführt.

Warum ist die Druckbegrenzung für die Rotation wichtig?

Die Drehfunktion ist modellabhängig auf maximal 120 bar bzw. 160 bar ausgelegt. Ohne Druckbegrenzung kann es zu Schäden am Drehmotor kommen.

Welche Greiferklasse passt zu meinem Bagger?

Bis 9,0 t wird in der Regel das Kompaktsegment verwendet. Ab 10,0 t kommen Greifer für größere Baggerklassen zum Einsatz. Entscheidend sind Maschinengewicht, Ölstrom und Systemdruck.

Markennamen wie Danfoss®, OilQuick®, Lehnhoff® oder Verachtert® dienen ausschließlich der Identifikation marktüblicher Systeme und Komponenten.
