ESCO® Ultralok® U25 Baggerzähne & Adapter

Systemdefinition U25

Die Systemgröße U25 definiert die konstruktive Verbindung zwischen Zahn und Adapter im ESCO® Ultralok® System.

Passung: Die Zuordnung erfolgt ausschließlich über die eingeprägte Kennzeichnung „U25“ am Altteil.
Referenzklasse: U25 wird typischerweise an Baggern der Klasse 10–14 Tonnen eingesetzt.
Hinweis: Maschinengewicht oder Löffelbreite sind Referenzwerte, jedoch keine sichere Identifikation.

Verriegelung: Die Sicherung ist in die Zahnspitze integriert. Separate Sicherungsstifte (Pins) oder Hammerbolzen sind konstruktiv nicht erforderlich.

Abgrenzung innerhalb der Ultralok® Systemhierarchie

Für eine eindeutige Ersatzteilzuordnung positioniert sich U25 zwischen den benachbarten Größen:

• U20: typischer Bereich 6–10 Tonnen

• U25: typischer Bereich 10–14 Tonnen

• U30: typischer Bereich 15–20 Tonnen

Eine falsch gewählte Systemgröße führt zu Spielbildung, Fehlbelastung und vorzeitigem Verschleiß.

→ Weitere Größen: [U20] | [U30] | [U35] | [U40] | [U45] | [U55] | [U60]

U25 Baggerzahn-Geometrien im Einsatz

Je nach Boden- und Einsatzbedingungen stehen folgende Zahnformen zur Verfügung:

• U25S (Standard): universelle Erdbewegung

• U25C (Meißel): schmalere Bauform für bessere Penetration in bindigen/schweren Böden

• U25P (Spitz): erhöhte Eindringkraft bei hartem Material

• U25F (Planierform / Spaten): breitere Kontur für Grabensohlen und Feinplanum

• U25AP (Abrasiv): erhöhtes Verschleißvolumen bei stark abrasiven Materialien

• U25T (Twin / Doppelspitz): Einsatz an Eck- und Aufreißpositionen

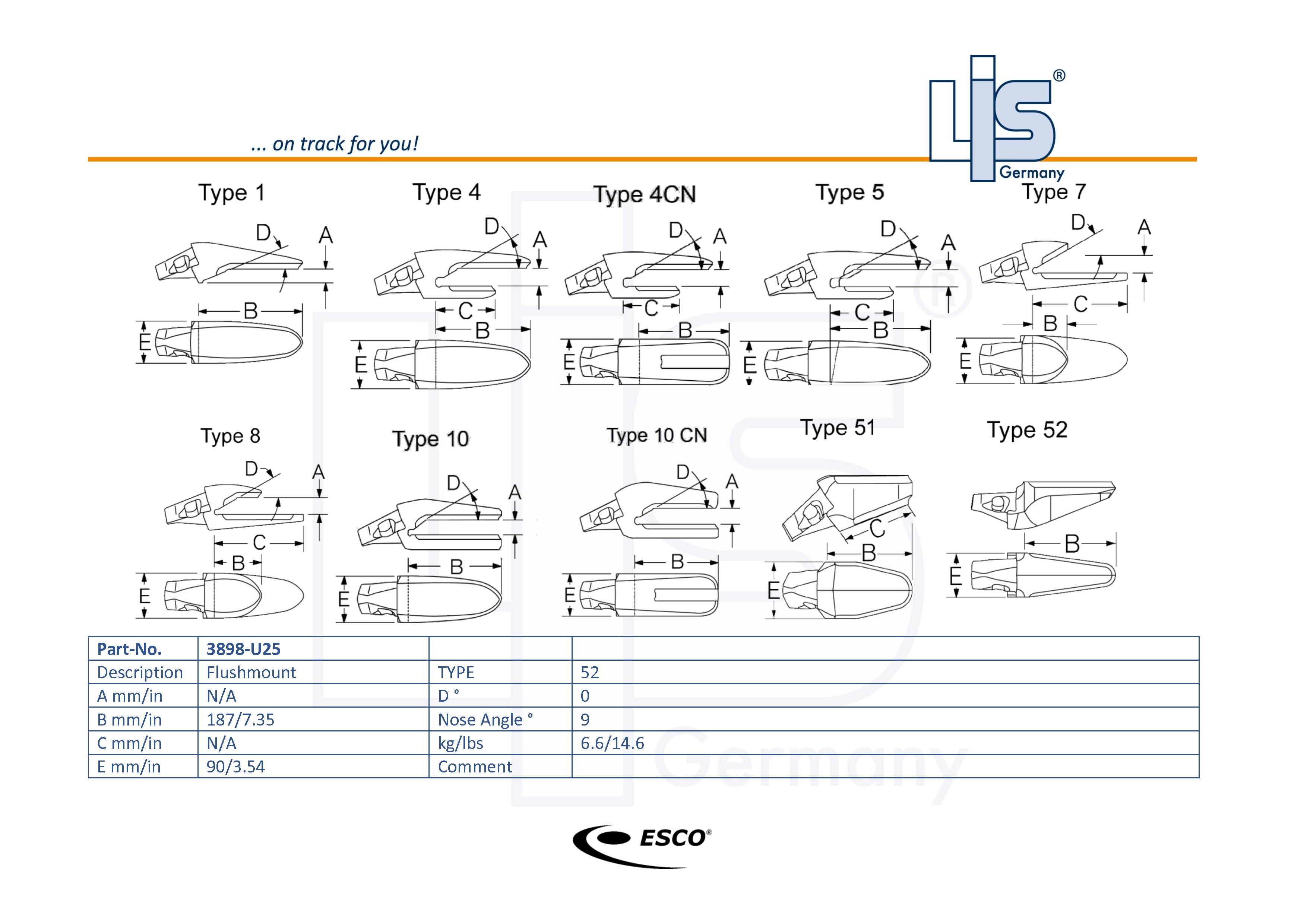

U25 Adaptervarianten & Schneidkanten

(25 mm / 30 mm)

Der Adapter überträgt die Kräfte formschlüssig in die Löffelschneide.
Neben der Systemgröße U25 ist die Schneidkantenstärke das entscheidende Auswahlkriterium.

Typische Schneidkanten/Lippenstärken für U25:

• 25 mm

• 30 mm

Verfügbare Bauformen:

• Einschenklige Anschweißadapter (Single Strap)

• 1-1/2 schenklige Varianten

• Eckadapter

• Anschraubadapter (Bolt-On)

Technische Identifikation vor Bestellung

Zur Vermeidung von Fehlbestellungen prüfen Sie bitte am Löffel bzw. Altteil:

• Ist „U25“ eindeutig am Altteil eingeprägt (Zahn und/oder Adapter)?

• Welche Schneidkantenstärke liegt an (25 mm oder 30 mm)?

• Welcher Adaptertyp ist aktuell verbaut (z. B. einschenklig, Eckadapter, Bolt-On)?

• Welche Zahngeometrie passt zu Ihrem Einsatzprofil?

Bei Unsicherheiten unterstützt Sie der technische Vertrieb von LIS®.
