3-Steg Bodenplatten für Kettenbagger

Was sind 3-Steg Bodenplatten?

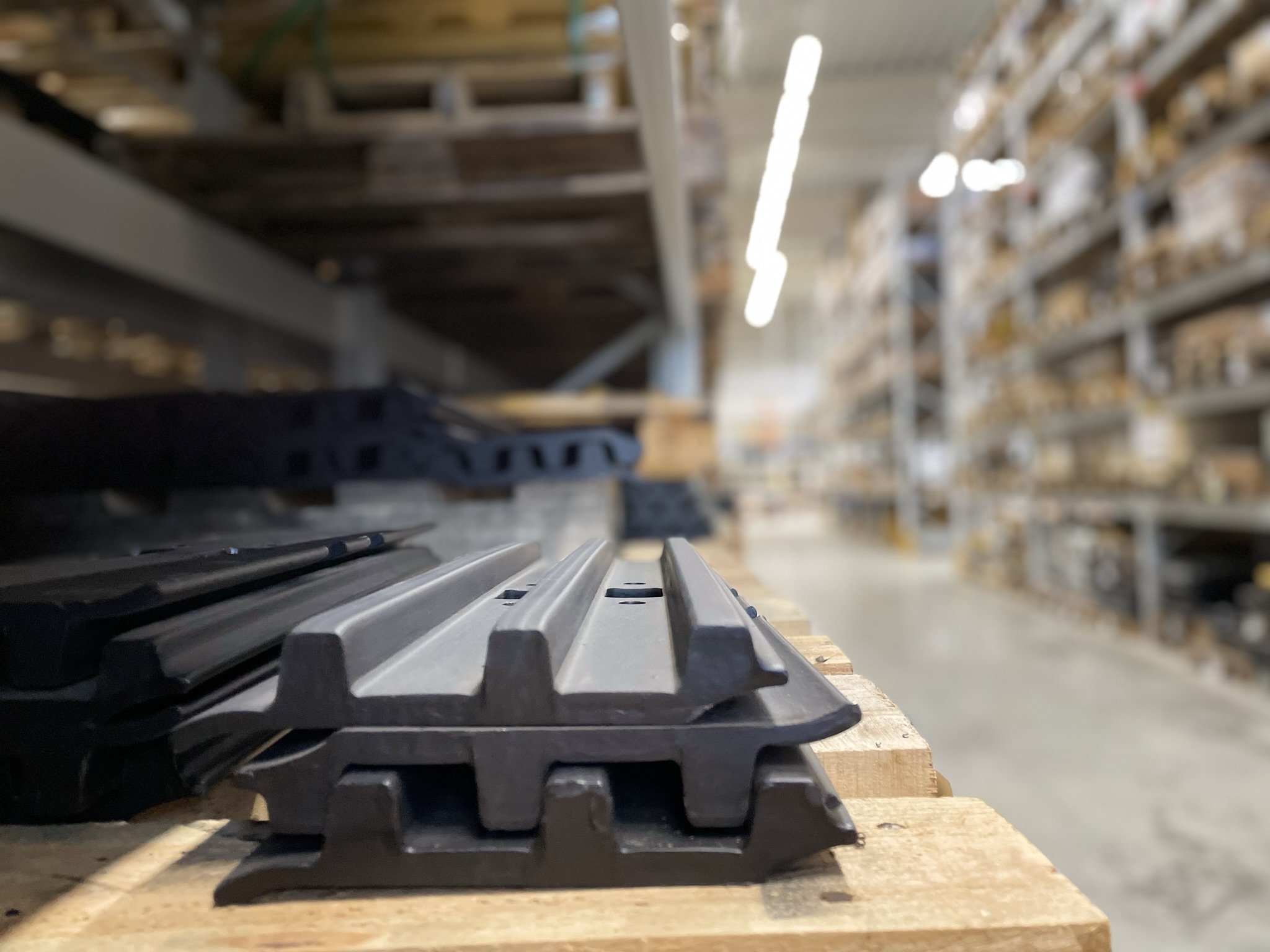

3-Steg Bodenplatten sind Stahlbodenplatten mit drei parallel angeordneten Stegen. Sie werden auf Kettenbändern montiert und bilden die Kontaktfläche zwischen Raupenlaufwerk und Untergrund.

Das Dreisteg-Profil hat ein geringeres Eindringvermögen als 1-Steg- oder 2-Steg-Bodenplatten. Dadurch verbessert sich das Wendverhalten, der Drehwiderstand wird reduziert und das Laufwerk wird bei häufigen Lenkbewegungen weniger belastet.

Wann werden 3-Steg Bodenplatten eingesetzt?

3-Steg Bodenplatten werden überwiegend bei Baggern und Kettenbaggern eingesetzt, wenn Standfestigkeit, Laufruhe und Manövrierfähigkeit wichtiger sind als maximales Eindringvermögen. Typische Einsatzbereiche sind Erdbau, Tiefbau, Abbruch, Materialumschlag und allgemeine Baustelleneinsätze.

Je nach Maschinenklasse kommen unterschiedliche Breiten und Kettenteilungen zum Einsatz. Schmalere Ausführungen unterstützen präzises Manövrieren, breitere Bodenplatten vergrößern die Aufstandsfläche und können den Bodendruck auf weichen Untergründen reduzieren.

Unterschied zwischen 1-Steg, 2-Steg und 3-Steg Bodenplatten

• 1-Steg Bodenplatten: hohes Eindringvermögen und hohe Traktion für Dozer und Schubraupen.
• 2-Steg Bodenplatten: ausgewogene Kombination aus Traktion, Standfestigkeit und Manövrierfähigkeit für Bagger, Laderaupen und schwere Raupenmaschinen.
• 3-Steg Bodenplatten: geringerer Bodeneingriff, ruhigerer Lauf und bessere Wendigkeit bei Kettenbaggern.

Eine Übersicht aller Bauformen finden Sie in der Kategorie Bodenplatten.

Breite, Kettenteilung und Anschraubmaße richtig prüfen

Für die Auswahl einer passenden 3-Steg Bodenplatte reicht die Breite allein nicht aus. Kettenteilung, Plattenstärke, Schraubenbild, Anschraubmaße und Laufwerksausführung müssen zum vorhandenen Kettenband passen.

Mehrere Dreisteg-Bodenplatten können gleiche oder ähnliche Breiten besitzen und dennoch technisch unterschiedlich sein. Unterschiede entstehen durch Teilung, Bohrungsabstände, Plattenstärke, Gesamthöhe, Zusatzbohrungen, asymmetrische Bauformen oder Maschinenzuordnung.

3-Steg Bodenplatten mit Zusatzbohrungen für Gummipads

Einige 3-Steg Bodenplatten sind mit Zusatzbohrungen für Bolt-on Gummipads oder spezielle Poly Pads vorbereitet. Diese Ausführungen ermöglichen die Montage von Gummipads auf passenden Stahlbodenplatten, wenn empfindliche Oberflächen geschützt werden sollen.

Bohrbild, Bolzenabstände und Gummipad-Ausführung müssen exakt zur Bodenplatte passen. Eine Übersicht der passenden Systeme finden Sie in der Kategorie Gummipads.

Asymmetrische und abgewinkelte 3-Steg Bodenplatten

Für bestimmte Anwendungen gibt es asymmetrische oder abgewinkelte 3-Steg Bodenplatten. Diese Bauformen können zusätzliche Freigängigkeit schaffen, den Scherwiderstand beim Lenken reduzieren und die Belastung auf Kettenbänder und Laufwerkskomponenten verringern.

Solche Sonderausführungen müssen anhand der technischen Zeichnung, der Anschraubmaße und der Maschinengeometrie geprüft werden.

3-Steg Bodenplatten für Fertiger, Fräsen und Spezialmaschinen

Neben klassischen Baggeranwendungen kommen einzelne 3-Steg Bodenplatten auch bei Straßenfertigern, Fräsen und Spezialmaschinen zum Einsatz. In diesen Fällen sind Zusatzbohrungen, Pad-Systeme, Kettenteilung und Maschinenzuordnung besonders wichtig.

Passende Gummipads für Fertiger finden Sie in der Kategorie Straßenfertiger Gummipads.

Wann sollten 3-Steg Bodenplatten ersetzt werden?

3-Steg Bodenplatten sollten geprüft werden, wenn Stege stark verschlissen sind, Bohrungen ausgeschlagen sind, Platten lose sitzen, verbogen sind oder Risse aufweisen. Verschlissene Bodenplatten können Laufruhe, Wendverhalten, Standfestigkeit und Verschleißverhalten des Laufwerks beeinträchtigen.

Ein rechtzeitiger Austausch hilft dabei, Folgeschäden an Kettenbändern, Schrauben, Muttern und weiteren Laufwerkskomponenten zu vermeiden.

Passende Komponenten für 3-Steg Bodenplatten

3-Steg Bodenplatten arbeiten im System mit Kettenbändern, Schrauben, Muttern und optionalen Gummipads. Passende Komponenten finden Sie in den Kategorien Kettenbänder, Schrauben / Muttern, Gummipads, Bolt-on Gummipads sowie der übergeordneten Kategorie Laufwerk.
