Entstaubungsfilter und Filterpatronen für Absauganlagen

Filterbauarten in der Entstaubung

Im Entstaubungsbereich kommen je nach Anlagenkonzept, Staubart und Luftvolumenstrom unterschiedliche Filterbauarten zum Einsatz.

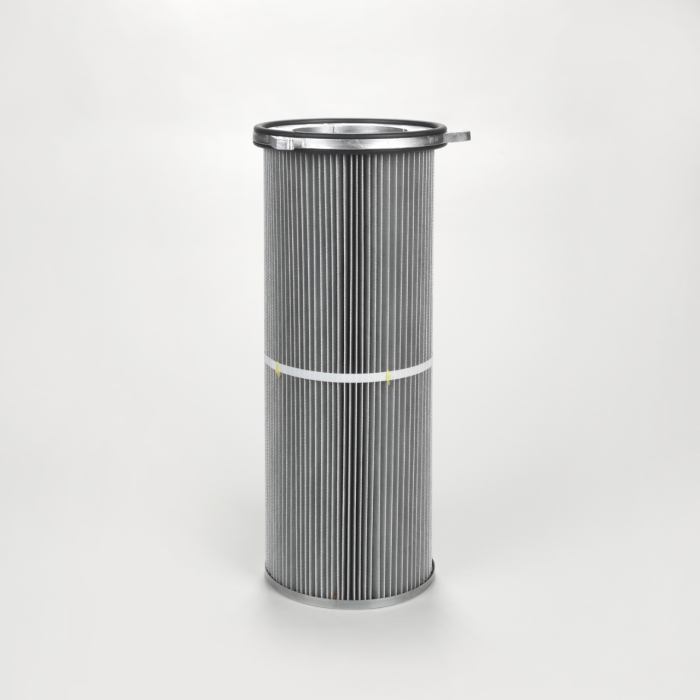

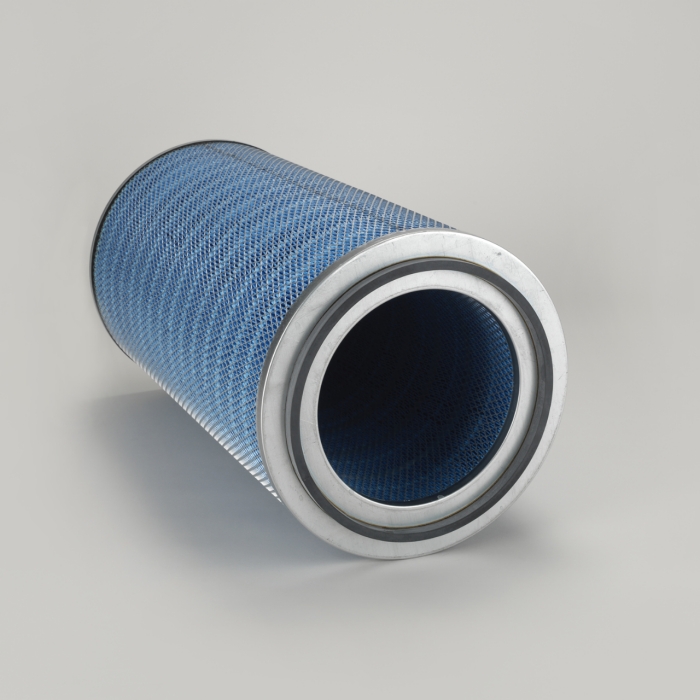

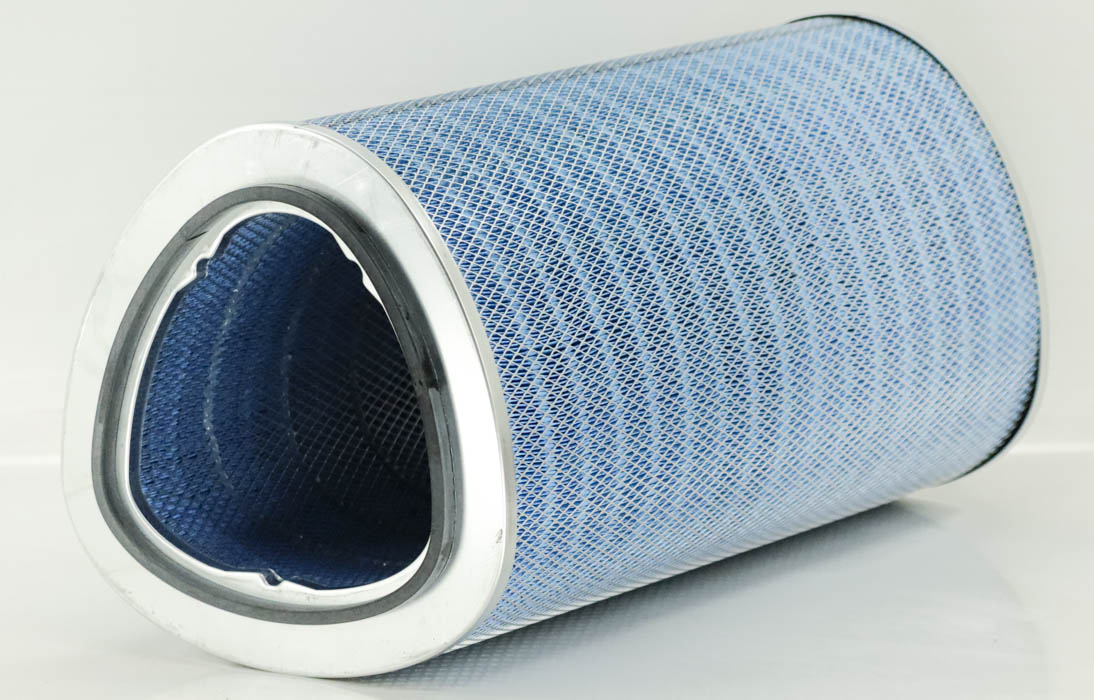

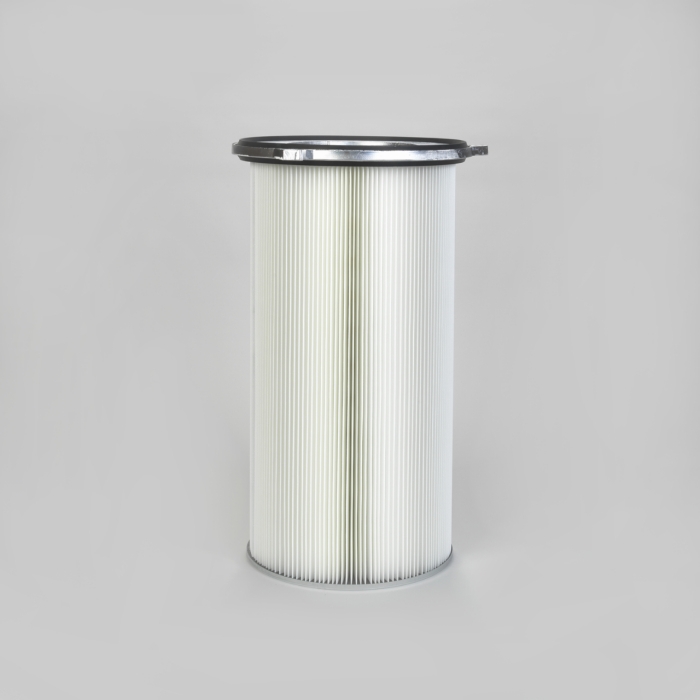

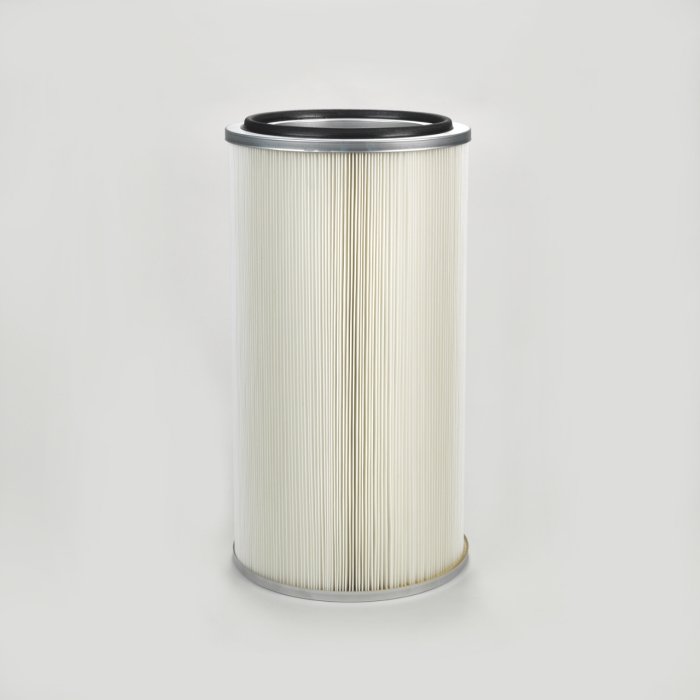

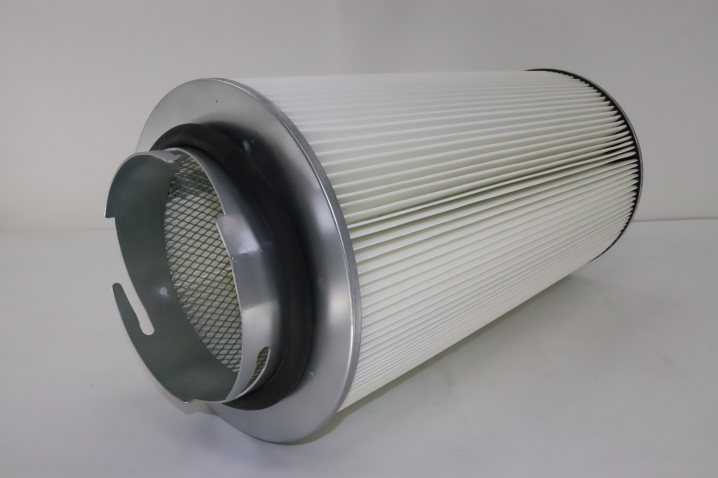

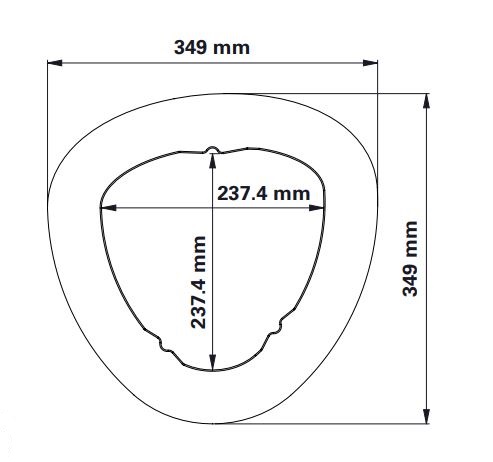

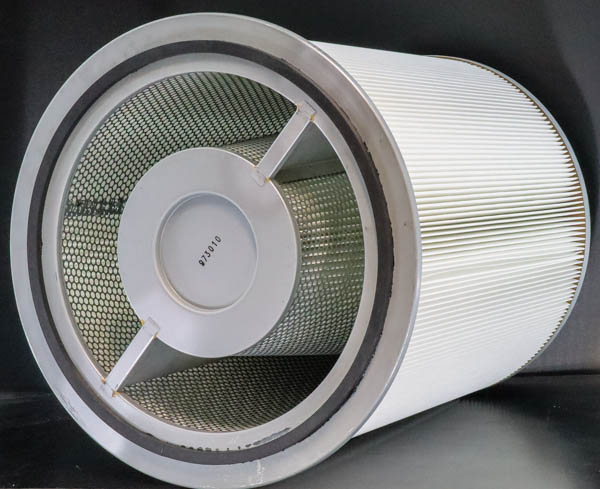

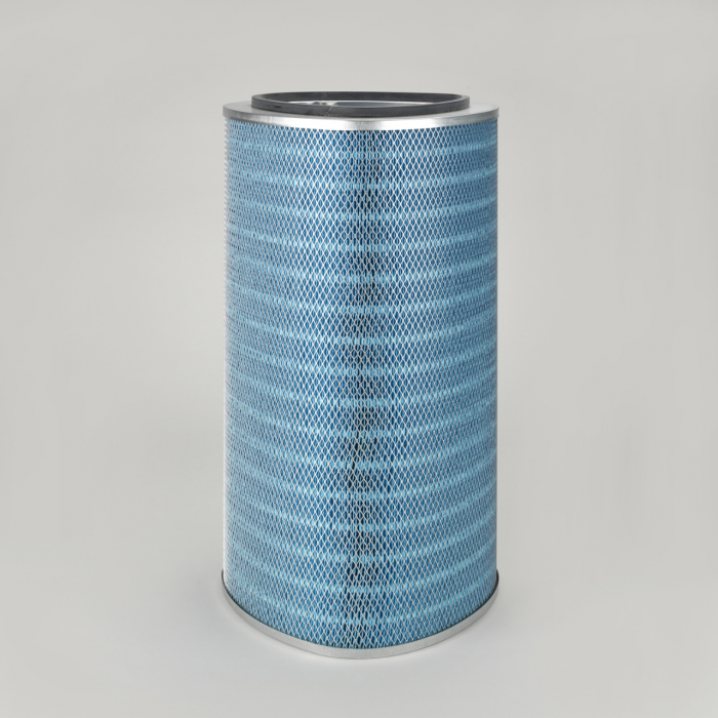

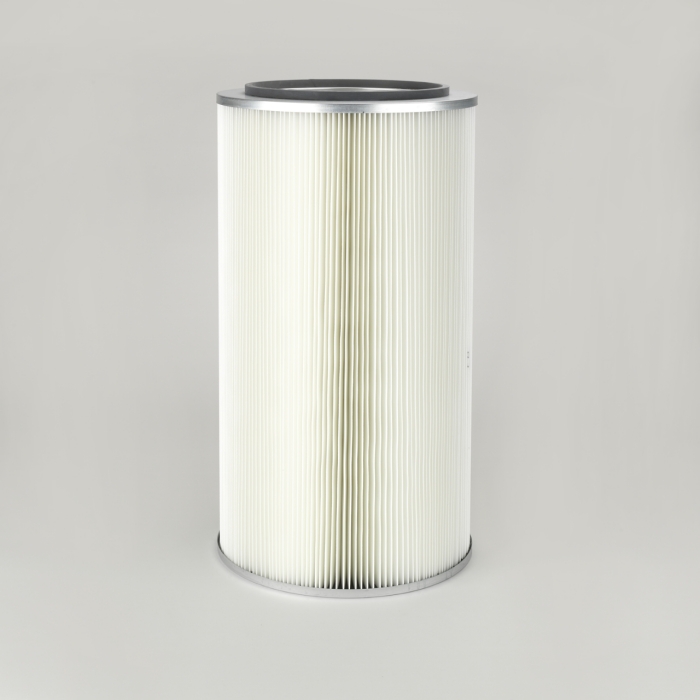

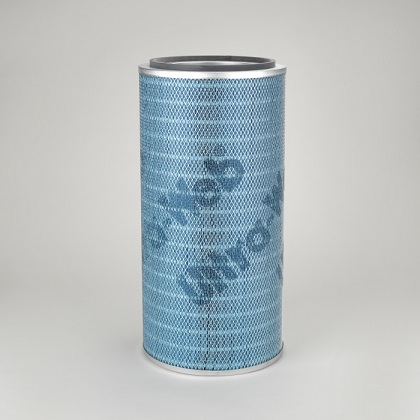

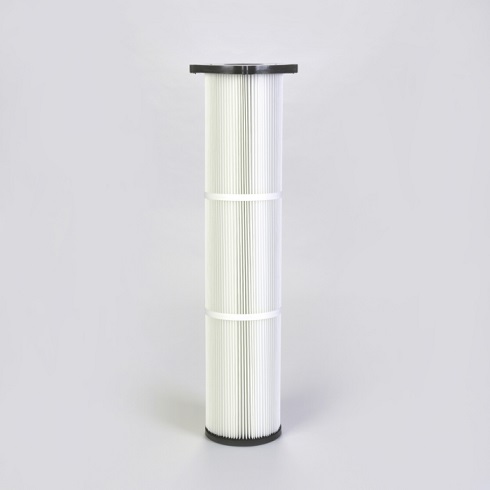

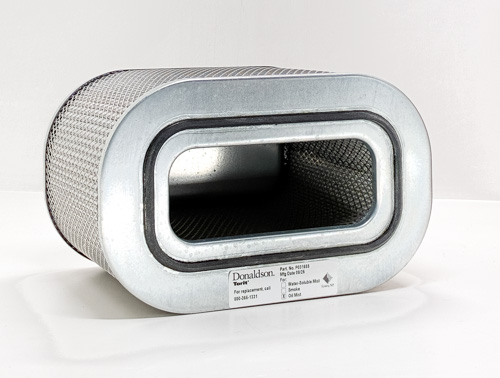

• Entstaubungspatronen: plissierte Filterelemente mit hoher Filterfläche auf kompaktem Bauraum

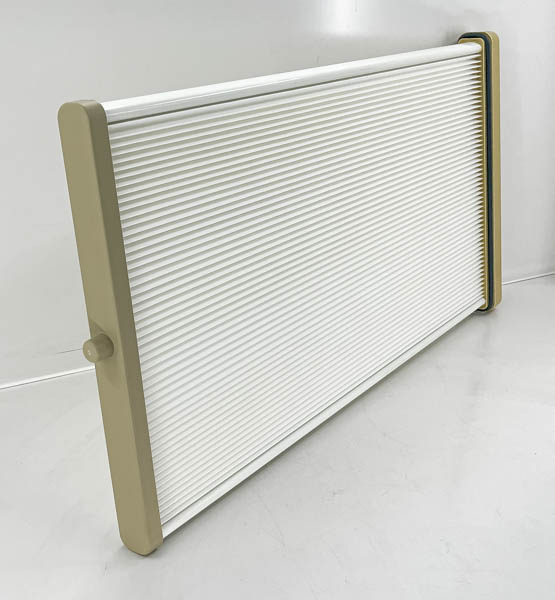

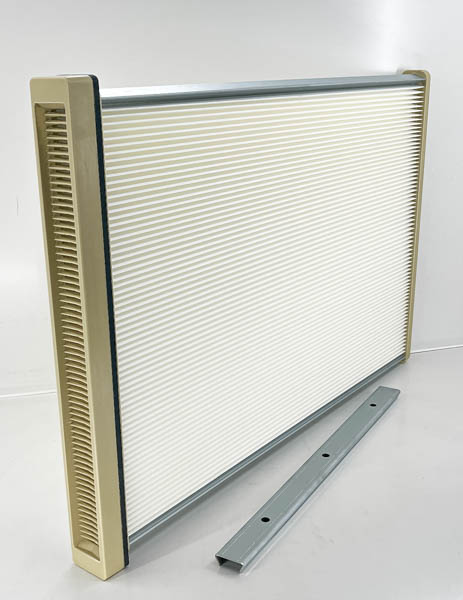

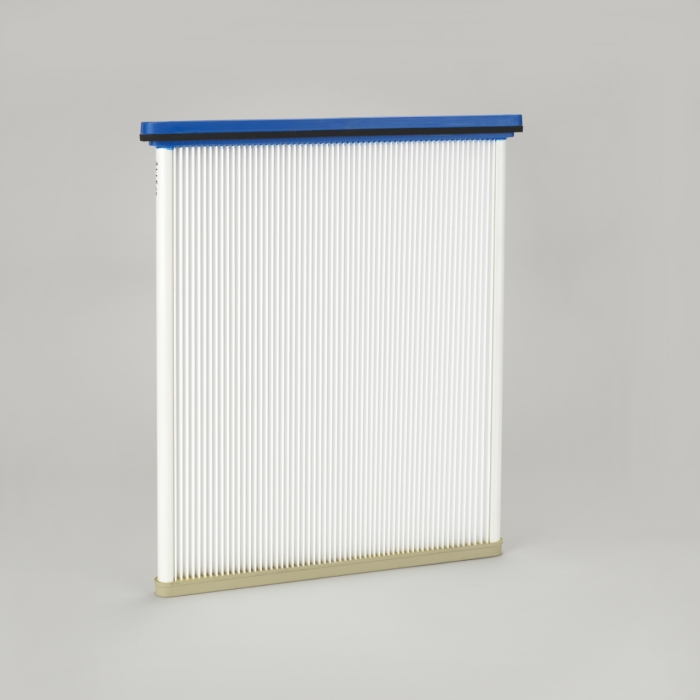

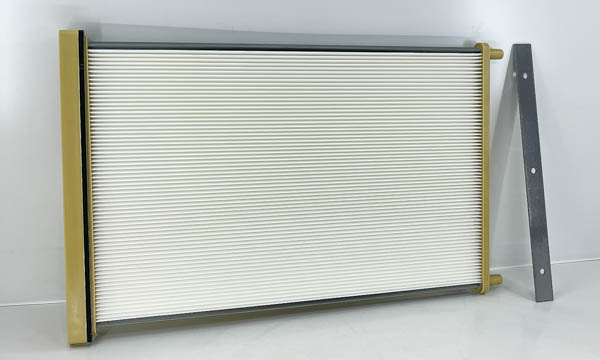

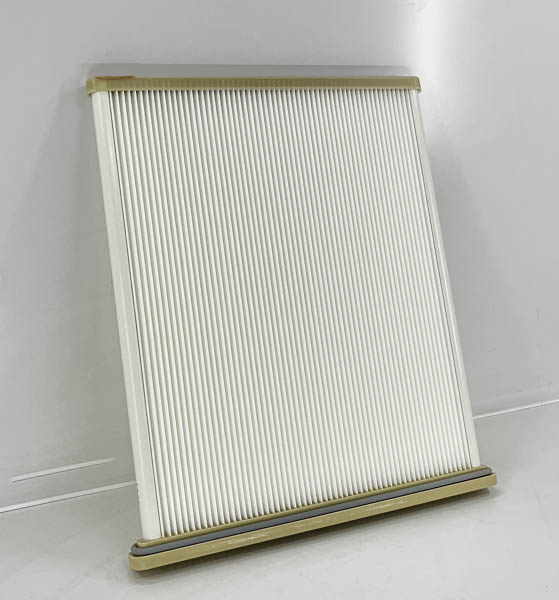

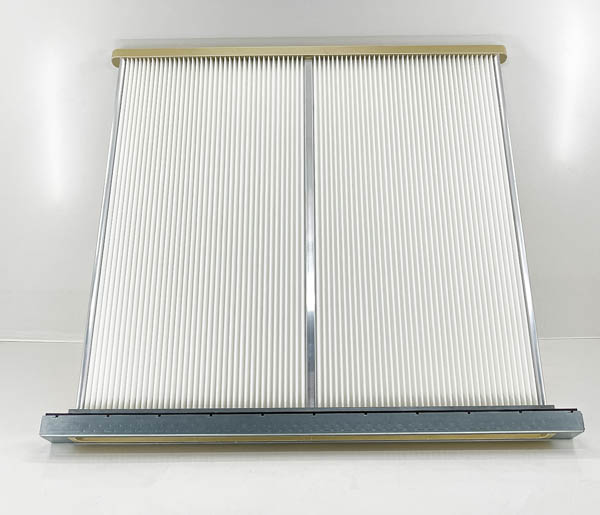

• Filterplatten und Filterkassetten: rechteckige Bauformen für stationäre Absauganlagen und industrielle Entstaubung

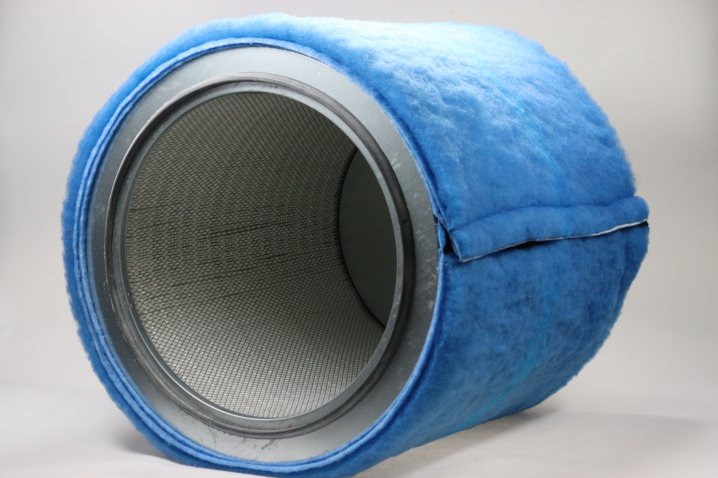

• Entstaubungsvorfilter: vorgeschaltete Filterstufen zur Entlastung der Hauptfilter

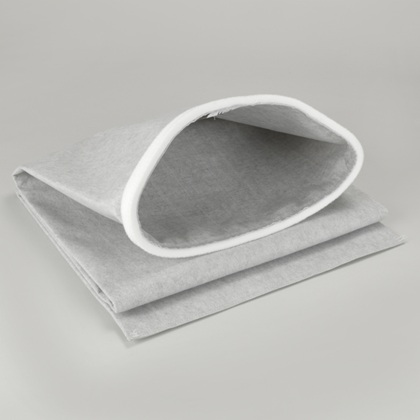

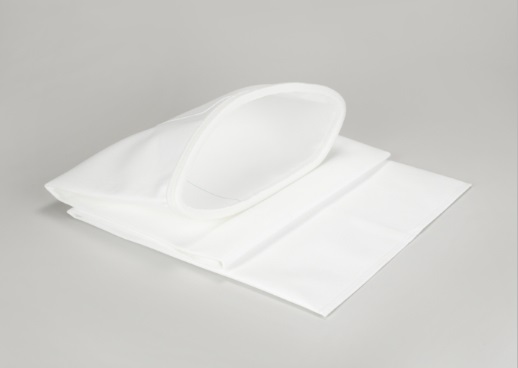

• Filterschläuche und Filterbeutel: für hohe Staubmengen in Förder-, Silo- und Entstaubungsanlagen

Je nach System finden sich zylindrische, ovale, konische oder rechteckige Bauformen. In Retrofit-Anwendungen kommen zudem lange, schlanke Patronenelemente als Ersatz für bestehende Schlauchfiltersysteme zum Einsatz.

Einsatz in Baumaschinen, Absaugsystemen und Industrieanlagen

Entstaubungsfilter werden in Baumaschinen, mobilen Absaugsystemen und industriellen Entstaubungsanlagen eingesetzt. Typische Anwendungen sind Straßenkehrmaschinen, Schweißrauchabsaugung, Metallbearbeitung, Lasertechnik, Recycling, Baustoffindustrie, Schüttguttechnik und stationäre Absauganlagen.

Im Produktumfeld dieser Kategorie finden sich unter anderem Filterelemente für Systeme vom Typ Donaldson Torit, Trumpf und vergleichbare Entstaubungsanlagen.

Funktionsprinzip, Filterkuchen und Differenzdruck

Die Abscheidung erfolgt über plissierte Filtermedien, Nadelfilze oder vergleichbare Abscheidestrukturen, die Staubpartikel aus dem Luftstrom zurückhalten. Mit zunehmender Beladung bildet sich ein Filterkuchen, der die Feinfiltration zusätzlich verbessert.

Für den Anlagenbetrieb ist der Differenzdruck der zentrale Betriebswert:

• steigender Differenzdruck: zugesetzte Filterfläche oder unzureichende Abreinigung
• instabile Absaugleistung: ungeeignetes Filtermedium oder falsche Bauform
• verkürzte Standzeit: unpassende Filterfläche oder fehlerhafte Auslegung für die Staubbelastung

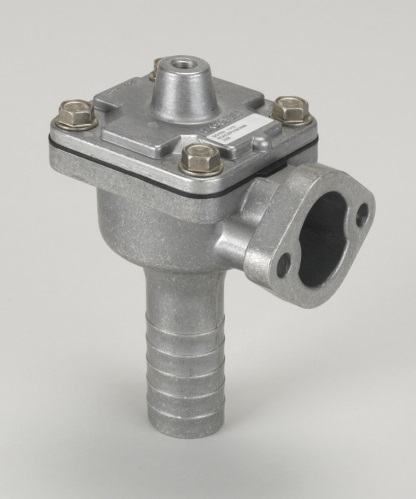

In vielen Systemen erfolgt die Reinigung über Druckluftabreinigung. Deren Funktion beeinflusst Standzeit, Differenzdruckverlauf und Abreinigungswirkung unmittelbar. Komponenten wie Membranventile oder Venturidüsen sind dabei Teil der Systemlogik der Abreinigung.

Filtermedien und Ausführungen

Die Wahl des Filtermediums richtet sich nach Staubart, Prozessbedingungen und Anlagenkonzept.

• Polyester- und Zellulosemischvliese: für Standardanwendungen
• PTFE-beschichtete Medien: für feine, haftende oder problematische Stäube
• antistatische Ausführungen: für Anwendungen mit elektrostatischer Anforderung
• öl- und wasserabweisende Medien: für feuchte oder belastete Prozessluft
• flammhemmende Ausführungen: je nach Anforderung und Anlagenumfeld

Das Filtermedium beeinflusst Abscheidegrad, Staubablösung, Differenzdruckverhalten und Standzeit direkt. Je nach Anwendung kommen Grob-, Fein- oder spezialisierte Medien zum Einsatz.

Befestigungssysteme und Einbaulogik

Für die Ersatzteilzuordnung sind nicht nur Abmessungen und Filterfläche entscheidend, sondern auch Befestigung und Dichtkonzept. Im Markt kommen unter anderem Zugstangenbefestigungen, Steckpatronen, Hakenflansche, Wulstsysteme, Schnappringe oder systemspezifische Aufnahmen zum Einsatz.

Abweichungen bei Kopfteil, Flansch, Dichtung oder Befestigung führen trotz ähnlicher Bauform zu Fehlzuordnungen. Eine rein optische Auswahl ist im Entstaubungsbereich daher nicht ausreichend.

Vorfilter, Zwischenfilter und Standzeitlogik

Vorfilter und Zwischenfilter übernehmen in mehrstufigen Anlagen eine wichtige Schutzfunktion. Sie entlasten die Hauptfilterstufe, reduzieren den Staubeintrag in das Hauptsystem und verlängern dadurch die Wechselintervalle der nachgeschalteten Filterelemente.

Gerade in Anlagen mit hoher Staubfracht oder wechselnder Belastung ist die richtige Abstimmung zwischen Vorfilter, Hauptfilter und Abreinigung entscheidend für einen stabilen Betrieb.

Auswahl und Ersatzteilzuordnung

Für die sichere Zuordnung sind folgende Parameter maßgeblich:

• Referenznummer des vorhandenen Filterelements
• Bauform: Patrone, Platte, Kassette, Schlauch oder Beutel
• Abmessungen und Filterfläche
• Filtermedium passend zur Staubart
• Befestigungssystem und Dichtung
• Anlagenanwendung und Abreinigungsprinzip

Fehlzuordnungen entstehen häufig bei ähnlichen Patronen oder Kassetten mit abweichender Länge, Filterfläche, Befestigung oder Medienausführung. Die Zuordnung erfolgt systembezogen und nicht über Sichtvergleich.

Systembezug innerhalb der Filtertechnik

Entstaubungsfilter sind Teil der Filter für Baumaschinen und stehen im funktionalen Zusammenhang mit Baumaschinen Luftfiltern sowie anlagenbezogenen Ansaug- und Vorfiltersystemen.

Im Unterschied zu klassischen Luftfiltern für Motoransaugsysteme übernehmen Entstaubungsfilter die Partikelabscheidung in prozess- und anlagenbezogenen Luftströmen.

Zuordnung vor Bestellung

Vor Bestellung prüfen

• Referenznummer
• Bauform und Abmessungen
• Filtermedium
• Befestigungssystem
• Anlagenanwendung
• Abreinigungsart

Technische Beratung

Die Auswahl erfolgt auf Basis der vorhandenen Anlage, der Staubbelastung und der betrieblichen Anforderungen.
