Zähne und Zahnsysteme für Bagger, Radlader und Abbruchgeräte

Zweiteilige Zahnsysteme: Adapter, Zahnspitze und Sicherung

Bei den meisten Baggern, Radladern und schweren Anbaugeräten (ab ca. 6,0 t) kommen zweiteilige Zahnsysteme zum Einsatz. Diese bestehen konstruktiv aus drei Komponenten:

• Adapter: Wird dauerhaft an der Messerlippe befestigt und bildet die Aufnahmegeometrie.
• Zahnspitze: Das eigentliche Verschleißteil, das bei Erreichen der Verschleißgrenze ersetzt wird.
• Sicherung: Verbindet Adapter und Zahn form- und kraftschlüssig, je nach System z. B. über horizontale Bolzen, vertikale Pins oder integrierte hammerlose Mechaniken.

Die technische Kompatibilität wird immer über die Systemgeometrie und die Systemgröße bestimmt – nicht über den Maschinenhersteller allein.

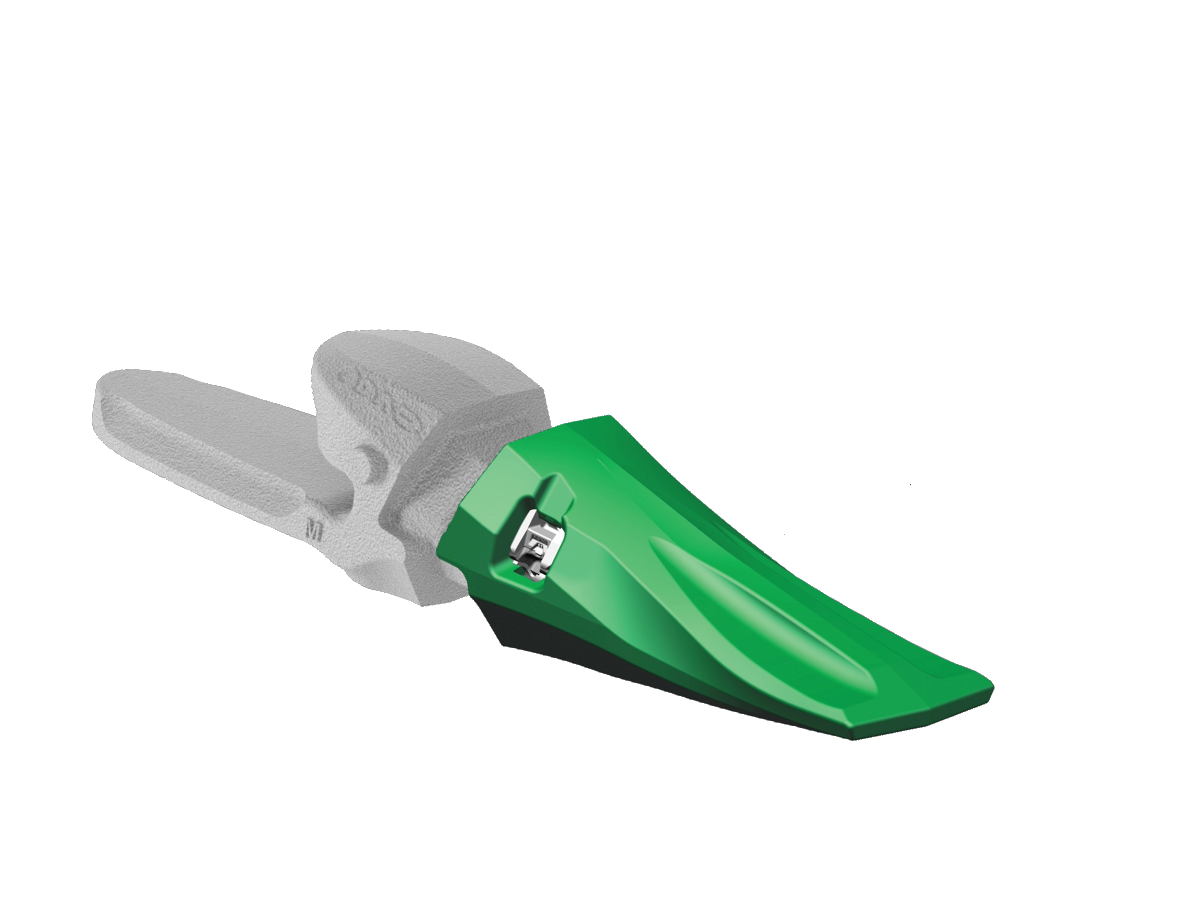

Original ESCO® Zahnsysteme (Autorisierter Partner)

Im Bereich der Premium-Originalsysteme ist LIS® offizieller und autorisierter ESCO® Partner. Wir garantieren 100 % Originalqualität direkt vom Hersteller und führen die marktführenden Systemfamilien:

• ESCO® Ultralok: Hammerloses System mit integrierter Verriegelung für schnellen Zahnwechsel und hohe Arbeitssicherheit.
• ESCO® Super V: Bewährter Systemstandard mit robuster vertikaler Sicherung für schwere Einsätze.
• ESCO® Volvo DRP: Eigenständiger ESCO® Systembereich für entsprechende DRP-Adaptergeometrien.

Ergänzend bündelt die Kategorie ESCO System weitere ESCO-bezogene Verschleißteile und systemnahe Produktbereiche.

LIS® Ersatzteile für etablierte Marktstandards

Neben Originalsystemen bietet LIS® hochwertige, vollkompatible Ersatzteile für nahezu alle im Markt verbreiteten Adaptergeometrien. Dazu gehören insbesondere:

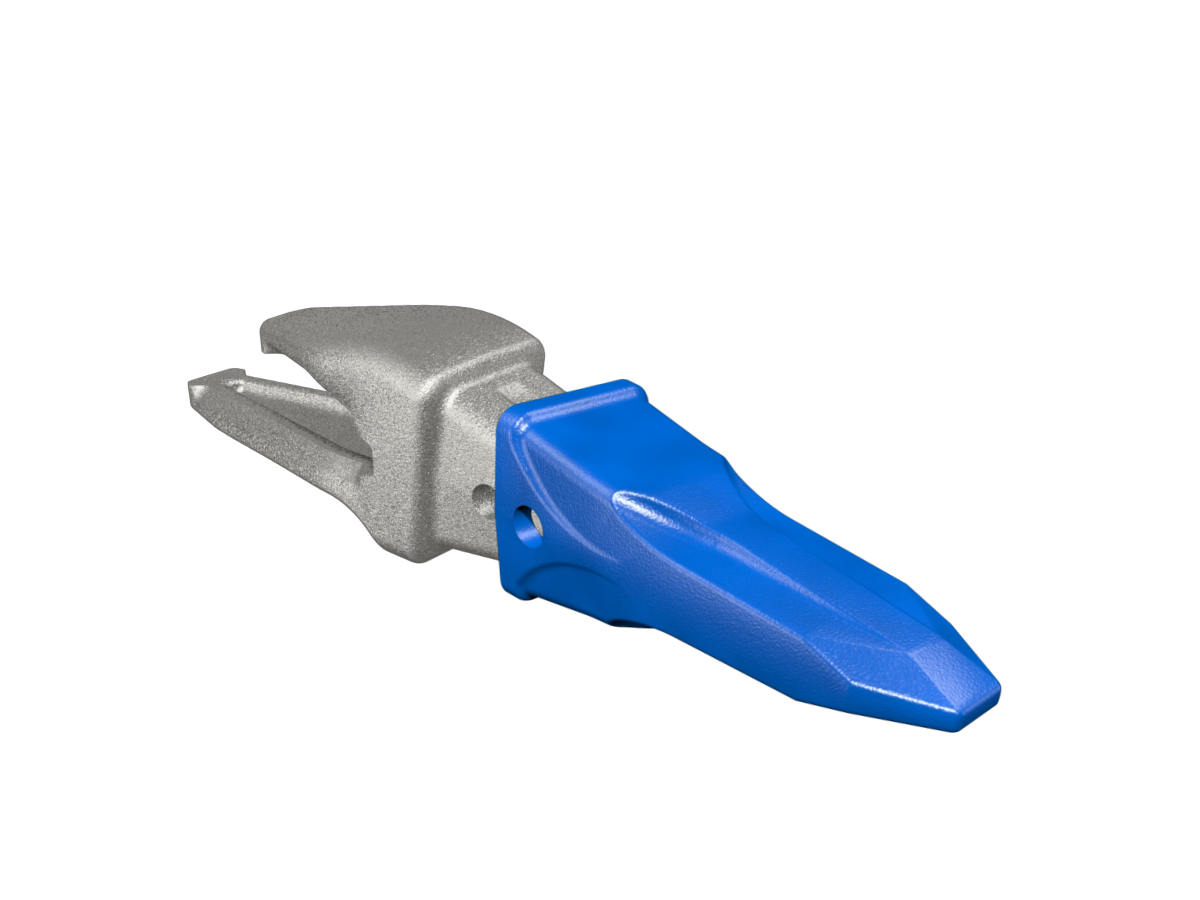

• LIS® Ersatz für CAT J-System und LIS® Ersatz für CAT K-System

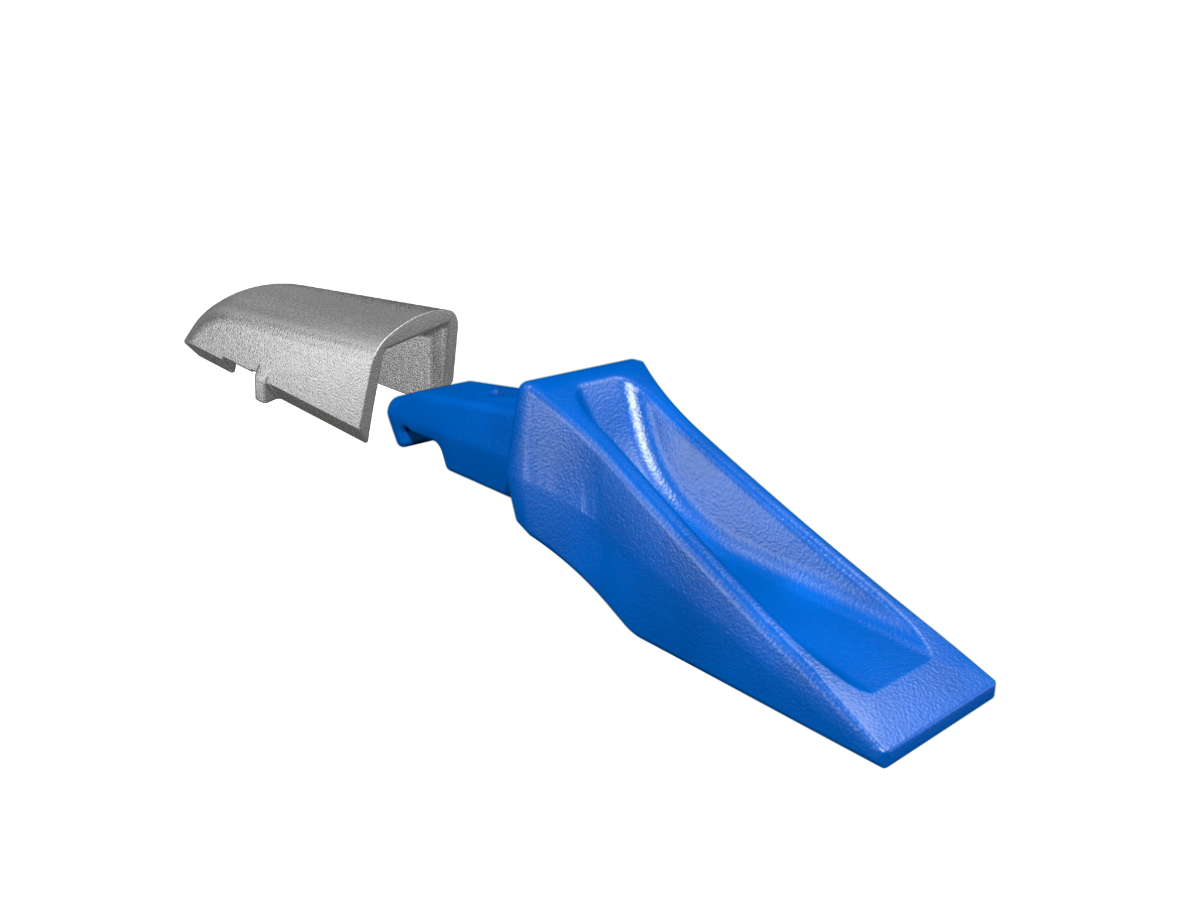

• LIS® Ersatz für Bofors B-Lock

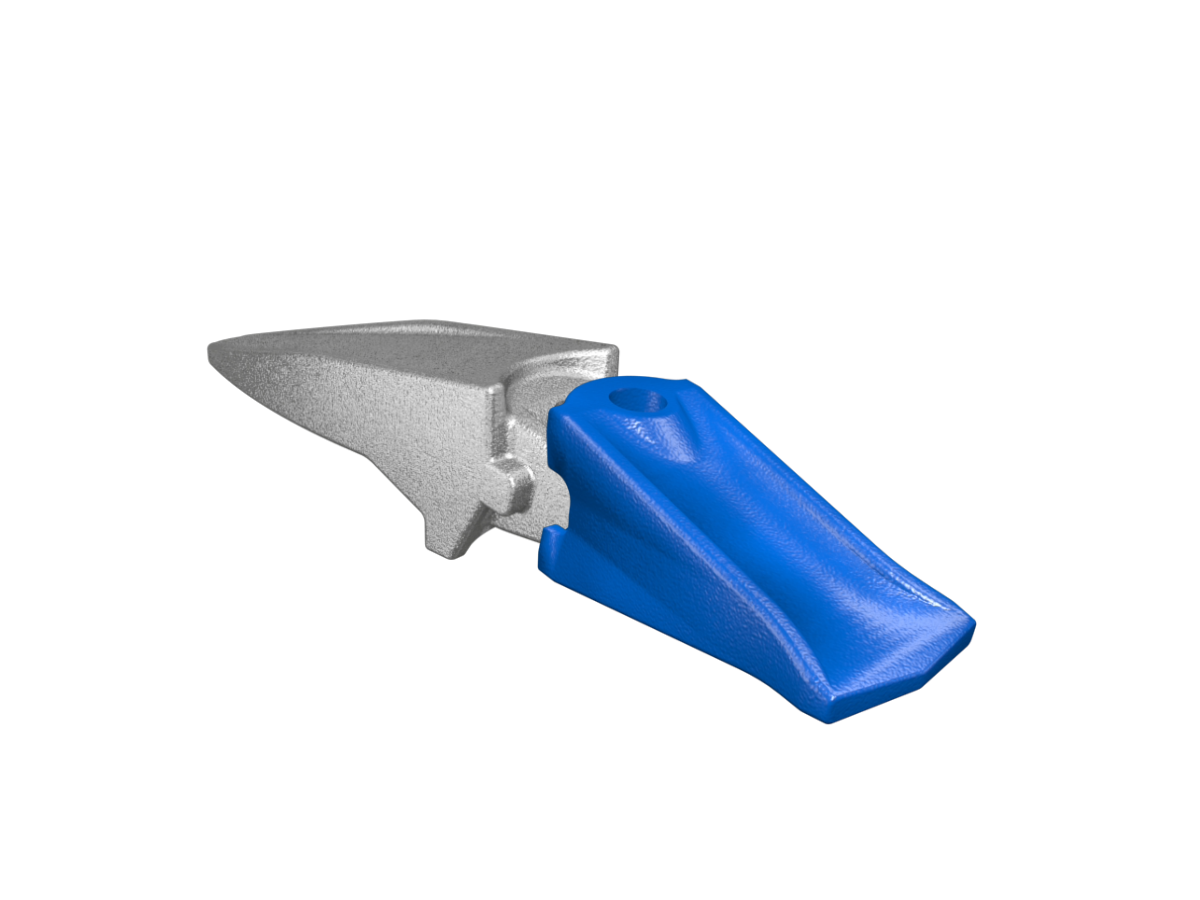

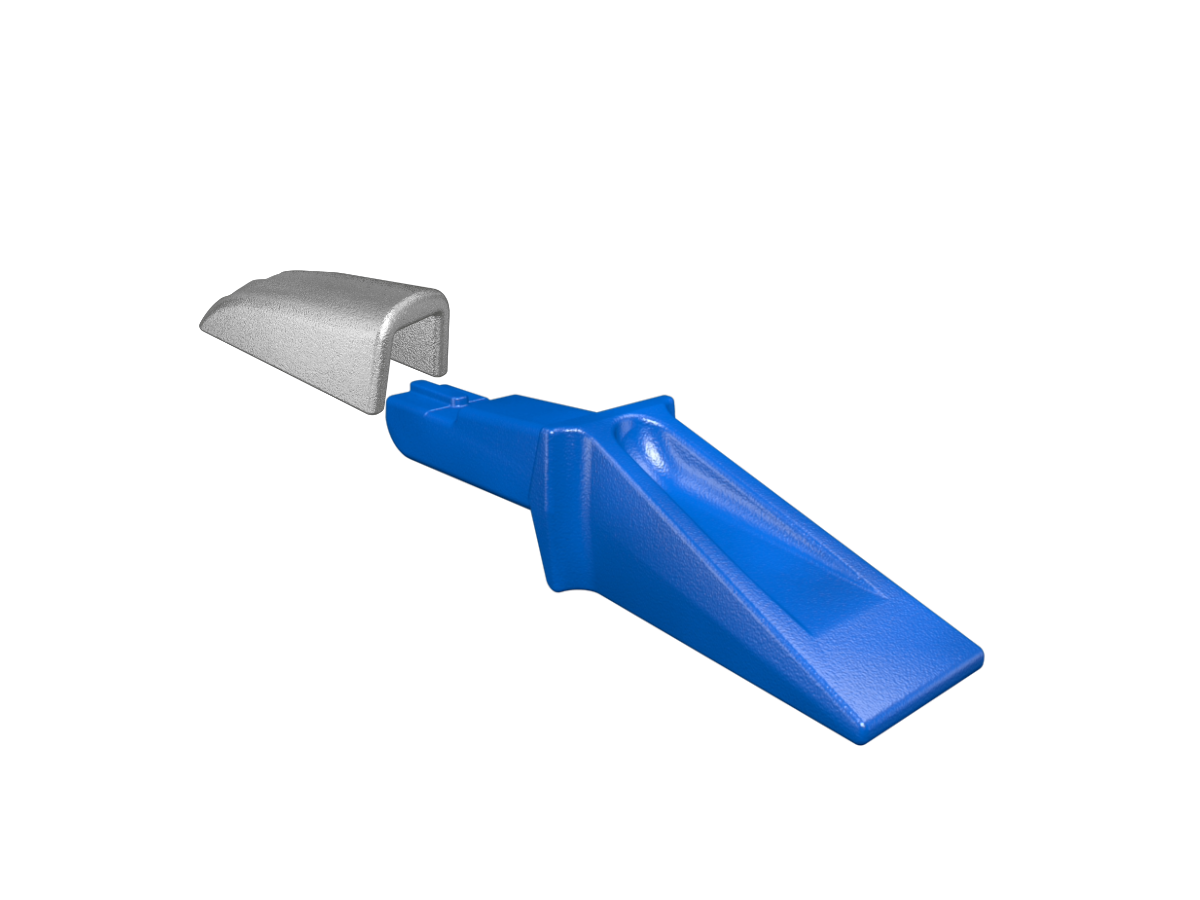

• LIS® Ersatz für Lehnhoff System und LIS® Ersatz für UNI-Z

Darüber hinaus finden Sie bei uns LIS® Verschleißteile passend für Atlas, Hyundai, Feurst sowie verschiedene Hensley-Systeme.

Direkt montierte Verschleißzähne (ohne Adapter)

Diese Bauformen werden ohne separate Adapteraufnahme direkt an der Messerlippe oder am Werkzeugkörper verschraubt oder angeschweißt. Sie sind technisch klar von zweiteiligen Zahnsystemen zu trennen:

Flachzähne

LIS® Flachzähne sind breit ausgeführte Verschleißzähne zur direkten Montage auf dem Löffelmesser. Sie eignen sich insbesondere für Planierarbeiten, Grabenreinigung und kontrollierte Materialverteilung.

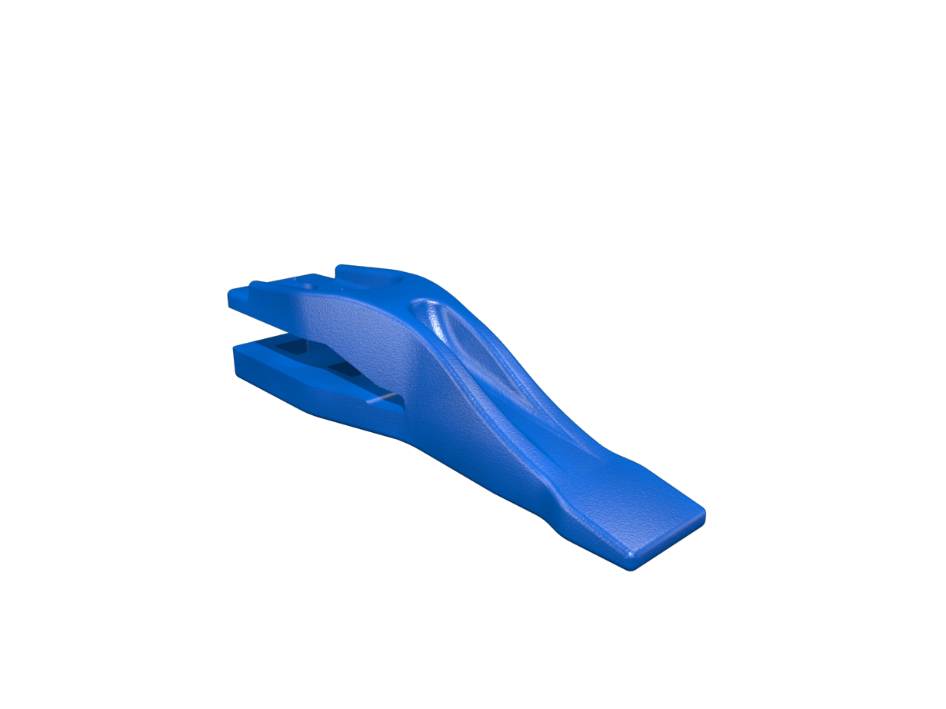

Gabelzähne für Minibagger-Tieflöffel

LIS® Gabelzähne sind spitz ausgeführte Anschraubzähne mit gabelartiger Basis, die die Messerlippe formschlüssig umfasst. Im LIS® Sortiment sind sie das serienmäßig verbaute Schneidwerkzeug für Tieflöffel für Minibagger (ca. 1,0–6,0 t). Es handelt sich damit um dedizierte Anschraubzähne für kleine Maschinen und nicht um universelle Baggerzähne.

Spezialzähne für Abbruch und Recycling

Für hochbeanspruchte Anwendungen jenseits des klassischen Erdbaus werden spezialisierte Verschleißzähne eingesetzt:

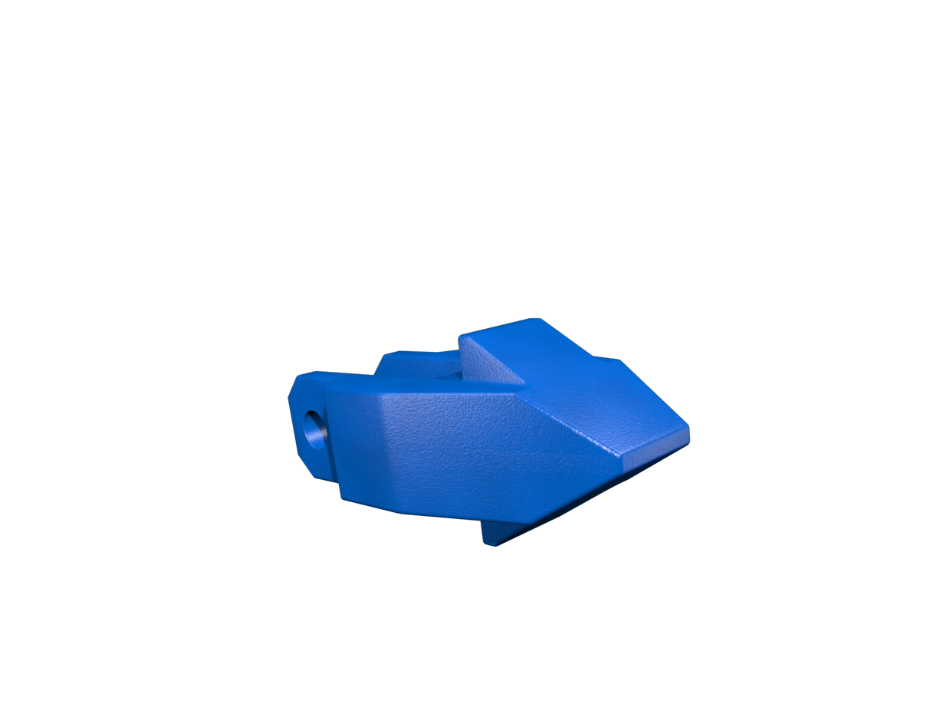

• Pulverisierer-Zähne: Für hohe Punktbelastung und extreme Abrasion an Abbruchzangen (gehärtet auf 48–53 HRC).
• Greiferspitzen & Greiferzähne: Sichern die Greiffähigkeit von Sortier- und Umschlaggreifern im Dauereinsatz.

Zahnformen und Einsatzprofile

Die Geometrie eines Zahns beeinflusst Eindringverhalten, Materialfluss und Standzeit massiv. Typische Zahnformen im GET-Bereich sind:

• Standard: Ausgewogenes Verhältnis aus Materialvolumen und Penetration für universelle Erdbewegung.
• Spitz / Penetration: Für harte, verdichtete Böden und leichte Felseinsätze.
• Meißel (Chisel): Breite Eindringkante, ideal für bindige Materialien.
• Twin / Doppelspitz: Definierte Materialführung und Kantenfreischnitt in schweren Einsätzen.
• Abrasiv: Erhöhtes Verschleißvolumen am Zahnrücken für stark schleifende Böden (Quarz, Sand).

LIS® Qualitätsversprechen: Lebenslange Bruchgarantie

Qualität und Ausfallsicherheit stehen im Tief- und Abbruchbau an erster Stelle. Daher gewährt LIS® auf alle Schneidwerkzeuge (Zähne, Adapter, Messer) eine lebenslange Bruchgarantie. Diese umfassende Gewährleistung deckt Material- und Bearbeitungsfehler vollständig ab. Bitte beachten Sie: Der normale, durch abrasive Einsatzbedingungen verursachte Materialverschleiß ist von dieser Garantie naturgemäß ausgeschlossen. Dies unterstreicht unseren kompromisslosen Anspruch an die metallurgische Güte unserer Verschleißteile.

Technische Identifikation: Welches Zahnsystem ist verbaut?

Die korrekte Identifikation ist die Grundlage jeder passgenauen Ersatzteilbestellung. Gerade für B2B-Kunden beginnt die Zuordnung häufig mit der Frage nach dem verbauten System am Altteil. Achten Sie auf folgende Merkmale:

1. Systemprägung: Eingestanzte Größen- oder Systemkennzeichnungen (z. B. auf Zahn oder Adapter) geben oft den ersten Hinweis.
2. Art der Sicherung: Horizontaler Bolzen, vertikaler Pin oder integriertes hammerloses System?
3. Geometrie der Adapteraufnahme: Form und Abmessungen der Adapternase bestimmen zwingend die Kompatibilität des neuen Zahns.

Bei Unklarheiten zur Identifikation oder der passenden Zahnform für Ihr Einsatzprofil (Erdbewegung, Abbruch, Mining) unterstützt Sie der technische Vertrieb von LIS®.

Originalsysteme vs. LIS® Ersatzteile (Rechtliche Einordnung)

Innerhalb des LIS® Sortiments wird fachlich und rechtlich strikt zwischen Originalsystemen und kompatiblen LIS® Ersatzteilen getrennt. Original ESCO® Bereiche (z. B. Ultralok® oder Super V®) sind ausdrücklich als Originalteile gekennzeichnet.

Rechtlicher Hinweis: Markennamen und Systembezeichnungen wie CAT®, Bofors®, Volvo® oder Lehnhoff® dienen im Bereich der Ersatzteile ausschließlich der technischen Identifikation der Kompatibilität bzw. der Systemgeometrie. Sofern nicht ausdrücklich als Original gekennzeichnet, handelt es sich um hochwertige LIS® Ersatzteile und nicht um Originalteile des jeweiligen Maschinenherstellers.
