Zähne und Sicherungen passend für CAT® K-System K80–K110
Beim CAT® K-System sind Systemgröße, Zahnprofil, Referenznummer, vorhandene Adapteraufnahme und Sicherung gemeinsam zu prüfen. Baggerzähne sind für K80, K90, K100 und K110 verfügbar, Radladerzähne für K90 und K100.
- K80 bis K100: Drive-through mit Sicherung 220-9090
- K110: Hammerless mit Sicherung 286-2110
- Profile: Spike, Double Spike, General Duty und größenabhängig Heavy Penetration
📞 +49 (0)2241 26 56 700
Hinweis: LIS® Ersatzteile. Markennamen wie CAT® dienen ausschließlich der Identifikation der Kompatibilität. Keine Originalteile des Herstellers.
Systemaufbau und Sicherungsprinzipien
Das CAT® K-System verwendet eine Twist-on-Bauform mit vertikal angeordneter Sicherung. Die Zahnspitze wird auf die vorhandene Adapteraufnahme aufgedreht und mit der zur Systemgröße gehörenden Sicherung gehalten. K80, K90 und K100 nutzen Drive-through. K110 nutzt Hammerless.
Die Größenbezeichnung K80, K90, K100 oder K110 muss mit der vorhandenen Zahn- und Adapteraufnahme übereinstimmen. Maschinen können mit unterschiedlichen Löffeln und Zahnsystemen ausgerüstet sein. Das Maschinenmodell allein ist deshalb keine belastbare Zuordnungsgrundlage.
Die vorhandene Adapteraufnahme bleibt für die Auswahl maßgeblich. Eigenständige CAT® K-Adapter sind nicht Bestandteil dieses Kategorieumfangs.
| Systemgröße | Produkttypen und Profile | Sicherung | Sicherungsprinzip |
|---|---|---|---|

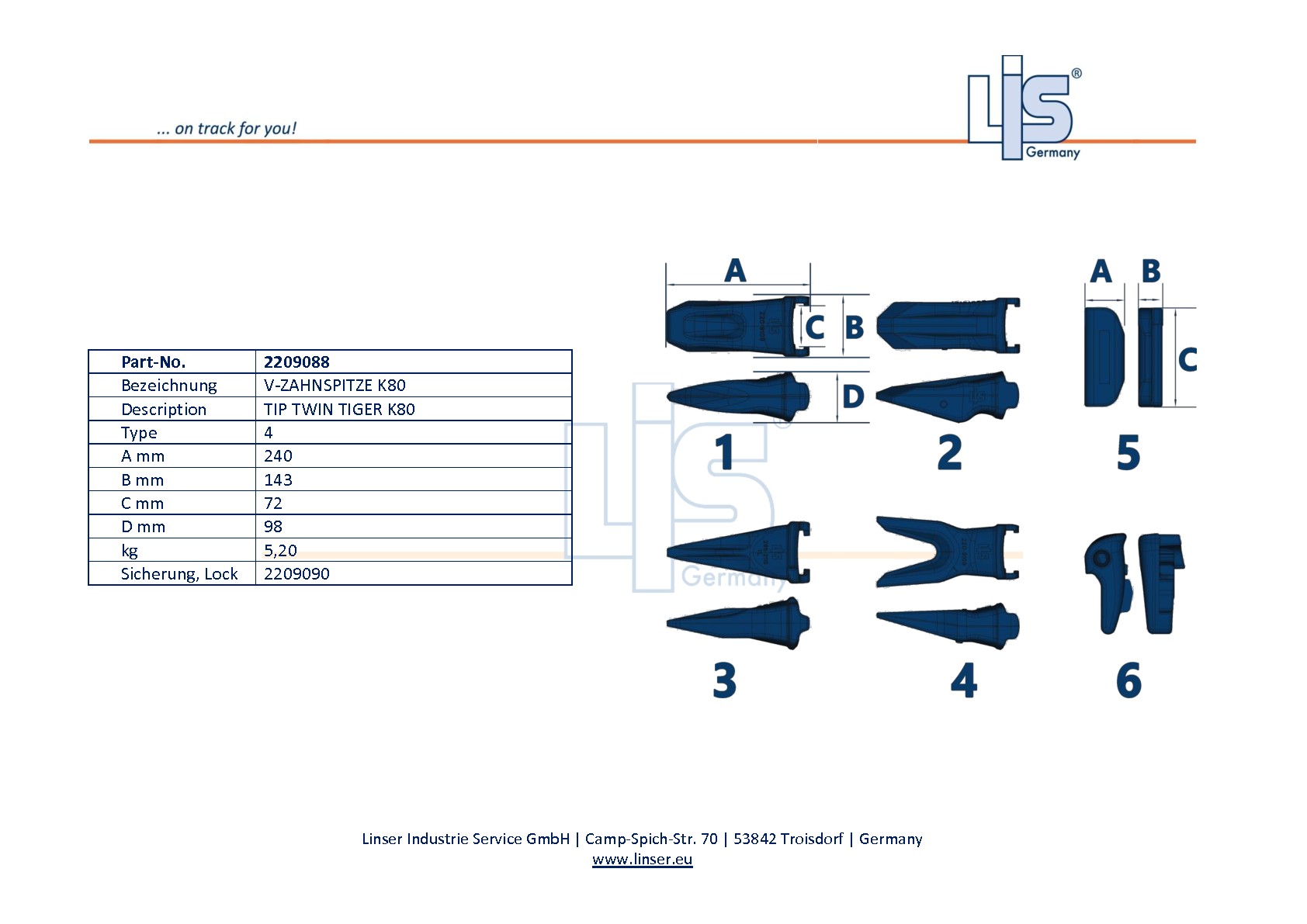

| CAT® K80 |
Baggerzähne: Spike, Double Spike und General Duty |
220-9090 | Drive-through |
| CAT® K90 |
Baggerzähne: Spike, Double Spike und General Duty
|
220-9090 | Drive-through |
| CAT® K100 |
Baggerzähne: Spike, Double Spike und General Duty
|
220-9090 | Drive-through |

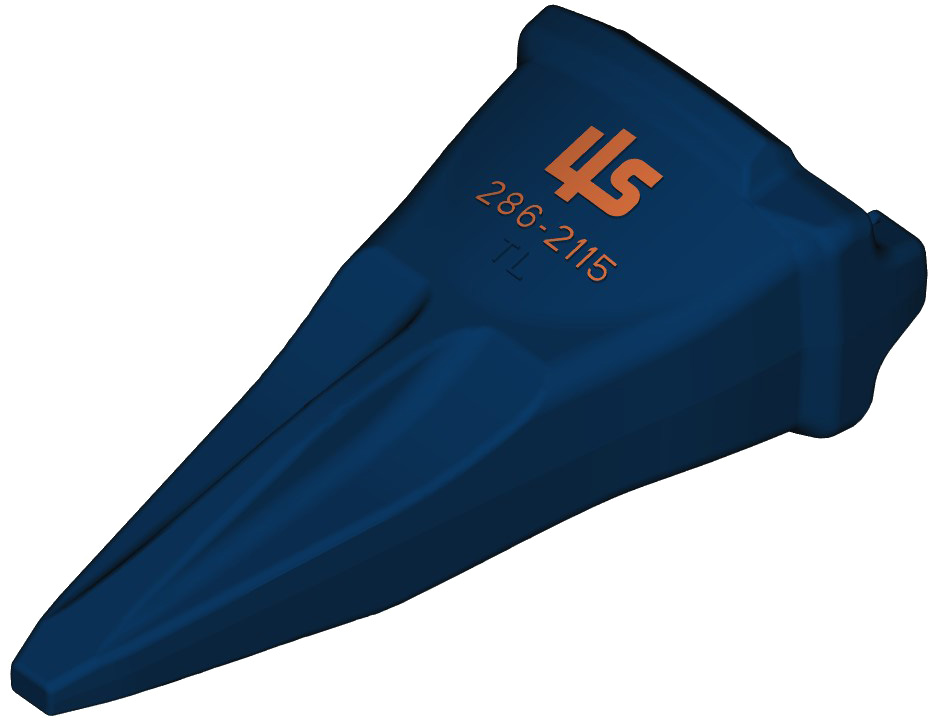

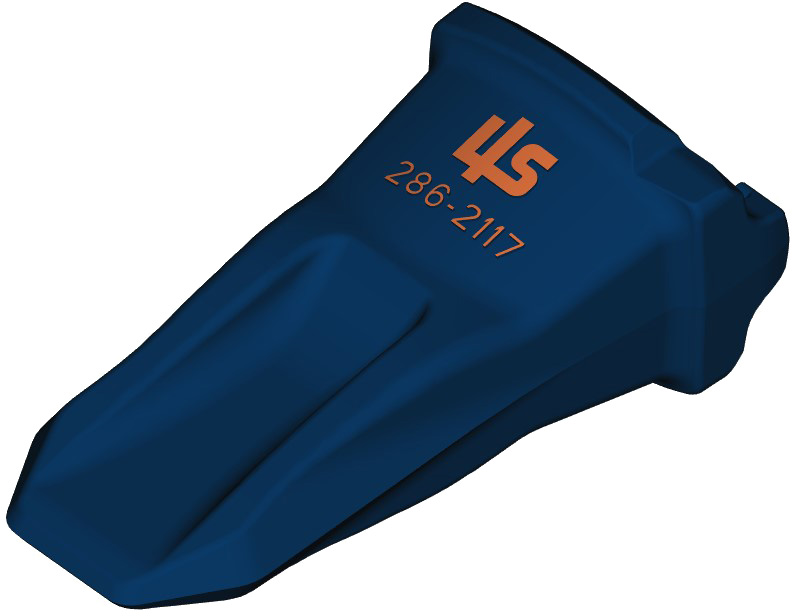

| CAT® K110 |
Baggerzähne: Spike, Double Spike, General Duty und Heavy Penetration |
286-2110 | Hammerless |
Zahnprofile unterscheiden
Die Profilbezeichnung beschreibt die Geometrie der Zahnspitze. Sie ersetzt nicht die Prüfung von Systemgröße, Adapteraufnahme und Referenznummer.

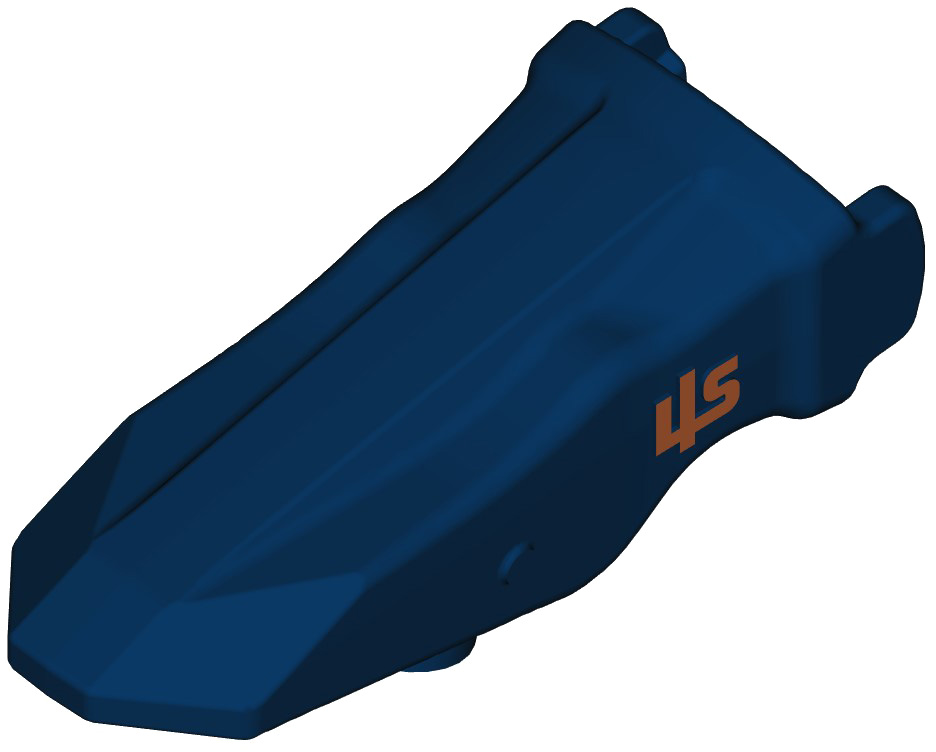

- Spike: lange scharfe Zahnspitze

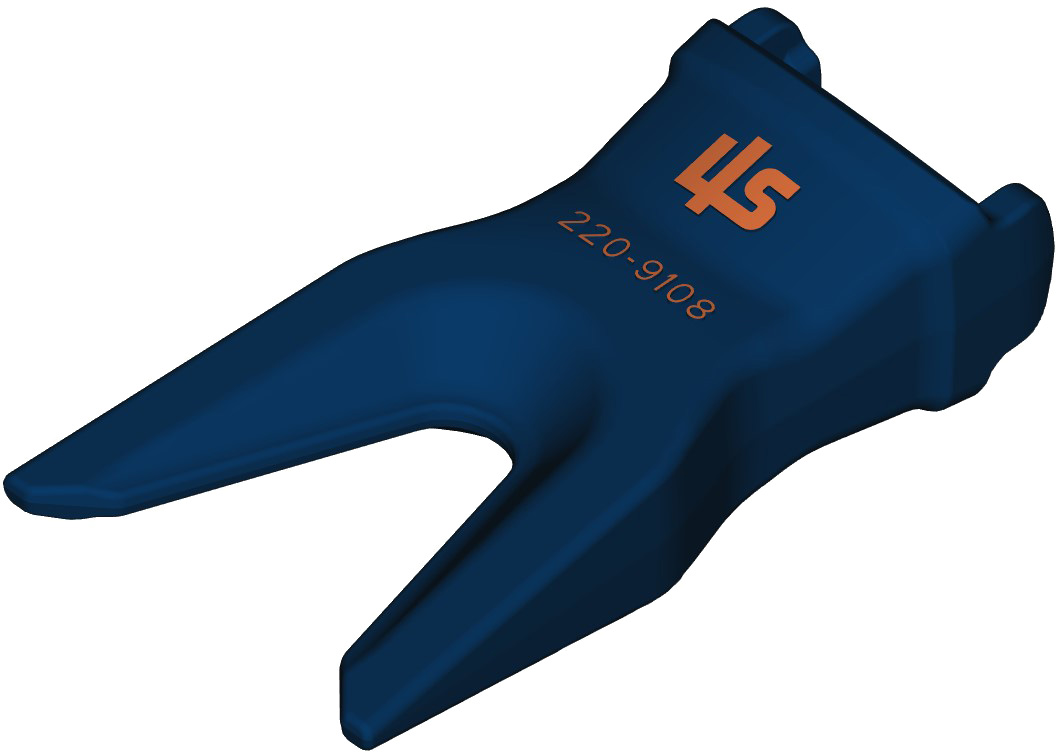

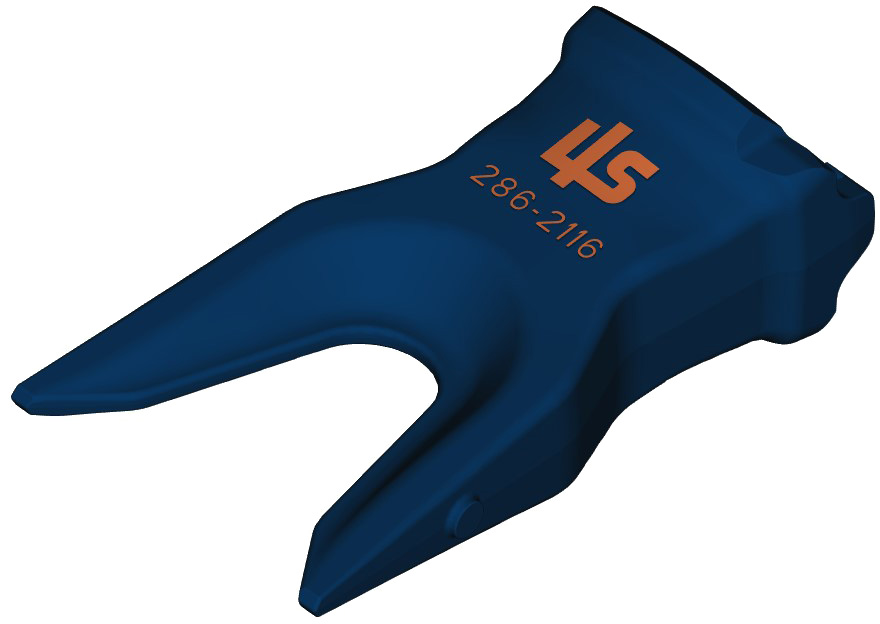

- Double Spike: V-Zahnspitze beziehungsweise Doppelspitze

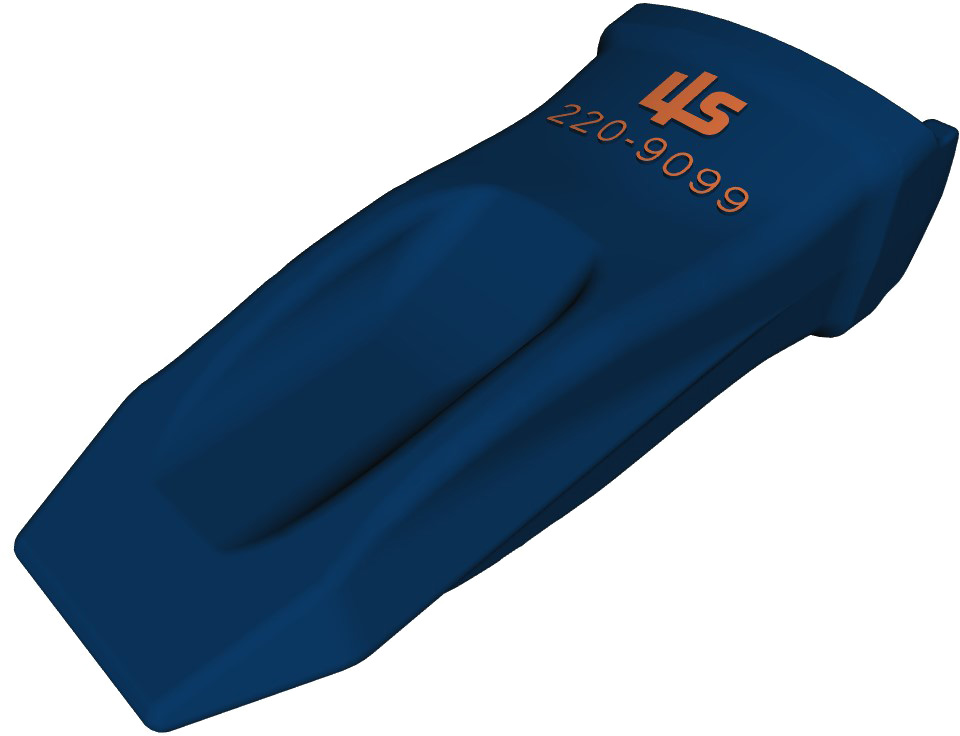

- General Duty: lange Zahnspitze

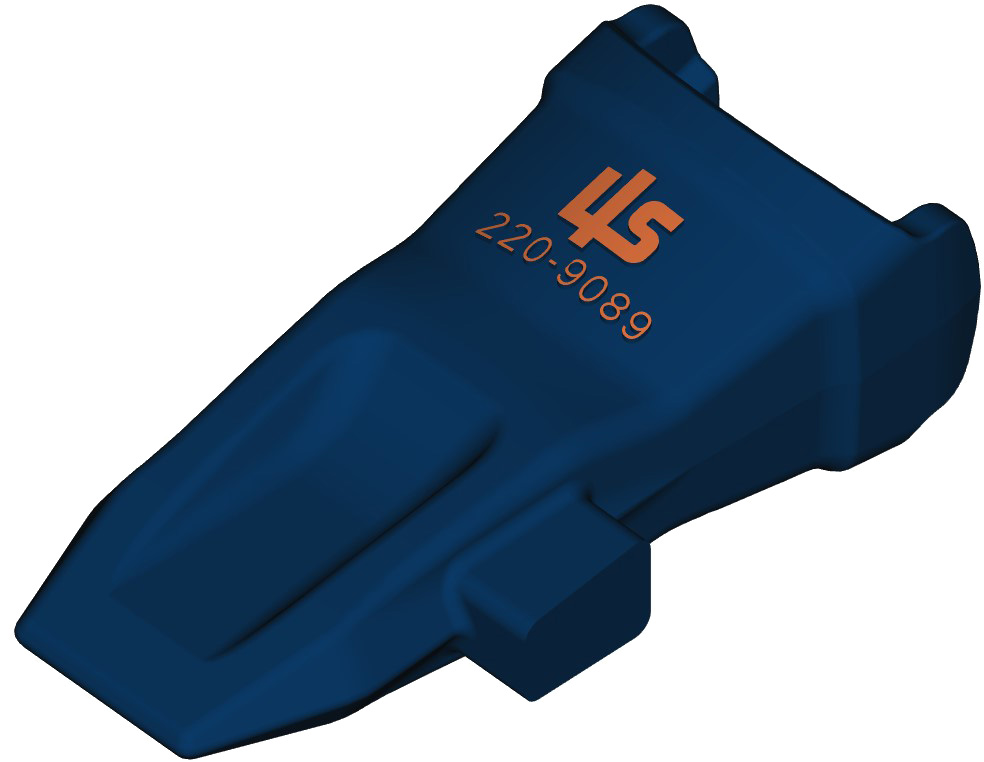

- Heavy Penetration: scharfe HD-Zahnspitze
Spike, Double Spike, General Duty und Heavy Penetration sind eigenständige Profilzuordnungen. Ähnliche äußere Zahnformen reichen nicht aus, um unterschiedliche Profile technisch gleichzusetzen.
Sicherungen richtig zuordnen

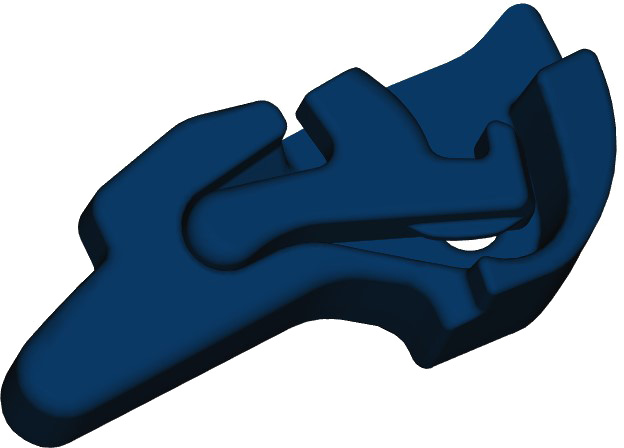

Für K80, K90 und K100 ist die Sicherung 220-9090 zugeordnet. K110 verwendet die Sicherung 286-2110. Aufgrund der unterschiedlichen System- und Sicherungszuordnung dürfen beide Ausführungen nicht als austauschbar behandelt werden.
Beim Zahnwechsel sind die vorhandene Sicherung und der Sicherungsbereich der Adapteraufnahme auf Verschleiß, Verformung und Beschädigung zu prüfen.
Vor der Bestellung prüfen
- Referenznummer des vorhandenen Zahns oder der Sicherung
- Systemgröße K80, K90, K100 oder K110
- Produkttyp Baggerzahn, Radladerzahn oder Sicherung
- Zahnprofil Spike, Double Spike, General Duty oder Heavy Penetration
- Geometrie und Zustand der vorhandenen Adapteraufnahme
- zugehörige Sicherung und Sicherungsprinzip
- Abmessungen, wenn keine Referenznummer eindeutig belegt ist
Eine eindeutig belegte Referenznummer ist die vorrangige Grundlage für die Zuordnung. Fehlt sie, sind Zahnform, Abmessungen, Adapteraufnahme und Sicherung am vorhandenen Zahnsystem zu vergleichen. Maschinen- und Löffelangaben können die Prüfung ergänzen, ersetzen die Bauteilzuordnung jedoch nicht.
Lebenslange Bruchgarantie für LIS® Zähne
Für die in dieser Kategorie geführten LIS® Zähne gilt die lebenslange Bruchgarantie gemäß den LIS® Gewährleistungsbedingungen. Sie bezieht sich auf Material- und Bearbeitungsfehler. Normaler Verschleiß durch die jeweiligen Einsatzbedingungen ist ausgeschlossen.
Weitere Zahnsysteme und zugehörige Verschleißteile sind unter Zähne und Zahnsysteme eingeordnet.
