Ölgeschmierte Kettenbänder für Dozer und Raupenlaufwerke

Was ist ein ölgeschmiertes Kettenband?

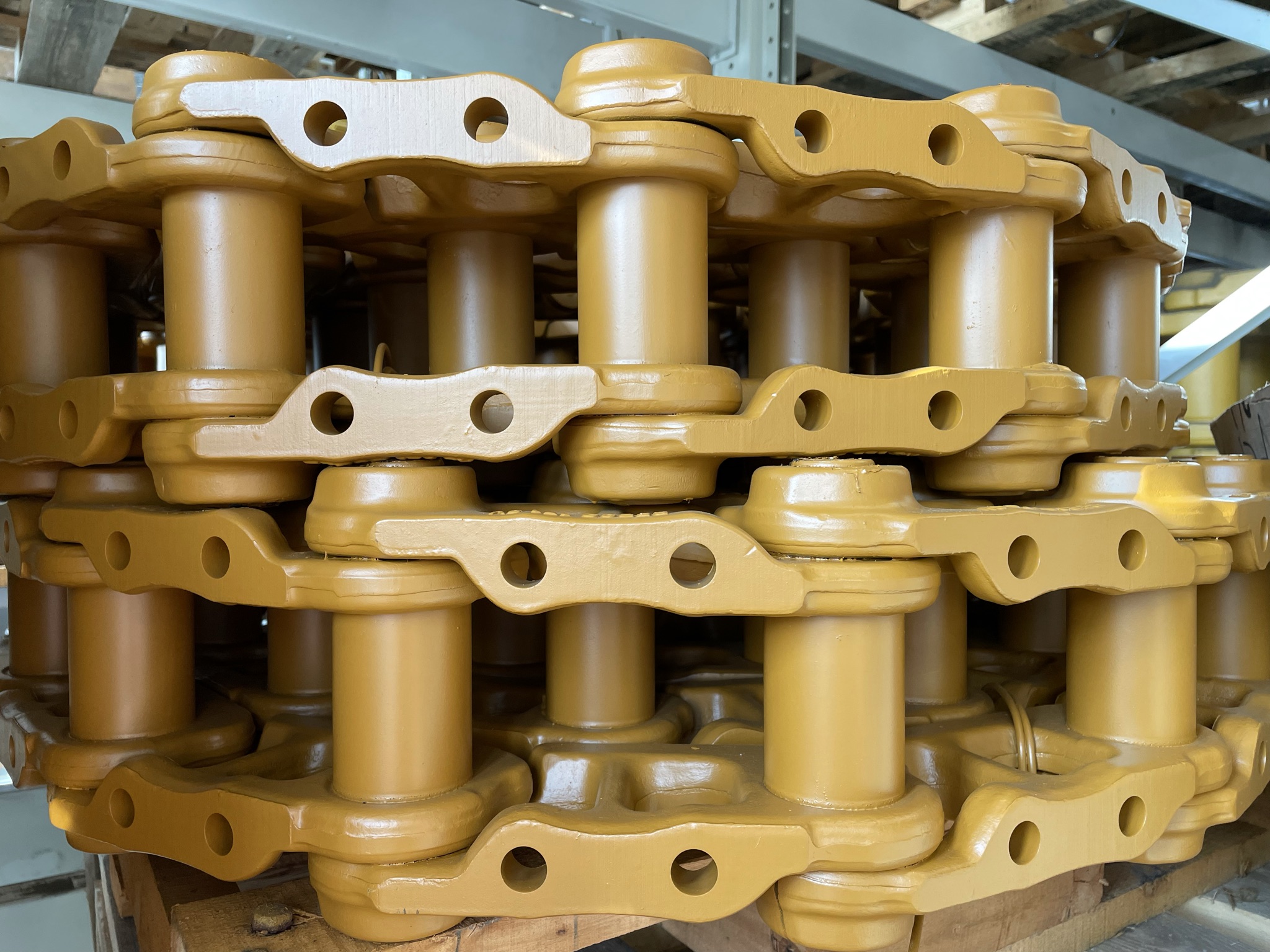

Ein ölgeschmiertes Kettenband ist eine Laufwerkskette, bei der die Schmierung im Bereich von Bolzen und Buchsen eingeschlossen ist. Dieser Bereich bildet die beweglichen Gelenkpunkte des Kettenstrangs und ist im Einsatz hohen Zug-, Umlenk- und Verschleißbelastungen ausgesetzt.

International werden ölgeschmierte und abgedichtete Laufwerksketten häufig im Umfeld von SALT Track Chains oder Sealed and Lubricated Track Chains beschrieben. Einzelne Kettenglieder werden international als Track Links bezeichnet. Maßgeblich bleibt immer die konkrete technische Ausführung des vorhandenen Kettenbands.

Wie wird das passende Kettenband bestimmt?

Für die Identifikation eines passenden Kettenbands reichen Maschinenhersteller und Modellbezeichnung allein häufig nicht aus. Innerhalb einer Baureihe können unterschiedliche Laufwerksvarianten, Gliederzahlen oder Endgliedausführungen verbaut sein.

Entscheidend sind insbesondere Kettenteilung, Gliederanzahl, Endgliedausführung, Bolzen-/Buchsensystem und die vorhandene Laufwerkskonfiguration. Die Zuordnung sollte deshalb anhand technischer Daten, vorhandener Laufwerksmaße und Maschinenzuordnung geprüft werden.

Der LIS® Laufwerksfilter unterstützt bei der Eingrenzung passender Laufwerksteile anhand von Hersteller, Modell, Version und Seriennummer. Für den Zugriff ist ein kostenloses LIS® Kundenkonto erforderlich.

Bolzen, Buchsen und Dichtungen

Bolzen und Buchsen bestimmen die Gelenkfunktion des Kettenbands. Die interne Schmierung reduziert die Reibung im Gelenkbereich und unterstützt ein gleichmäßiges Laufverhalten des Kettenstrangs.

Dichtungen schützen das geschmierte Gelenksystem vor Schmutz, Feuchtigkeit und Materialeintrag. Beschädigte Dichtungen, ausgeschlagene Gelenke oder Verschleiß im Bolzen-Buchsen-System können zu Kettenlängung, erhöhtem Laufwerksverschleiß und unruhigem Kettenlauf führen.

Kettenteilung, Gliederanzahl und Endgliedausführung

Die Kettenteilung muss zu Antriebsrad, Leitrad und Laufwerksgeometrie passen. Eine abweichende Teilung ist technisch nicht mit dem vorhandenen Laufwerk kompatibel.

Die Gliederanzahl bestimmt die Länge des Kettenbands. Die Endgliedausführung beeinflusst Montage, Demontage und Reparatur des Kettenstrangs. Deshalb ist eine Auswahl nur nach Maschinenmodell oder Maschinengewicht technisch nicht ausreichend.

Geteilte Endglieder, Master Links und Endbolzen

Viele ölgeschmierte Kettenbänder werden mit geteilten Endgliedern, Master Links oder passenden Endbolzen ausgeführt. Diese Komponenten sind für Montage, Demontage und Instandsetzung des Kettenstrangs relevant.

Die Endgliedausführung muss exakt zur Kettenteilung, zum Bolzen-Buchsen-System und zur vorhandenen Laufwerksausführung passen. Einzelglieder und Reparaturglieder sind nur dann sinnvoll, wenn sie zur vorhandenen Kettenausführung passen.

Einsatzbereiche ölgeschmierter Kettenbänder

Ölgeschmierte Kettenbänder werden häufig bei Dozern, Laderaupen und schweren Raupenmaschinen eingesetzt. Typische Anwendungen sind Erdbewegung, Planierarbeiten, Materialgewinnung, Steinbruchbetrieb und weitere Einsätze mit hoher Laufwerksbelastung.

Je nach Maschine und Einsatzprofil können auch weitere Raupenmaschinen ölgeschmierte Kettenbänder verwenden. Maßgeblich bleibt immer die technische Vorgabe des vorhandenen Laufwerks.

Typische Verschleißbilder

Ölgeschmierte Kettenbänder sollten geprüft werden, wenn Kettenlängung, erhöhtes Gelenkspiel, beschädigte Dichtungen, unruhiger Kettenlauf oder auffälliger Verschleiß an Bolzen und Buchsen sichtbar werden.

Auch verschlissene Antriebsräder, Leiträder, Laufrollen oder Tragrollen können die Belastung auf das Kettenband erhöhen. Bei einer Laufwerksinstandsetzung sollte daher immer das gesamte Laufwerkssystem bewertet werden.

Ölgeschmierte Kettenbänder im Laufwerkssystem

Ein ölgeschmiertes Kettenband arbeitet nicht isoliert, sondern als Bestandteil eines vollständigen Raupenlaufwerks. Das Antriebsrad greift in die Kette ein, das Leitrad dient der Umlenkung des Kettenstrangs, die Spanneinheit stellt die erforderliche Kettenspannung her, Laufrollen tragen die Maschine und Tragrollen führen den oberen Kettenlauf.

Die auf dem Kettenband montierten Bodenplatten übertragen die Maschinenlast auf den Untergrund. Wenn Kettenband und Bodenplatten bereits vormontiert geliefert werden, handelt es sich um Ketten komplett. Für angrenzende Kettenausführungen sind außerdem fettgeschmierte Kettenbänder und trocken abgedichtete Kettenbänder relevant.

Ölgeschmierte Kettenbänder bei LIS®

Das LIS® Sortiment umfasst ölgeschmierte Kettenbänder, Baggerketten, Laufwerksketten und Stahlketten für zahlreiche Dozer, Laderaupen und schwere Raupenmaschinen. Da Kettenteilung, Gliederanzahl, Endgliedausführung und Laufwerksvariante selbst innerhalb einer Maschinenserie abweichen können, empfiehlt sich die Identifikation über den LIS® Laufwerksfilter.
