Trocken abgedichtete Kettenbänder für Raupenlaufwerke

Was sind trocken abgedichtete Kettenbänder?

Trocken abgedichtete Kettenbänder besitzen ein Gelenksystem aus Bolzen, Buchsen und Dichtungen. Die Dichtungen reduzieren das Eindringen von Schmutz, Feuchtigkeit und abrasivem Material in den Gelenkbereich.

Der Begriff trocken abgedichtet bedeutet nicht, dass keine Abdichtung vorhanden ist. Er beschreibt eine abgedichtete Kettenausführung ohne dauerhaft eingeschlossene Öl- oder Fettschmierung wie bei ölgeschmierten oder fettgeschmierten Kettenbändern.

Track Chains, Track Links und Laufwerksketten

Im internationalen Laufwerksbereich werden komplette Kettenstränge häufig als Track Chains oder Track Chain Assemblies bezeichnet. Einzelne Kettenglieder werden als Track Links geführt.

Im deutschsprachigen Markt werden diese Baugruppen je nach Anwendung auch als Kettenband, Laufwerkskette, Stahlkette oder Baggerkette gesucht. Für die technische Auswahl sind jedoch immer Kettenteilung, Gliederanzahl, Endgliedausführung und vorhandene Laufwerksdaten entscheidend.

Bolzen, Buchsen und Dichtungen

Bolzen und Buchsen bilden die beweglichen Gelenkpunkte des Kettenbands. Während des Betriebs wirken Zugkräfte, Stoßbelastungen, Umlenkbewegungen und Schmutzeintrag auf diese Bauteile.

Dichtungen schützen den Gelenkbereich vor Fremdmaterial. Beschädigte Dichtungen, ausgeschlagene Buchsen oder erhöhtes Gelenkspiel können zu Kettenlängung, unruhigem Kettenlauf und erhöhter Belastung weiterer Laufwerkskomponenten führen.

Kettenteilung, Gliederanzahl und Laufwerksgeometrie

Für die Auswahl eines passenden trocken abgedichteten Kettenbands sind Kettenteilung, Gliederanzahl, Endgliedsystem und Laufwerksgeometrie entscheidend.

Die Kettenteilung muss zu Antriebsrad, Leitrad und Laufwerksausführung passen. Die Gliederanzahl bestimmt die Länge des Kettenbands. Bereits geringe Abweichungen können dazu führen, dass ein Kettenband nicht mit dem vorhandenen Laufwerk kompatibel ist.

Press-Endbolzen, Endglieder und Reparaturglieder

Viele trocken abgedichtete Kettenbänder werden mit Press-Endbolzen, speziellen Endgliedern oder geteilten Verbindungen ausgeführt. Diese Bauteile beeinflussen Montage, Demontage und Instandsetzung des Kettenstrangs.

Bei Reparaturen müssen Einzelglieder und Reparaturglieder exakt zur vorhandenen Kettenausführung passen. Unterschiede bei Teilung, Bolzendurchmesser, Endgliedsystem oder Kettenbauart können die Austauschbarkeit beeinflussen.

Typische Einsatzbereiche

Trocken abgedichtete Kettenbänder werden in unterschiedlichen Raupenlaufwerken eingesetzt. Dazu gehören Bagger, Spezialmaschinen, mobile Siebanlagen, Brecheranlagen, Aufbereitungsmaschinen, Seilbagger, Raupenfahrzeuge und weitere Anwendungen mit Stahlkettenlaufwerken.

Die passende Ausführung richtet sich immer nach Maschinenhersteller, Laufwerkskonfiguration, Kettenteilung, Gliederanzahl und technischer Spezifikation des vorhandenen Systems.

Typische Verschleißbilder

Trocken abgedichtete Kettenbänder sollten geprüft werden, wenn Kettenlängung, erhöhtes Gelenkspiel, beschädigte Dichtungen, ungleichmäßiger Kettenlauf oder sichtbarer Verschleiß an Bolzen und Buchsen auftreten.

Auch verschlissene Antriebsräder, Leiträder, Laufrollen oder Tragrollen können die Belastung auf das Kettenband erhöhen. Bei einer Laufwerksinstandsetzung sollte deshalb immer das gesamte Laufwerkssystem bewertet werden.

Trocken abgedichtete Kettenbänder im Laufwerkssystem

Ein trocken abgedichtetes Kettenband arbeitet als Bestandteil eines vollständigen Raupenlaufwerks. Das Antriebsrad greift in die Kette ein, das Leitrad dient der Umlenkung des Kettenstrangs, die Spanneinheit stellt die erforderliche Kettenspannung her, Laufrollen tragen die Maschine und Tragrollen führen den oberen Kettenlauf.

Auf dem Kettenband werden Bodenplatten montiert, die die Maschinenlast auf den Untergrund übertragen. Werden Kettenband und Bodenplatten vormontiert geliefert, handelt es sich um Ketten komplett. Technisch angrenzende Kettenausführungen sind ölgeschmierte Kettenbänder und fettgeschmierte Kettenbänder.

Wie wird das passende Kettenband bestimmt?

Für die sichere Identifikation eines trocken abgedichteten Kettenbands sollten Kettenteilung, Gliederanzahl, Endgliedsystem, vorhandene Laufwerksdaten und Maschinenzuordnung geprüft werden.

Der LIS® Laufwerksfilter unterstützt bei der Eingrenzung passender Laufwerksteile anhand von Hersteller, Modell, Version und Seriennummer. Für den Zugriff ist ein kostenloses LIS® Kundenkonto erforderlich.

Trocken abgedichtete Kettenbänder bei LIS®

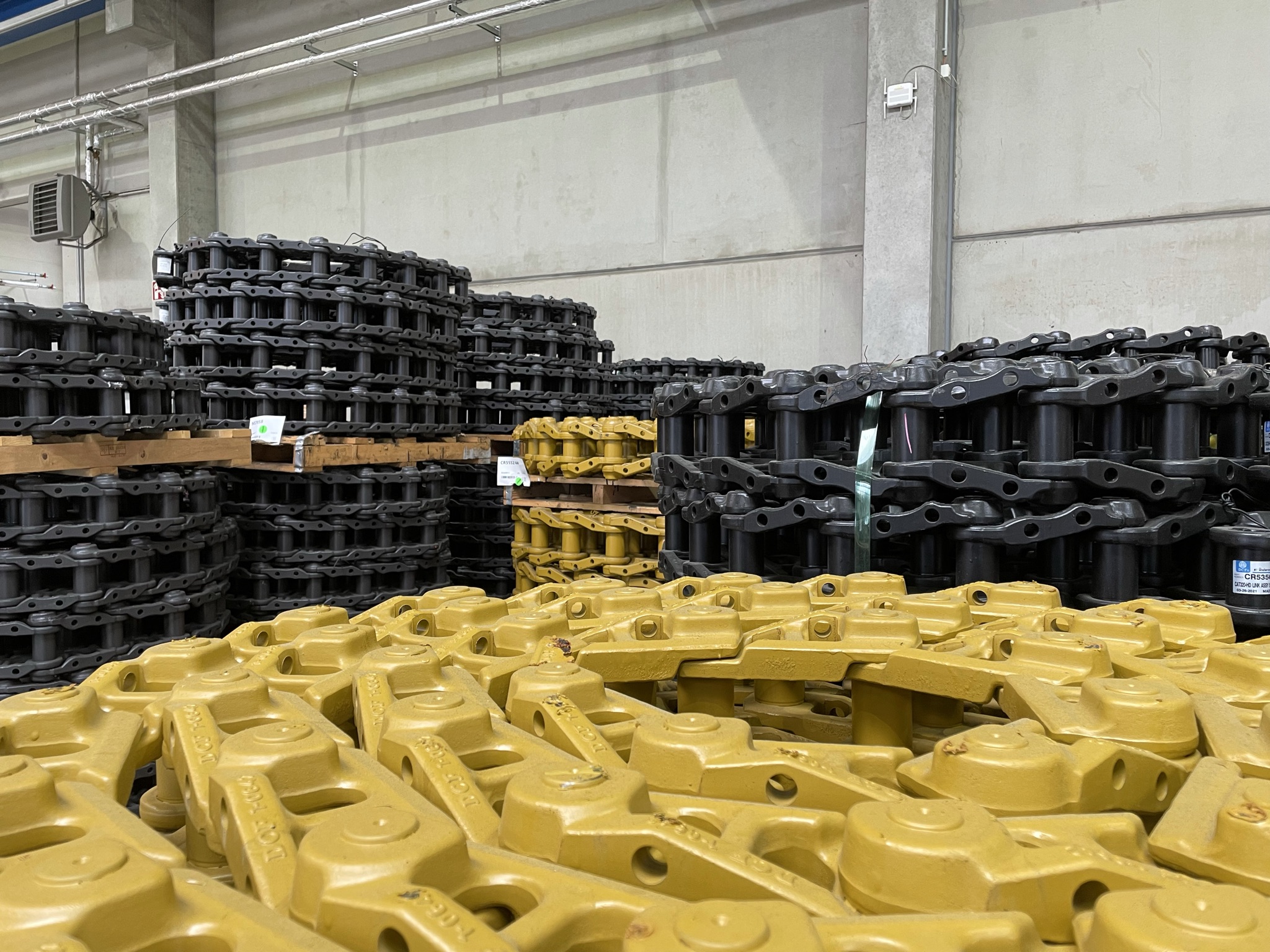

Das LIS® Sortiment umfasst trocken abgedichtete Kettenbänder, Laufwerksketten, Track Chains und Track Links für zahlreiche Raupenlaufwerke, Spezialmaschinen und Anwendungen mit Stahlkettenlaufwerken. Die Auswahl erfolgt anhand der technischen Laufwerksdaten und der jeweiligen Maschinenkonfiguration.
