Spezialprofile in V-Form aus HB500 – Half-Arrow-Profile

Half-Arrow-Profile an Schaufeln und Löffeln

Half-Arrow-Profile werden an Kanten und Übergangszonen angeschweißt, die zusätzlichen Verschleißschutz benötigen. Je nach Einbaulage bilden sie die Arbeitskante, schützen eine vorhandene Grundschneide oder nehmen den direkten Verschleiß an freiliegenden Bereichen einer bezahnten Schaufel auf.

Das LIS® Sortiment dieser Kategorie besteht aus HB500-Profilstangen zum Anschweißen. Maschinenspezifische Gusssegmente und verschraubte Half-Arrow-Kanten sind eigenständige Bauteile und nicht Bestandteil dieser Kategorie.

Einsatz an Arbeitskante und Grundschneide

An der Schaufelfront kann das Profil selbst die Arbeitskante bilden oder als zusätzlicher Kantenschutz an einer vorhandenen Grundschneide angeschweißt werden. Bei bezahnten Schaufeln und Löffeln schützen passend zugeschnittene Abschnitte die freiliegenden Bereiche zwischen Zahnaufnahmen oder Adaptern.

Seitenkanten und lokal verschlissene Übergänge sind weitere mögliche Einbaupositionen. Profilform, Anschlussfläche und Einbaurichtung müssen zur vorhandenen Konstruktion passen. Die Kurzgröße allein reicht für die technische Auswahl nicht aus.

Profilgrößen und Querschnitt prüfen

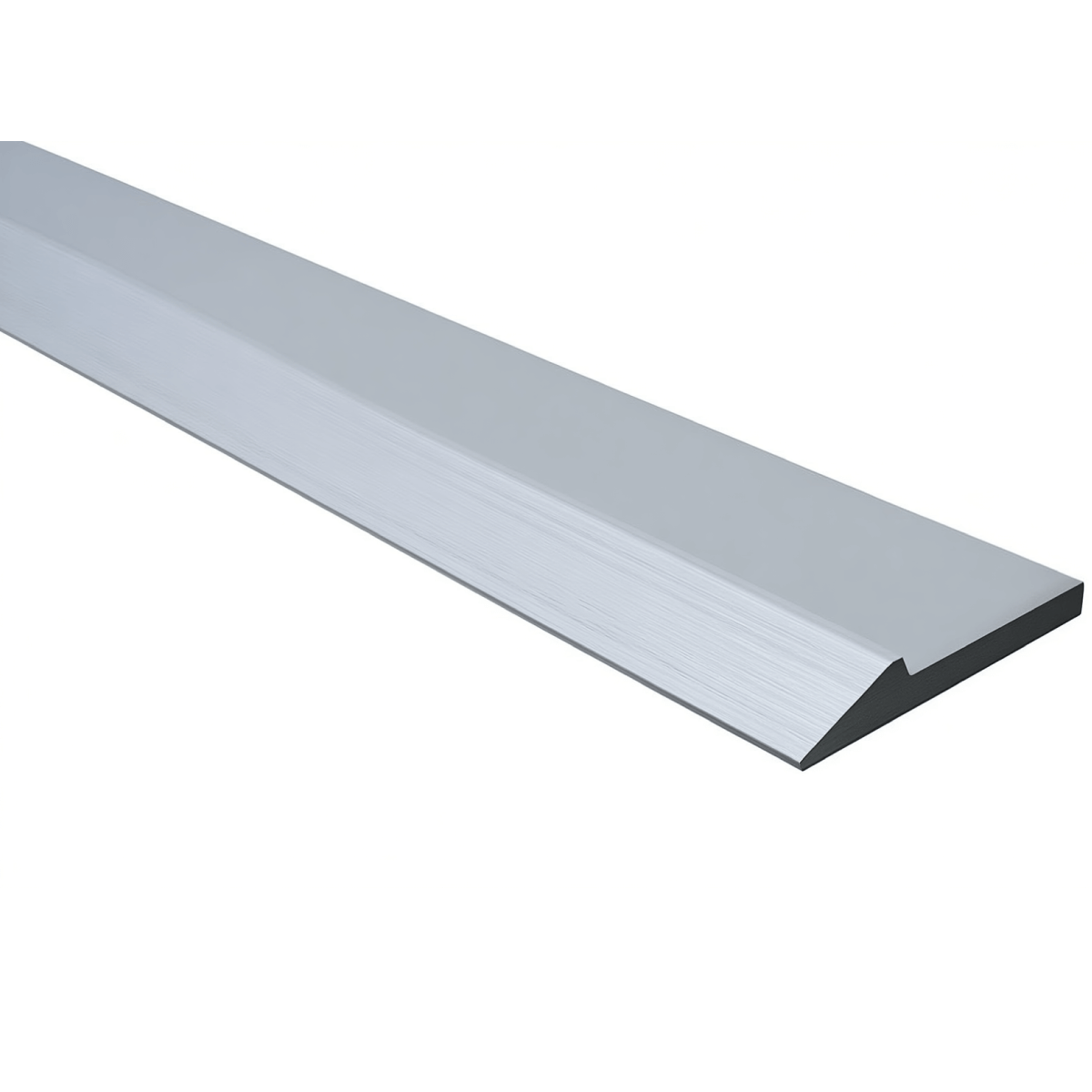

Das LIS® Sortiment umfasst Half-Arrow-Profile aus HB500 in folgenden Profilgrößen:

• 101×11 mm
• 151×16 mm
• 203×19 mm
• 254×40 mm

Die vier Profilgrößen sind im aktuellen LIS® Sortiment jeweils in 3 m und 6 m Länge verfügbar. Angaben wie 101×11 mm oder 203×19 mm beschreiben nicht sämtliche Maße des Profilquerschnitts. Für einen formgleichen Ersatz müssen daher die vollständige Querschnittsgeometrie, die Anschlussfläche, angrenzende Verschleißteile und die Einbaurichtung geprüft werden. Ein größerer Querschnitt ist nicht automatisch für jede Schaufel- oder Löffelkonstruktion geeignet.

Abgrenzung zu Messerstahl und Flächenverschleißschutz

Messerstahl und Schürfleisten dienen zum Aufbau oder Ersatz angeschweißter Schneidkanten mit einem anderen Profilquerschnitt. Half-Arrow-Profile können abhängig vom Einbau zusätzlich Bereiche zwischen Zahnaufnahmen, Seitenkanten oder örtliche Übergänge schützen. Ein Half-Arrow-Profil kann daher nicht ohne technischen Abgleich durch Messerstahl oder eine Schürfleiste ersetzt werden.

Verschleißstreifen und Flachstahl werden überwiegend auf ebenen Kontaktflächen, Unterseiten und Übergangsbereichen eingesetzt. Noppenstahl / Panzerstahl ist eine separate Produktgruppe für örtlich beanspruchte Verschleißflächen. Entscheidend sind Verschleißstelle, Anschlussgeometrie und benötigte Schutzfunktion.

Grundkörper und Schweißausführung

Vor dem Anschweißen sind Werkstoff und Zustand des Grundkörpers, die vollständige Profilgeometrie, die Anschlussfläche und die Einbaurichtung zu prüfen. Risse, starke Auswaschungen und ein unzureichender Restquerschnitt müssen vor der Montage fachgerecht beurteilt und im Reparaturkonzept berücksichtigt werden.

HB500 ist keine Schweißanweisung. Vorwärmung, Zusatzwerkstoff, Wärmeeinbringung, Nahtaufbau und Abkühlung sind aus den Werkstoffangaben und der anwendbaren Schweißanweisung abzuleiten. Die Arbeiten sind von entsprechend qualifiziertem Personal auszuführen.

Nach dem Abkühlen sind Schweißbereich und Grundkörper mindestens visuell auf Risse, Ablösungen und unzulässigen Verzug zu prüfen. Weitergehende Prüfungen richten sich nach Konstruktion, Schweißanweisung und betrieblichen Anforderungen. Im Betrieb sind Profil, Schweißnähte und angrenzender Grundkörper gemeinsam zu kontrollieren.
