Baggerzähne & Zahnadapter passend für CAT® J-System

CAT® J-System: Aufbau und Größenlogik

Das CAT® J-System ist ein seitlich verriegeltes Zahnsystem für Ground Engaging Tools an Baggerlöffeln, Radladerschaufeln und weiteren verschleißbeanspruchten Anbaugeräten. Zur Systemfamilie gehören Zahnspitzen bzw. Baggerzähne, Zahnadapter bzw. Zahnhalter sowie Sicherungsbolzen und Sicherungsringe.

Die Zahnspitze wird auf die passende Adapteraufnahme geschoben und seitlich über Bolzen und Sicherungsring fixiert. Entscheidend ist nicht pauschal das Maschinengewicht, sondern die tatsächliche Systemgröße am vorhandenen Bauteil, die Referenznummer, die Adaptergeometrie und die Sicherungsausführung.

Die Unterkategorien führen direkt zu den einzelnen CAT® J-Systemgrößen von J200 bis J800. Ripper- und Reißzahn-Komponenten für CAT® D8, D9, D10 und D11 Anwendungen sind als separate Sonderanwendung geführt, weil sie nicht zur normalen Baggerzahn- und Adapterlogik der J200–J800-Größenkategorien gehören.

Welche CAT-J-Größe brauche ich?

Die passende CAT-J-Größe wird über die Kennzeichnung am Altteil, eine bestätigte Referenznummer, die vorhandene Zahnaufnahme und die Sicherungsausführung bestimmt. Zahnspitze, Adapter und Sicherung sind nur innerhalb der passenden Systemgröße miteinander kombinierbar.

Baggerzähne, Zahnspitzen und Zahnprofile

Zahnspitzen werden im Markt je nach Anwendung auch als Baggerzähne, Löffelzähne oder Schaufelzähne bezeichnet. Für die technische Auswahl ist die Bezeichnung allein nicht ausreichend; maßgeblich sind CAT® J-Systemgröße, Referenznummer, Zahnprofil und vorhandene Adapteraufnahme.

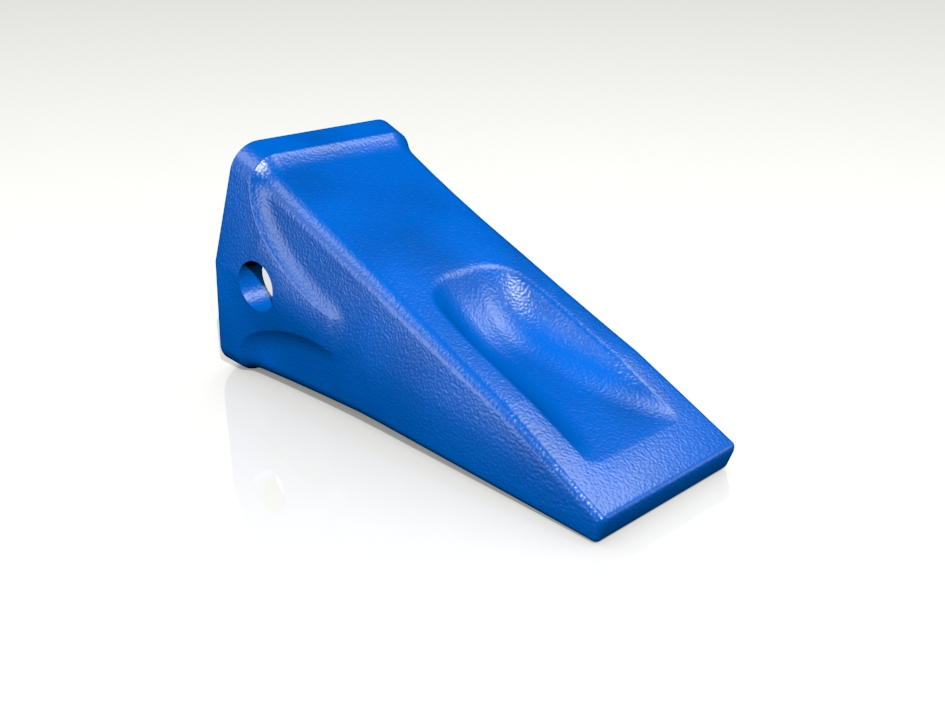

• Lang / Standard / General Purpose: für allgemeine Aushub- und Ladeanwendungen

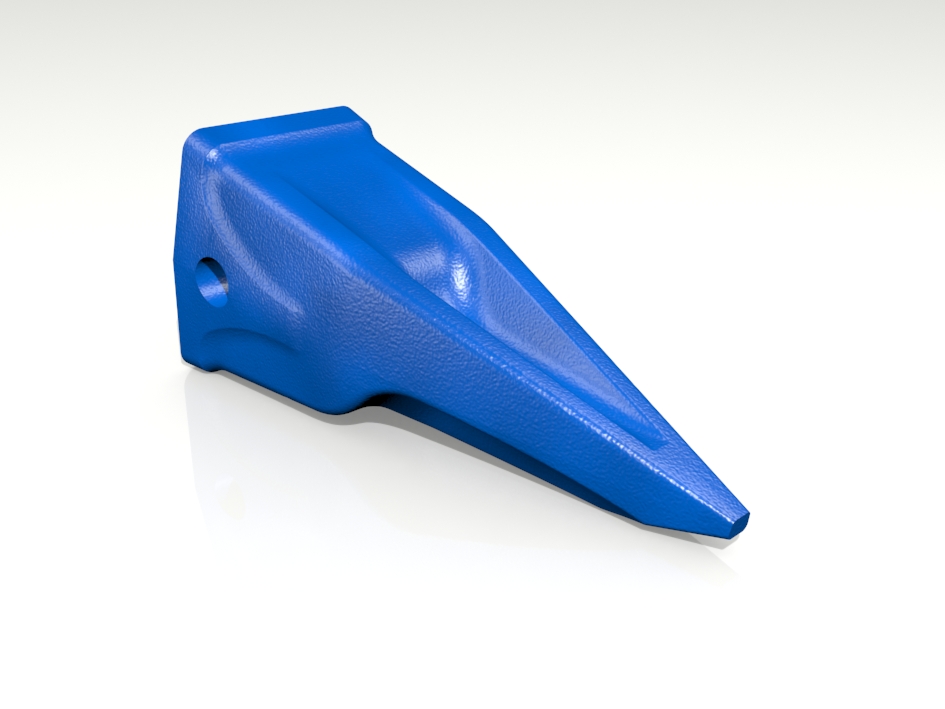

• Penetration / Scharf / Spike: für verdichtete oder schwer eindringbare Materialien
• Doppelspitz / Double Spike / Twin Tiger: für bruchfähige oder abrasive Materialien mit schmalem Eindringprofil
• Rock Chisel / Felszahn / Meißelprofil: für steinige und abrasive Einsatzbedingungen
• Heavy Duty / Heavy Abrasion: für Anwendungen mit erhöhtem Verschleißvolumen und abrasivem Material
• Breit / Wide / Paddle: für Anwendungen mit größerer Schneid- oder Aufstandsfläche

Zahnadapter, Zahnhalter und Sicherungsteile

Zahnadapter und Zahnhalter bilden die Schnittstelle zwischen Messerlippe bzw. Basiskante und Zahnspitze. Je nach Löffel, Schaufel und Schneidkante kommen Anschweißadapter, Doppelsteg-Adapter, Bottom-Strap-Ausführungen, Bündigadapter oder Sonderadapter zum Einsatz.

Bei Adaptern sind neben der CAT® J-Systemgröße auch Messerlippenstärke, Fasenwinkel, vorhandene Schweißaufnahme und Verschleißzustand der Adapteraufnahme zu prüfen. Spiel zwischen Zahnspitze und Adapteraufnahme kann auf Verschleiß, eine falsche Kombination oder beschädigte Sicherungsteile hinweisen.

Sicherungsbolzen und Sicherungsringe fixieren die Zahnspitze seitlich auf dem Adapter. Bei einem Zahnwechsel sollten Bolzen, Ring und Aufnahme auf Beschädigung, Verformung und ausreichende Haltefunktion geprüft werden.

Werkstatt-Hinweise zur Zuordnung

Für eine sichere Ersatzteilauswahl sollten vorhandene Bauteile vor der Bestellung gereinigt und auf lesbare Kennzeichnungen geprüft werden. Gussnummern, Referenznummern, Systemprägungen und die Lage der Sicherungsbohrung helfen bei der Zuordnung. Wenn mehrere Angaben voneinander abweichen, ist die Kombination aus Referenznummer, Systemgröße, Adapteraufnahme und Sicherung maßgeblich.

Eine seitliche horizontale Sicherung spricht für das CAT® J-System. Wenn am Altteil keine Side-Pin-Sicherung vorhanden ist, sollte das Zahnsystem vor der Bestellung abgegrenzt werden.

Abgrenzung zu anderen Zahnsystemen

Das CAT® J-System ist an der seitlichen Verriegelung über Sicherungsbolzen und Sicherungsring erkennbar. Andere Zahnsysteme arbeiten mit abweichenden Verriegelungen, Adaptergeometrien oder integrierten Sicherungskonzepten. Relevante Alternativen im LIS® Sortiment sind unter anderem CAT® K-System, Bofors B-Lock, ESCO® Ultralok® und ESCO® Super V.

Vor der Bestellung prüfen

• Ist die exakte CAT® J-Systemgröße bekannt?
• Ist eine bestätigte Referenznummer am Zahn, Adapter oder Sicherungsteil vorhanden?
• Passt das Zahnprofil zum Material und Einsatzbereich?
• Ist die vorhandene Adapteraufnahme verschlissen oder ausgeschlagen?
• Sind Sicherungsbolzen und Sicherungsring in passender Größe vorhanden?
• Bei Adaptern: Passen Messerlippenstärke, Basiskante und Fasenwinkel?

Für LIS® Schneidwerkzeuge gilt die lebenslange Bruchgarantie gemäß den LIS® Gewährleistungsbedingungen. Ausgenommen ist normaler einsatzbedingter Verschleiß; maßgeblich sind die geltenden Gewährleistungsbedingungen.

Hinweis: LIS® Ersatzteile. Markennamen wie CAT® dienen ausschließlich der Identifikation der Kompatibilität. Keine Originalteile des Herstellers.
