ESCO® Ultralok® U60 Baggerzähne & Adapter
Ultralok® U60 ist die größte reguläre Systemgröße innerhalb des ESCO® Ultralok® Programms für Schwerlast-, Mining- und Gewinnungseinsätze.
Ausgelegt für massive Adapterbauformen mit belegbaren Schneidkantenstärken bis 70 mm – adapterabhängig auch darüber hinaus.
- Einsatz: Mining, Schwerer Abbruch, Großgeräte
- Systemaufbau: Zweiteilig mit integrierter Verriegelung
- Komponenten: Zähne, Adapter, Wear Caps und Reparaturlösungen
📞 +49 (0)2241 26 56 700
→ Zur Übersicht aller Größen: ESCO® Ultralok® System
Suche nach Maßen (z.B. 400/74/72.5W)
Systemdefinition U60
Die Systemgröße U60 definiert die konstruktive Schnittstelle zwischen Zahn und Adapter im oberen Schwerlastsegment.
Typischer Einsatzbereich:
Kettenbagger und Großradlader ab ca. 70 Tonnen Maschinenklasse.
Hinweis:
Die Maschinenklasse dient ausschließlich als Referenzwert. Maßgeblich ist die eingeprägte Systemgröße „U60“ am Bauteil.
Die Verriegelung ist in die Zahnspitze integriert. Separate Sicherungsbolzen sind konstruktiv nicht erforderlich.
Schneidkanten- und Messerstärken im U60 System
U60-Adapter sind für massive Schneidkanten ausgelegt z.B.:
60 mm Schneidkante (z. B. Adapterserie 3811A-U60)
70 mm Schneidkante (z. B. Adapterserie 3858B-U60)
Je nach Adapterbaureihe sind darüber hinaus verstärkte Varianten verfügbar.
Die Auswahl erfolgt stets adapterabhängig.
Baggerzahn-Geometrien U60
U60S – Standard
U60C – Meißel
U60P – Spitz
U60T – Twin
U60F – Flare
U60H – Heavy
Heavy Back Varianten:
U60SHB
U60PHB
U60THB
U60CHB
U60HHB
Laderzahn-Geometrien U60
U60A – Laderzahn
U60AP – Abrasiv Penetration
U60AR – Verstärkte Laderform
Heavy Back Varianten:
U60AHB
U60APHB
U60ARHB
AHS-Varianten:
U60AHS
U60AHSB
Diese Bauformen verfügen über verstärkte Unterseitengeometrien zum Schutz des Löffelbodens in hochabrasiven Anwendungen.

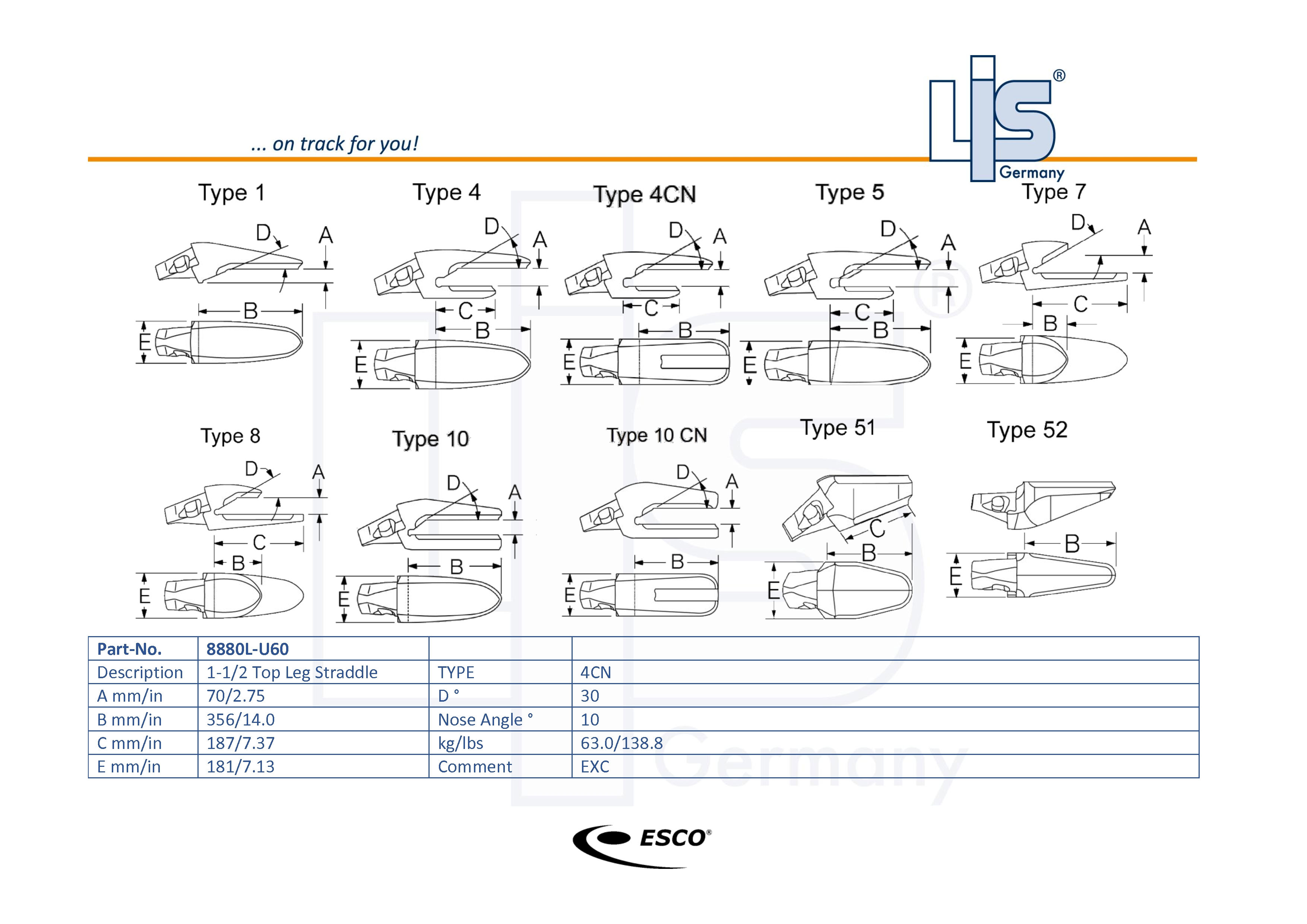

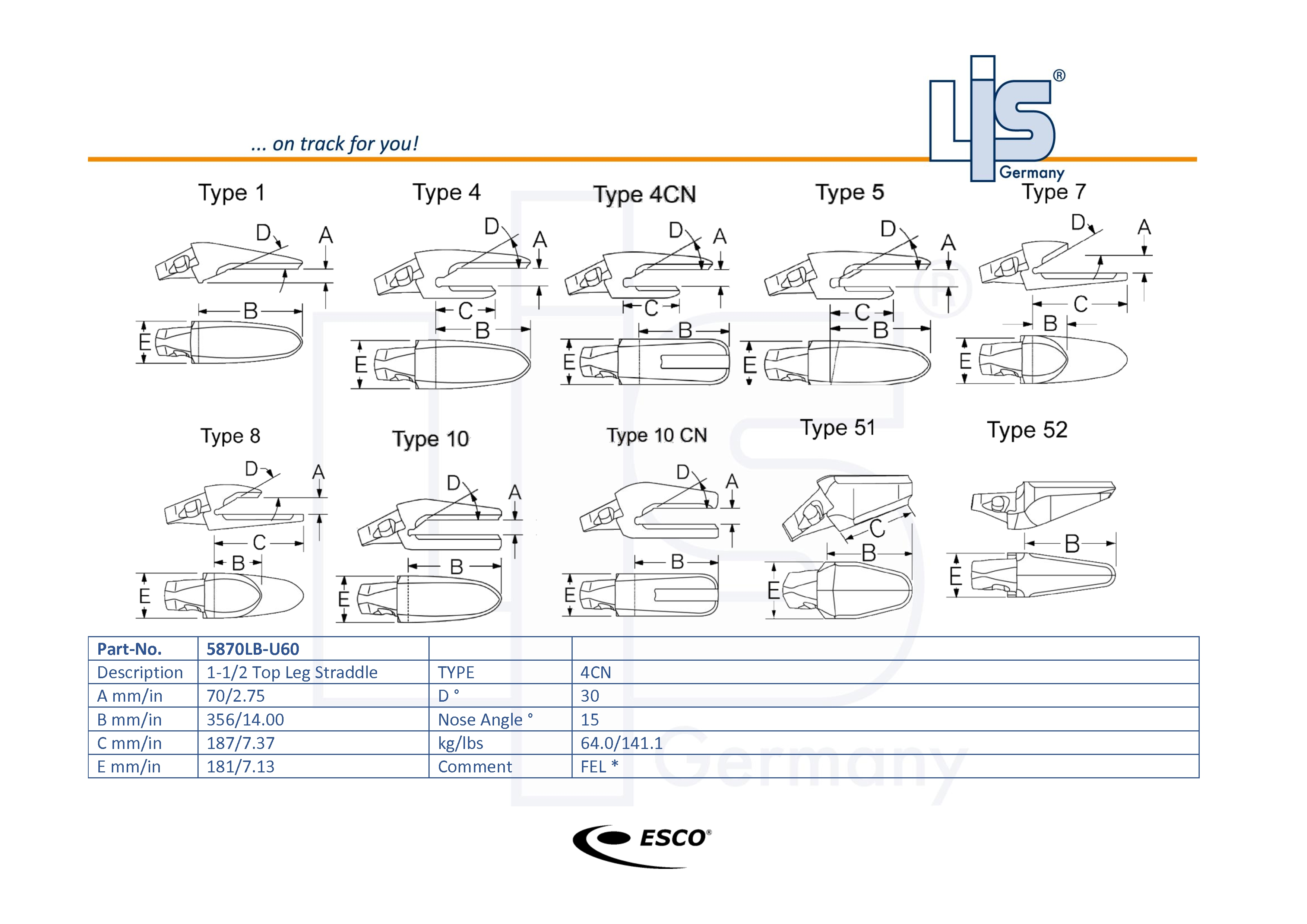

Adapter mit Wear Cap (W-Serie)
Im U60-System sind Adaptervarianten mit W-Suffix verfügbar.
Diese Adapter sind für den Einsatz separater Wear Caps (z. B. WCU60) vorbereitet.
Die Wear Cap schützt den oberen Schenkel des Adapters vor direktem Verschleiß und reduziert Reparaturaufwand im Mining-Betrieb.
Reparaturlösung: Weld-on Nose (WN-U60)
Der Artikel WN-U60 dient als Anschweißnase für Reparaturzwecke.
Bei verschlissener Adapteraufnahme kann die Nase ersetzt werden, ohne den kompletten Adapter aus dem Löffel zu entfernen.
Diese Lösung reduziert Stillstandszeiten im Schwerlastbetrieb.
Position innerhalb der Systemhierarchie
U55 – für ca. 45–70t Maschinen
U60 – ab ca. 70t Maschinen
Die Auswahl erfolgt ausschließlich über die Systemprägung.
→ Weitere Größen: [U20] | [U25] | [U30] | [U35] | [U40] | [U45] | [U55]
Technische Identifikation vor Bestellung
Vor Bestellung prüfen:
Ist „U60“ eingeprägt?
Welche Schneidkantenstärke liegt an?
Welche Adapterbauform ist verbaut?
Welche Zahngeometrie entspricht dem Einsatzprofil?
Bei Unsicherheiten unterstützt der technische Vertrieb von LIS®.
📞 +49 (0)2241 26 56 700
Hinweis: ESCO® und Ultralok® sind eingetragene Marken der jeweiligen Rechteinhaber.
