Baggerzähne & Zahnadapter passend für CAT® J350
Für das CAT® J350 Zahnsystem sind Baggerzahn bzw. Zahnspitze, Zahnadapter bzw. Zahnhalter und seitliche Sicherung gemeinsam zu prüfen. Technisch maßgeblich sind Referenznummer, Zahnprofil, Adapterbauform, Sicherungsbohrung und Zustand der vorhandenen J350-Aufnahme.
- J350-Bauteile: Zahnspitzen, Doppelsteg-Adapter, Flush-Mount-Adapter, Eckadapter, geschraubte Mitteladapter, Sicherungsstift 8E6358 und Sicherungsring 8E6359
- Zahnprofile: Kurz, Lang, Penetration, Spitzzahn, Doppelspitz, Rock Chisel, Rock Loader, Heavy Duty, Abrasion und Breit
- Prüfpunkte: Referenznummer, Zahnprofil, Adapteraufnahme, Sicherungsbohrung und Zustand der vorhandenen Bauteile
📞 +49 (0)2241 26 56 700
Hinweis: LIS® Ersatzteile. Markennamen wie CAT® dienen ausschließlich der Identifikation der Kompatibilität. Keine Originalteile des Herstellers.
CAT® J350: Zahnprofile, Adapterbauformen und Sicherung
CAT® J350 ist eine eigenständige Größe innerhalb des seitlich verriegelten CAT® J-Systems. Die Zahnspitze wird auf eine passende J350-Adapteraufnahme geschoben und seitlich über Sicherungsstift und Sicherungsring fixiert. Für die Auswahl sind Referenznummer, Zahnprofil, Adapterbauform, Sicherungsbohrung und Zustand der vorhandenen Aufnahme maßgeblich.
J350-Baggerzähne, J350-Zahnadapter und Sicherungsteile müssen zur gleichen Systemgröße passen. Für die Abgrenzung zu anderen Größen dient die Übersicht CAT® J-System. Weitere Zahnsysteme sind unter Zähne und Zahnsysteme eingeordnet.
J350-Zahnspitzen nach Referenz und Einsatzprofil auswählen
Bei CAT® J350 ist das Zahnprofil ein zentrales Auswahlkriterium. J350-Zahnspitzen unterscheiden sich in Länge, Eindringverhalten, Schneidbreite, Verschleißvolumen und Einsatzprofil. Entscheidend bleibt die Kombination aus Referenznummer, Profil und vorhandener J350-Adapteraufnahme.
- 1U3351: kurze J350-Zahnspitze, wenn eine kürzere Bauform gegenüber langen Profilen benötigt wird
- 1U3352: lange J350-Zahnspitze für allgemeine Aushub- und Ladeanwendungen
- 9J4359: Scharf- bzw. Penetrationsprofil für verdichtete oder schwer eindringbare Materialien
- 9W2359: Spitzzahn in Tiger-Ausführung für schmale Eindringgeometrie
- 1359357: Doppelspitz- bzw. Twin-Tiger-Ausführung für bruchfähige oder abrasive Materialien
- 1U3352 RC: Rock-Chisel-Ausführung für steinige und abrasive Einsatzbedingungen
- 4T2353 RP2: Rock-Loader-Ausführung für Ladeanwendungen mit höherer Verschleißbeanspruchung
- 9N4352: lange Heavy-Duty-Ausführung mit erhöhtem Verschleißvolumen
- 9N4353: Abrasion-Ausführung für verschleißintensive Materialien
- 8J3350: breite Zahnform für Anwendungen mit größerer Schneid- oder Aufstandsfläche
Die Begriffe Baggerzahn, Zahnspitze, Löffelzahn und Schaufelzahn werden im Markt unterschiedlich verwendet. Für die technische Zuordnung bei J350 sind Referenznummer, Zahnprofil, Adapteraufnahme und passende Sicherung entscheidend.
J350-Zahnadapter: Bauform und Aufnahme prüfen
J350-Zahnadapter bilden die Schnittstelle zwischen Messerlippe bzw. Basiskante und Zahnspitze. Die Adapterauswahl richtet sich nach Messerlippe, Basiskante, Position am Werkzeug und vorhandener Aufnahme. Je nach Aufbau kommen Doppelsteg-Adapter, Flush-Mount-Adapter, linke und rechte Eckadapter sowie geschraubte Mitteladapter zum Einsatz.

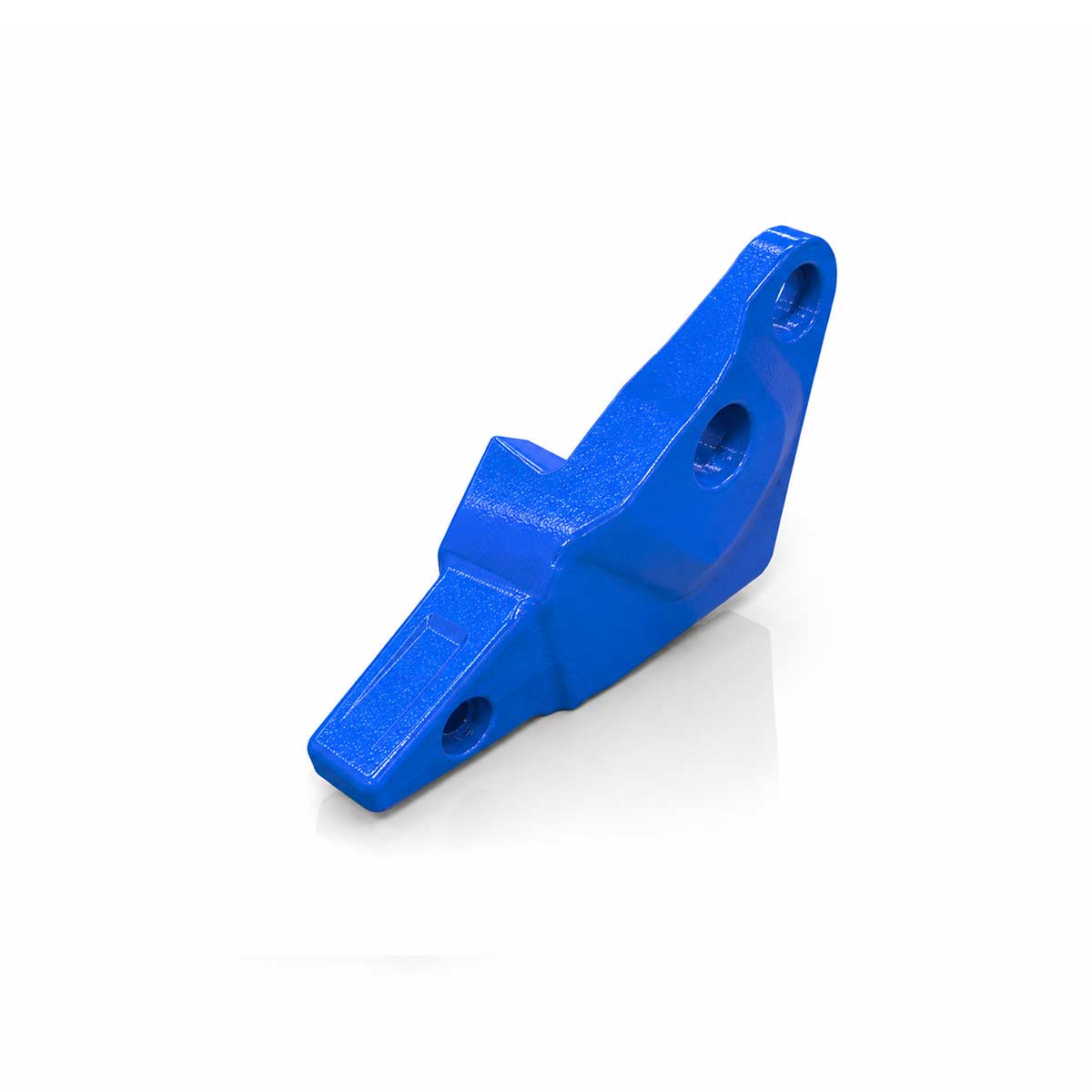

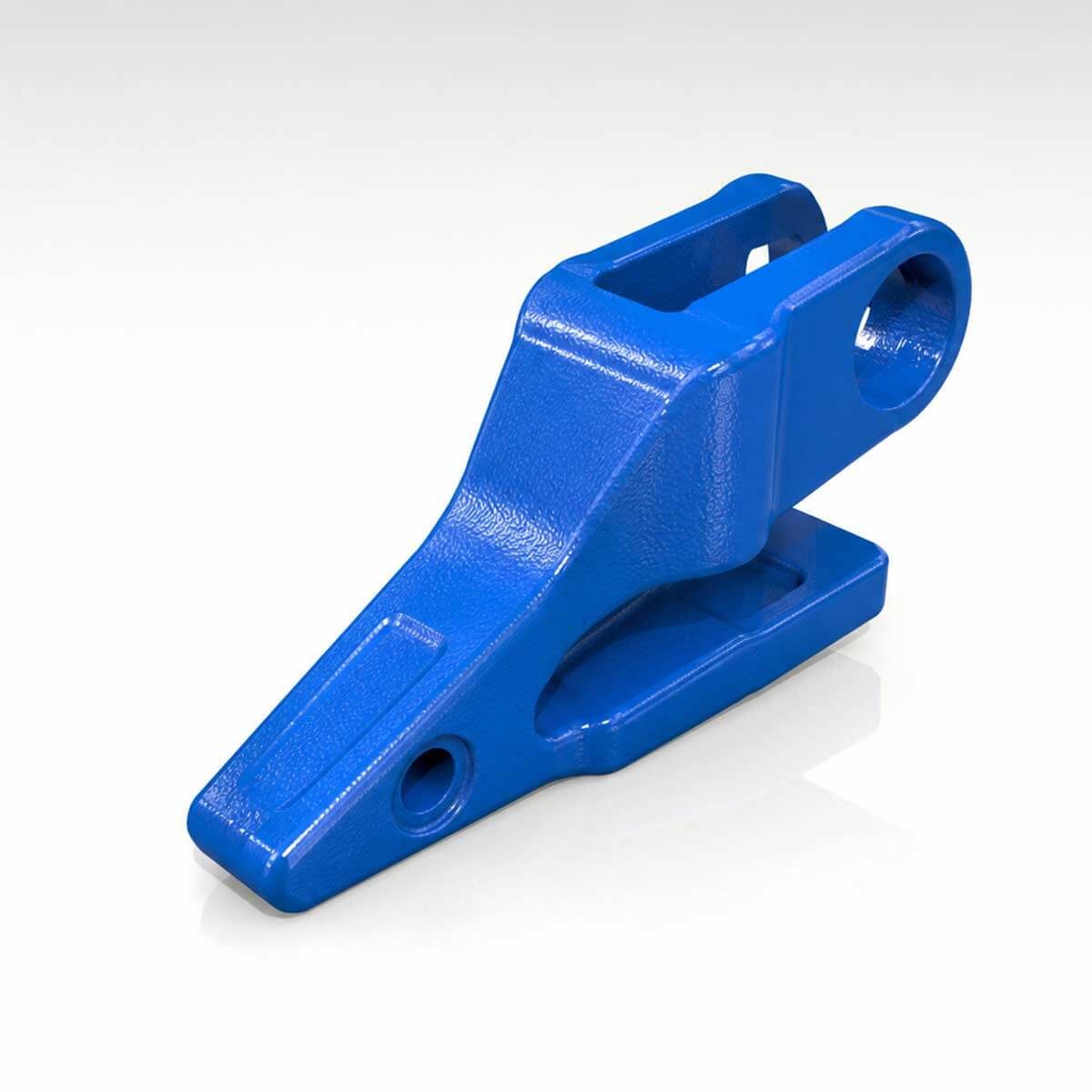

Relevante J350-Adapterreferenzen sind unter anderem 6I6354, 3G8354, 3G5358, 8E5358, 3G5359, 1U1354 und 3G3357. Vor der Montage sollten Messerlippenstärke, Basiskante, Fasenwinkel, Schweißsituation und Verschleißzustand der vorhandenen Aufnahme geprüft werden.
Spiel zwischen Zahnspitze und Adapter kann auf eine ausgeschlagene Aufnahme, eine falsche Systemgröße oder beschädigte Sicherungsteile hinweisen. Bei J350 ist die korrekte Kombination aus Zahnspitze, Adapterbauform, Sicherungsbohrung und Sicherung entscheidend.
Sicherung bei CAT® J350: 8E6358 und 8E6359
In der LIS® J350-Zuordnung sind 8E6358 als Sicherungsstift und 8E6359 als Sicherungsring relevant. Beide Bauteile dienen der seitlichen Verriegelung der Zahnspitze und müssen zur vorhandenen J350-Aufnahme sowie zur Sicherungsbohrung passen.
Bei einem Zahnwechsel sollten Sicherungsstift, Sicherungsring und Adapteraufnahme gemeinsam geprüft werden. Verschlissene Sicherungsteile, beschädigte Bohrungen oder Spiel an der Zahnspitze können die Verbindung zwischen Zahn und Adapter beeinträchtigen.
Abgrenzung zu J300 und J400
CAT® J350 liegt zwischen kleineren J300-Komponenten und größeren J400-Baugrößen. Die Systeme sind nicht allein über Zahnform oder Löffelgröße sicher unterscheidbar. Maßgeblich sind Referenznummer, Adapteraufnahme, Sicherungsbohrung und die zugehörigen Sicherungsteile.
Wenn die vorhandene Aufnahme kleiner ausfällt oder die Referenz nicht zur J350-Größe passt, kann CAT® J300 relevant sein. Bei größerer Adapteraufnahme, abweichender Sicherungsgeometrie oder passenden J400-Referenzen sollte CAT® J400 geprüft werden.
Vor der Bestellung prüfen
- Welche Referenznummer ist am vorhandenen Zahn, Adapter oder Sicherungsteil erkennbar?
- Ist die vorhandene Aufnahme eindeutig für CAT® J350 ausgelegt?
- Passt das Zahnprofil zur Anwendung: Kurz, Lang, Penetration, Spitzzahn, Doppelspitz, Rock Chisel, Rock Loader, Heavy Duty, Abrasion oder Breit?
- Ist der Adapter verschlissen, ausgeschlagen oder an der Schweißaufnahme beschädigt?
- Passen Sicherungsstift 8E6358 und Sicherungsring 8E6359 zur vorhandenen Sicherungsbohrung?
- Bei Adaptern: Stimmen Messerlippenstärke, Basiskante und Fasenwinkel mit der Adapterausführung überein?
Für LIS® Schneidwerkzeuge gilt die lebenslange Bruchgarantie gemäß den LIS® Gewährleistungsbedingungen. Ausgenommen ist normaler einsatzbedingter Verschleiß; maßgeblich sind die geltenden Gewährleistungsbedingungen.
