ESCO® Ultralok® U45 Baggerzähne & Adapter
Ultralok® U45 ist die Systemgröße für das obere Heavy-Duty-Segment im Erd-, Abbruch- und Gewinnungsbereich.
Ausgelegt für Schneidkantenstärken von 50 mm bis 60 mm.
- Einsatzbereich: Gewinnung, Fels, schwerer Abbruch
- Systemaufbau: Zweiteilig mit integrierter Verriegelung
- Komponenten: Original ESCO® Zähne, Adapter und Schutzsysteme
📞 +49 (0)2241 26 56 700
→ Zur Übersicht aller Größen: ESCO® Ultralok® System
Suche nach Maßen (z.B. 400/74/72.5W)
Systemdefinition U45
Die Systemgröße U45 definiert die konstruktive Verbindung zwischen Zahn und Adapter im oberen Schwerlastsegment des ESCO® Ultralok® Systems.
Typischer Einsatzbereich:
Kettenbagger und Großradlader der ca. 35–50 Tonnen Klasse mit Schneidkanten- und Messerstärken von 50 mm oder 60 mm.
Hinweis:
Die Maschinenklasse dient ausschließlich als Referenzwert und ist kein Identifikationsmerkmal. Maßgeblich ist die eingeprägte Systemgröße „U45“ am Altteil.
Die Verriegelung ist in die Zahnspitze integriert. Separate Sicherungsstifte oder Hammerbolzen sind konstruktiv nicht erforderlich.
Schneidkanten- und Messerstärken im U45 System
Im Schwerlastbereich werden Löffel konstruktiv verstärkt und mit massiven Schneidmessern ausgestattet.
U45-Adapter sind typischerweise ausgelegt für:
50 mm Schneidkante
60 mm Schneidkante
Neben der Systemgröße ist die tatsächliche Messerstärke das zentrale Auswahlkriterium bei der Adapter- und Zahnauswahl.
Baggerzahn-Geometrien im U45 System
Für schwere Erd- und Felseinsätze stehen folgende Geometrien zur Verfügung:
U45S – Standard
U45C – Meißel
U45P – Spitz
U45T – Twin
HB-Varianten (Heavy Back) mit verstärktem Rückenverschleiß:
U45SHB
U45PHB
U45THB
U45CHB
U45HHB
CXT-Varianten – Extreme Penetration im Fels
U45CXT
U45CXTHB
Diese Varianten sind für harte, felsige Materialien und hohe Penetrationsanforderungen konzipiert.
Laderzahn-Geometrien im U45 System (Radlader-Anwendungen)
Im U45-Portfolio sind eigenständige Laderzahn-Geometrien enthalten:
U45A – Laderzahn
U45AP – Abrasiv Penetration
U45APV – Abrasiv Penetration V-Profil
U45AF – Abrasiv Flare
Diese Varianten sind speziell für Radlader-Anwendungen im schweren Materialumschlag ausgelegt.
Adapter-, Eck- und Flankenschutzkomponenten U45
Das U45-System umfasst massive Adapter- und Schutzkomponenten für hohe Belastungen:

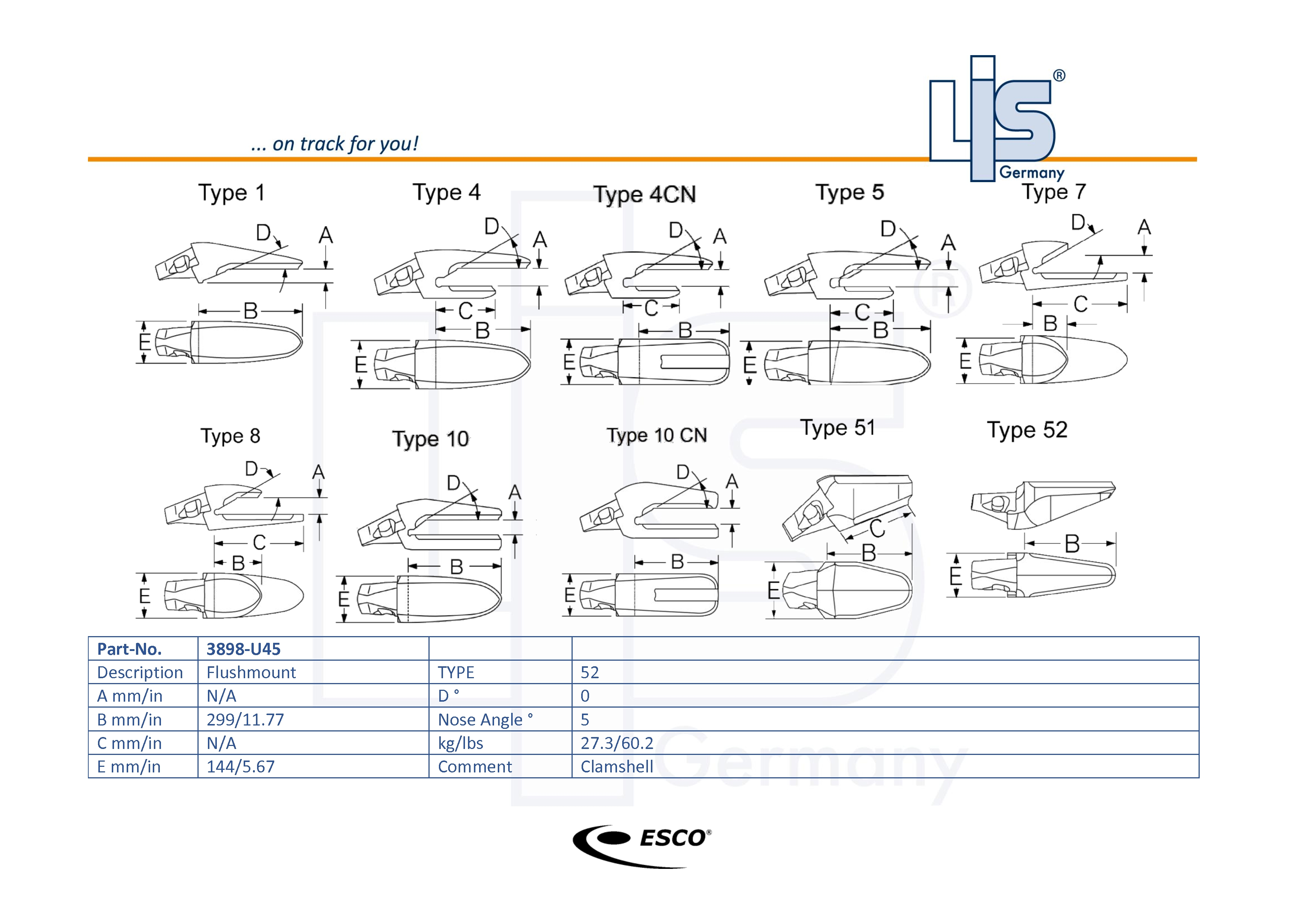

Anschweißadapter
Anschraubadapter (Bolt-On)
Eckadapter links / rechts
Center-Varianten (z. B. CCEW, LCE, RCE)
Seiten- und Flankenschutz
Im Fels- und Abbruchbereich erhöht korrekt dimensionierter Eck- und Flankenschutz die Standzeit der Adapteraufnahme erheblich.
Abgrenzung zu benachbarten Systemgrößen
Die Größe U45 positioniert sich innerhalb des Ultralok® Systems zwischen:
U40 – für ca. 25–35t Maschinen
U45 – für ca. 35–50t Maschinen
U55 – für ca. 50–70t Maschinen
Die Unterscheidung erfolgt nicht über das Maschinengewicht, sondern über die tatsächliche Systemprägung am Bauteil.
→ Weitere Größen: [U20] | [U25] | [U30] | [U35] | [U40] | [U55] | [U60]
Original Zubehör und Werkzeuge
Zum U45-System gehören auch:
Montierhebel (z. B. PB15CG)
Reinigungswerkzeuge (z. B. 84001)
Box-Varianten und Verriegelungskomponenten
Original Werkzeuge unterstützen einen kontrollierten Zahnwechsel im Schwerlastsegment.
Technische Identifikation vor Bestellung
Vor Bestellung prüfen:
Ist „U45“ am Altteil eingeprägt?
Welche Schneidkanten- bzw. Messerstärke liegt an (50 mm oder 60 mm)?
Welche Adapterbauform ist verbaut?
Welche Zahngeometrie entspricht dem Einsatzprofil?
Bei Unsicherheiten unterstützt Sie der technische Vertrieb von LIS®.
📞 +49 (0)2241 26 56 700
Hinweis: ESCO® und Ultralok® sind eingetragene Marken der jeweiligen Rechteinhaber.
