Hydraulik Leitungsfilter für Baumaschinen

Hydraulik Leitungsfilter für Druck-, Rücklauf- und Saugleitungen

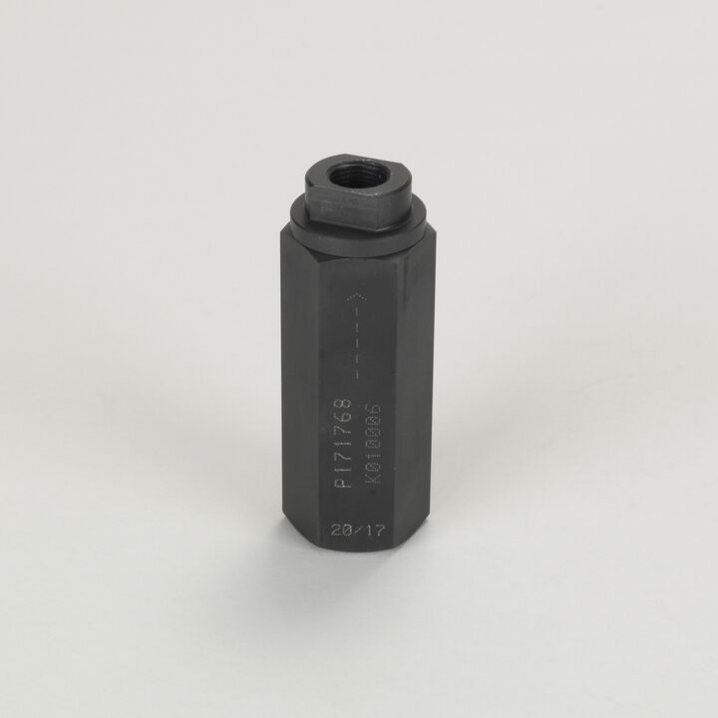

• Leitungsfilter im Druckkreis: Inline-Filter für definierte Druckstufen und den Schutz nachgelagerter Komponenten

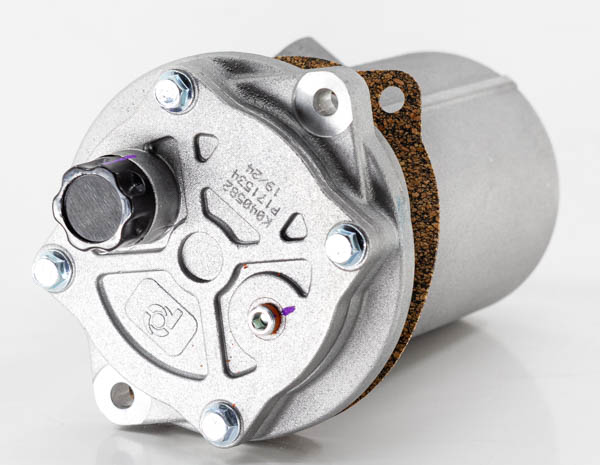

• Leitungsfilter im Rücklauf: Inline-Filter zur Filtration des in den Tank zurückströmenden Hydrauliköls
• Leitungsfilter auf der Saugseite: Inline-Baugruppen für die Ansaugseite vor der Pumpe
• Umschalt- und Duplexfilter: Leitungsfilter für Anwendungen mit umschaltbarer Filterstufe ohne Unterbrechung des Ölstroms

Maßgeblich ist die Position des Leitungsfilters im Hydraulikkreislauf. Druck-, Rücklauf- und Sauganwendungen unterscheiden sich in Belastung, Filteraufgabe und Bauform und sind nicht austauschbar.

Leitungsfilter nach Referenznummer, Einbauposition, Druckbereich und Volumenstrom

Leitungsfilter werden über Referenznummer, Einbauposition, zulässigen Druckbereich und Volumenstrom eindeutig zugeordnet. Maßgeblich ist die Übereinstimmung mit der vorhandenen Inline-Baugruppe.

Optisch ähnliche Leitungsfilter unterscheiden sich häufig in Baugröße, Anschlussbild, Ausführung des Filtergehäuses oder zulässigem Druckbereich und sind nicht automatisch systemgleich.

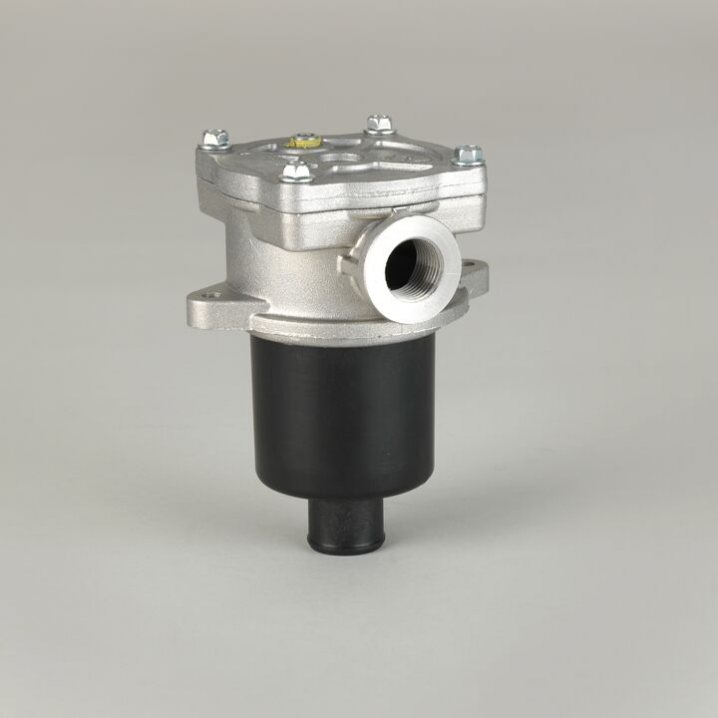

Leitungsfiltergehäuse, Filterköpfe und komplette Inline-Baugruppen

Die Kategorie umfasst komplette Leitungsfilter, Leitungsfiltergehäuse, Filterköpfe und systemabhängige Inline-Baugruppen. Maßgeblich ist die Übereinstimmung mit dem vorhandenen Filteraufbau.

Im Ersatzteilgeschäft ist deshalb klar zwischen komplettem Leitungsfilter, Gehäuse, Filterkopf und passendem Filterelement zu unterscheiden.

Druckbereich und Systembelastung richtig zuordnen

Leitungsfilter müssen zur Einbauposition und zum zulässigen Druckbereich der vorhandenen Baugruppe passen. Druckseitige Inline-Filter sind konstruktiv anders ausgelegt als Leitungsfilter im Rücklauf oder auf der Saugseite.

Eine nicht passende Druckauslegung führt zu unzulässigem Differenzdruck, vorzeitigem Bypass-Ansprechen oder Funktionsstörungen im Hydrauliksystem.

Bypassventil, Wartungsanzeiger und Systemausstattung

Systemabhängig sind Leitungsfilter mit Bypassventil, Wartungsanzeiger oder weiteren Ausstattungsmerkmalen ausgeführt. Diese Merkmale sind Teil der vorhandenen Baugruppe und bei der Auswahl zu berücksichtigen.

Besonders bei druck- und rücklaufseitigen Leitungsfiltern ist die vorhandene Systemausstattung maßgeblich für die korrekte Zuordnung von Baugruppe, Gehäuse, Filterkopf und Element.

Passende Elemente und Systemumfeld für Leitungsfilter

Leitungsfilter stehen in direktem Zusammenhang mit Hydraulikfilterelementen für die jeweilige Inline-Baugruppe.

Je nach Einbauposition bestehen enge Bezüge zu Druckfiltern, Rücklauffiltern und Saugfiltern. Ergänzend relevant sind Filterköpfe, Wartungsanzeiger sowie weitere systembezogene Komponenten aus dem Hydraulikfilter-Zubehör.

Auswahlkriterien für Leitungsfilter

• Referenznummer: eindeutige Identifikation des vorhandenen Leitungsfilters
• Einbauposition: Druckleitung, Rücklaufleitung oder Saugleitung
• Druckbereich: passend zur vorhandenen Systembelastung
• Volumenstrom / Baugröße: abgestimmt auf die hydraulische Leistung des Systems
• Bauform und Anschlussbild: passend zum vorhandenen Filtergehäuse und Leitungsaufbau
• Systemausstattung: Bypassventil, Wartungsanzeiger oder Umschaltfunktion

Vor Bestellung prüfen

• Referenznummer des vorhandenen Leitungsfilters
• Einbauposition: Druck-, Rücklauf- oder Saugleitung
• Druckbereich und Volumenstrom
• Bauform, Gehäuse und Anschlussausführung
• Vorhandene Systemausstattung wie Bypass, Anzeige oder Umschaltfunktion

Leitungsfilter im bestehenden Hydrauliksystem

Leitungsfilter sind Bestandteil der Kategorie Baumaschinen Hydraulikfilter und arbeiten als Inline-Baugruppen in definierten Leitungsabschnitten des Hydrauliksystems. Maßgeblich ist die technische Zuordnung zur vorhandenen Einbauposition, zum Druckbereich und zum erforderlichen Volumenstrom.
