ESCO® Ultralok® U35 Baggerzähne & Adapter

Systemdefinition U35 – Die Heavy-Duty Klasse

Die Systemgröße U35 definiert die konstruktive Schnittstelle zwischen Zahn und Adapter für Maschinen im Bereich 20 bis 25 Tonnen. In dieser Gewichtsklasse steigen die Hebelkräfte, Ausbrechkräfte und die Belastungen auf Schweißnähte massiv an.

• Identifikation: Erfolgt ausschließlich über die eingeprägte Kennzeichnung „U35“ am Altteil (Maschinengewicht dient nur als Referenzwert).

• Arbeitssicherheit: Die Verriegelung ist fest in die Zahnspitze integriert. Es gibt keine klassischen Hammerstifte. Gerade im schweren 25-Tonnen-Segment eliminiert dies das Verletzungsrisiko durch unkontrollierte Hammerschläge und reduziert unnötige Standzeiten beim Zahnwechsel drastisch.

Abgrenzung innerhalb der Ultralok® Systemhierarchie

Zur klaren Ersatzteilzuordnung und Vermeidung von Fehlkäufen positioniert sich U35 exakt zwischen:

• U30: Typischer Bereich 15–20 Tonnen

• U35: Typischer Bereich 20–25 Tonnen (Schwerer Erd- und Tiefbau)

• U40: Typischer Bereich 25–35 Tonnen Eine falsche Systemgröße führt bei diesen hohen Kräften sofort zu Spielbildung und vorzeitigem Verschleiß der Adapteraufnahme.

→ Weitere Größen: [U20] | [U25] | [U30] | [U40] | [U45] | [U55] | [U60]

Schneidkantenlogik U35 (40 mm / 45 mm / 50 mm)

Im Heavy-Duty-Segment werden Baggerlöffel deutlich stärker gepanzert. Neben der Systemgröße (U35) ist die exakte Lippenstärke das wichtigste Auswahlkriterium. U35-Anschweißadapter werden typischerweise für folgende Schneidkanten gefertigt:

• 40 mm

• 45 mm

• 50 mm

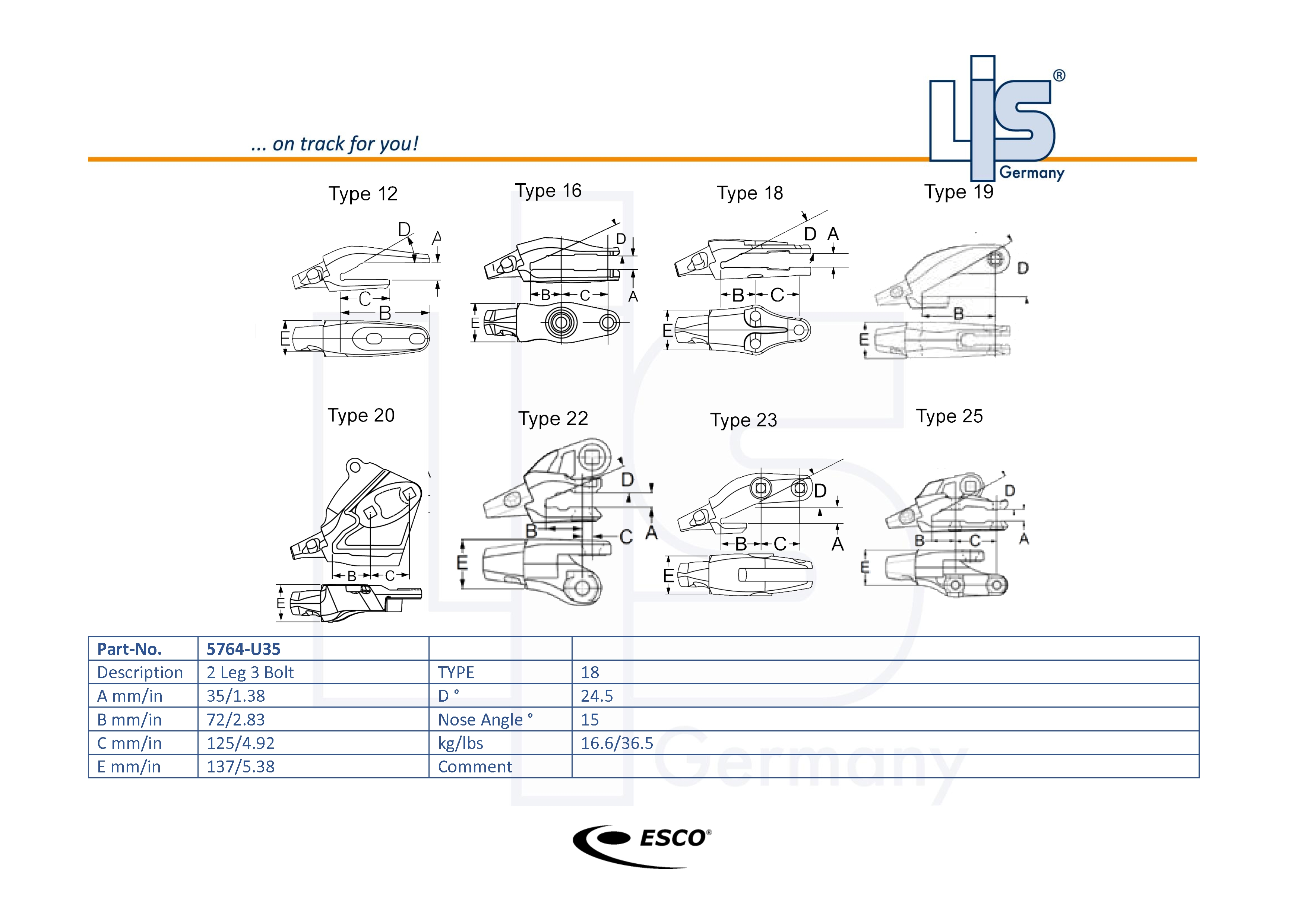

U35 Adapterbauformen & Kraftfluss

U35-Anschweißadapter verfügen über längere und massivere Schenkel (Straps), um die auftretenden Hebelkräfte kontrolliert und formschlüssig in das Löffelmesser abzuleiten. Verfügbare Varianten:

• Einschenklige Anschweißadapter (Single Strap)

• 1-1/2 schenklige Heavy-Duty-Varianten (verstärkter Unterschenkel)

• Eckadapter

• Anschraubadapter (Bolt-On)

U35 Baggerzahn-Geometrien

Für unterschiedlichste Bodenbedingungen stehen folgende Zahnformen zur Verfügung:

• U35S (Standard): Für universelle Erdbewegung.

• U35C (Meißel):Verbesserte Penetration in zähen, bindigen Böden.

• U35P (Spitz): Maximale Eindringkraft für harten, felsigen Untergrund.

• U35F (Planierform): Breites Profil für Grabensohlen und Planum.

• U35AP (Abrasiv): Erhöhtes Verschleißvolumen für stark abrasive Materialien.

• U35T (Twin / Doppelspitz): Für Eck- und Aufreißpositionen.

Technische Identifikation vor Bestellung

Zur Vermeidung von Fehlbestellungen prüfen Sie bitte direkt am Löffel:

1. Ist „U35“ eindeutig am Altteil eingeprägt?

2. Welche Schneidkantenstärke liegt vor (40 mm, 45 mm oder 50 mm)?

3. Welcher Adaptertyp (z.B. 1-1/2 schenklig) ist verbaut?

4. Welche Zahngeometrie entspricht Ihrem Einsatzprofil?

Hinweis: ESCO® und Ultralok® sind eingetragene Marken der jeweiligen Rechteinhaber.
