Wartungsschalter für Luftfilter – Baumaschinen

Funktion im Luftfiltersystem

Wartungsschalter erfassen den Belastungszustand des Luftfiltersystems über die Filterrestriktion im Ansaugsystem und reagieren, sobald der definierte Schaltwert erreicht wird. Das Signal wird elektrisch an Anzeige, Maschinenüberwachung oder Steuerung weitergegeben.

Sie sind Bestandteil der zustandsabhängigen Wartungslogik und dienen dazu, den Wartungsbedarf auf Basis der tatsächlichen Filterbelastung zu erfassen.

Technische Varianten und Schaltlogik

Die in dieser Kategorie geführten Wartungsschalter sind überwiegend auf definierte Restriktionswerte im mbar-Bereich ausgelegt und unterscheiden sich insbesondere in folgenden Merkmalen:

• Schaltpunkt: z. B. 35 mbar, 50 mbar, 55 mbar, 60 mbar, 65 mbar, 70 mbar oder 80 mbar
• Kontaktart: Öffner oder Schließer
• Ausführung: elektrische Wartungsschalter für unterschiedliche Systemkonzepte
• Systembezug: passend zur jeweiligen Luftfilter- und Maschinenlogik

Der Schaltpunkt muss zum zulässigen Restriktionsbereich des eingesetzten Luftfiltersystems passen. Eine falsche Auslegung verschiebt den Wartungszeitpunkt und beeinflusst die Betriebssicherheit des Ansaugsystems.

Einsatzbereiche

• Bagger und Radlader
• Dozer und Off-Highway-Maschinen
• Land- und Forstmaschinen
• stationäre Aggregate

Wartungsschalter werden überall dort eingesetzt, wo Luftfiltersysteme unter Staubbelastung arbeiten und der Wartungszustand elektrisch erfasst oder weitergegeben werden soll.

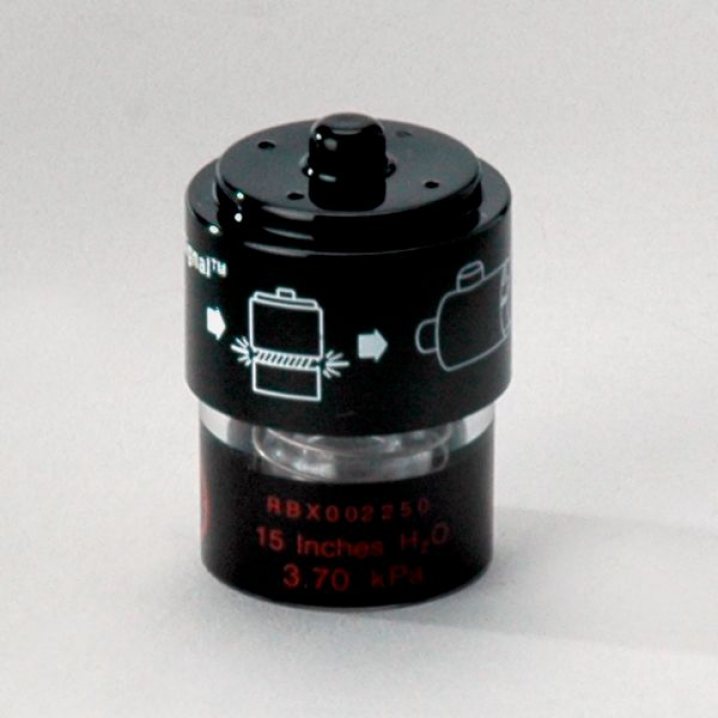

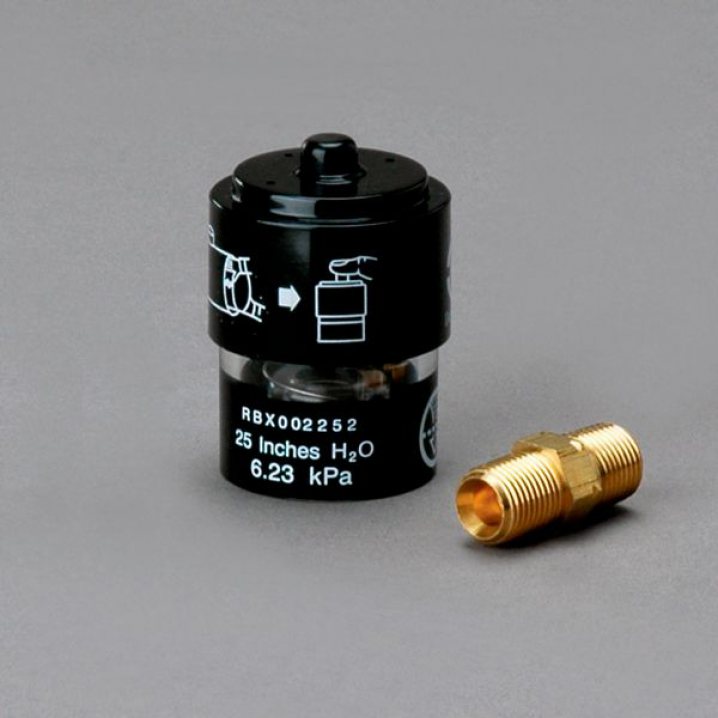

Abgrenzung zu Wartungsanzeigern

Wartungsschalter und Wartungsanzeiger erfüllen denselben Grundzweck, unterscheiden sich jedoch in der Signalweitergabe. Wartungsschalter arbeiten elektrisch, während Wartungsanzeiger den Belastungszustand optisch anzeigen.

Die Auswahl richtet sich nach der vorhandenen Maschinenlogik und der vorgesehenen Art der Wartungsrückmeldung.

Systembezug innerhalb des Luftfilter-Zubehörs

Wartungsschalter sind Teil des Luftfilter-Zubehörs und stehen in direktem Zusammenhang mit Komplettluftfiltersystemen und den darin eingesetzten Luftfilterelemente.

Im Gesamtsystem erfassen sie den Belastungszustand des nachgeschalteten Filterelements. Die Entlastung der Ansaugstrecke durch Vorabscheider – Zyklone beeinflusst dabei auch den Verlauf der gemessenen Filterrestriktion.

Zuordnung und Auswahl

Die Auswahl erfolgt über Referenznummer, Schaltpunkt, Kontaktart und Systemausführung. Entscheidend ist die Übereinstimmung mit dem vorhandenen Luftfiltersystem und der vorgesehenen elektrischen Signalverarbeitung.

Insbesondere bei systemgebundenen Wartungsschaltern ist die Referenzzuordnung maßgeblich.

Vor Bestellung prüfen

• Referenznummer
• Schaltpunkt in mbar
• Kontaktart: Öffner oder Schließer
• Systemausführung und Anschluss
• Einbindung in Anzeige oder Steuerung
