ESCO® Original Ultralok® Zahnsystem
Hammerloser Zahnwechsel.
Das ESCO® Ultralok® Zahnsystem ist ein zweiteiliges Originalsystem mit integrierter Verriegelung.
Systemgrößen: U20 bis U60.
- Aufbau: Zahnspitze + Anschweißadapter
- Verriegelung: im Zahn integriert (kein separates Sicherungselement)
- Wechsel: über definiertes Hebelwerkzeug (Pry Tool)
📞 +49 (0)2241 26 56 700
→ Zur Übersicht aller: Zähne und Zahnsysteme
Suche nach Zahngröße (z.B. J200, U35, V59)
Systemarchitektur: integrierte Verriegelung

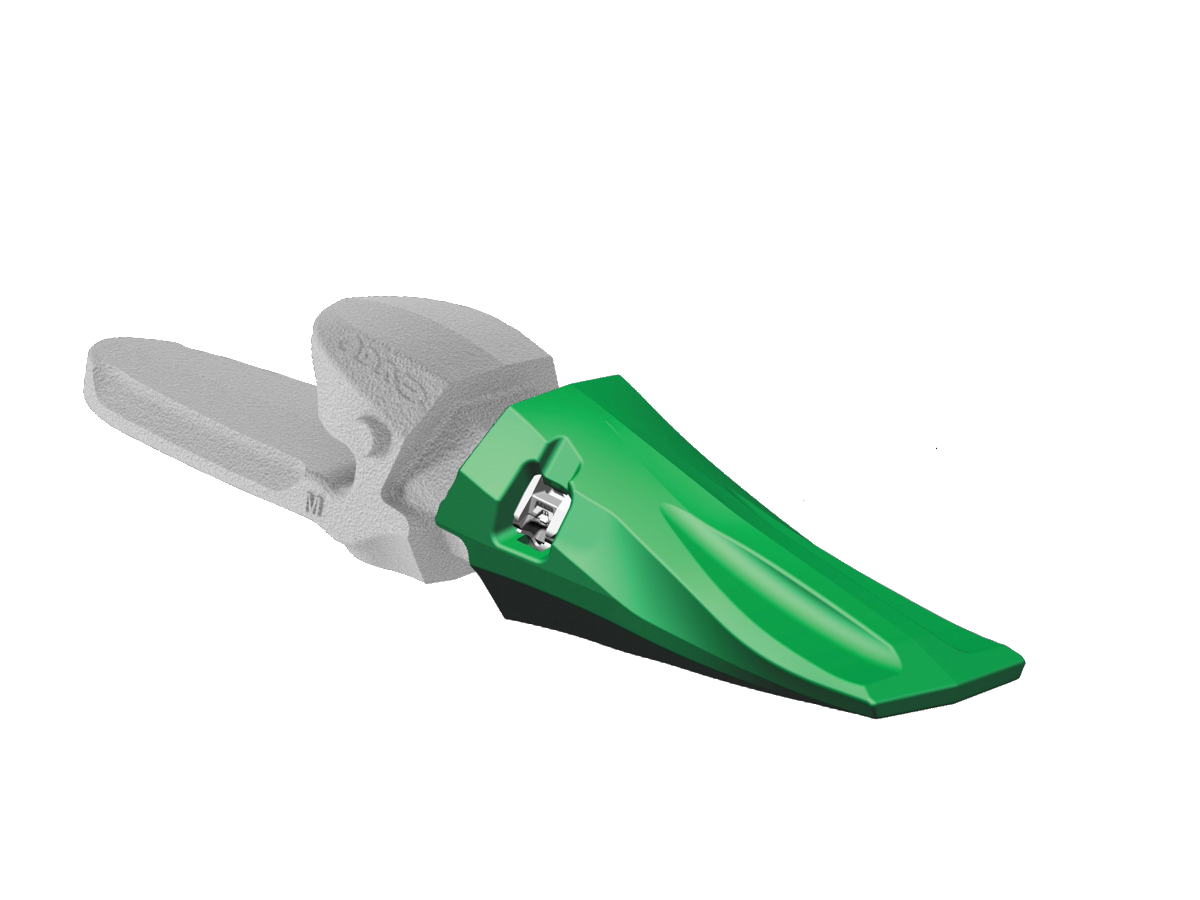

Ultralok® ist konstruktiv als zweiteiliges Zahnsystem ausgelegt:

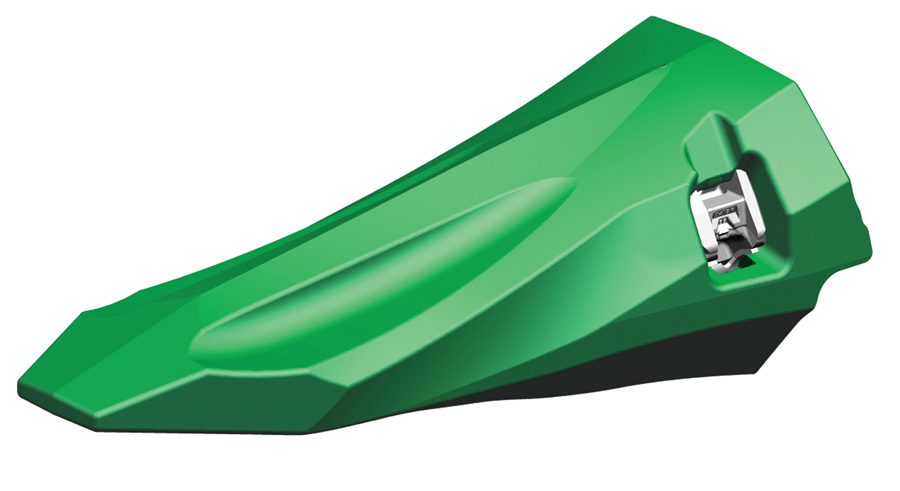

Zahnspitze (Point)
Die Verriegelung ist Bestandteil der Zahnspitze. Separate Sicherungsstifte oder Gummiringe sind konstruktiv nicht vorgesehen.

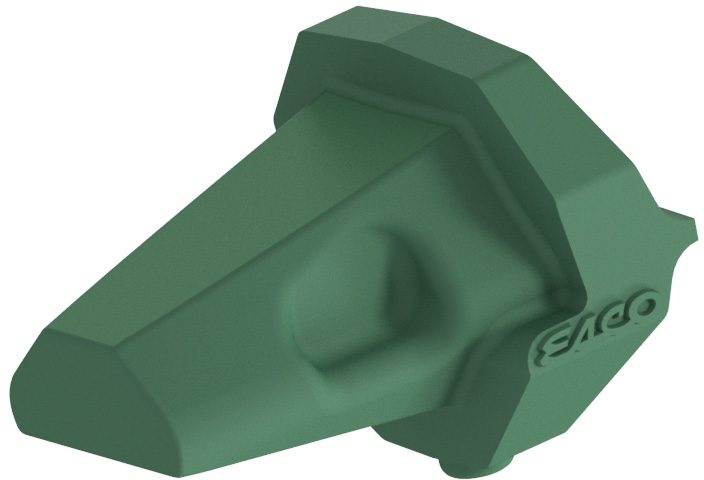

Anschweißadapter
Der Adapter wird dauerhaft am Löffel verschweißt und bildet die formschlüssige Aufnahme.
Der Wechsel erfolgt über ein Hebelwerkzeug. Schlagwerkzeuge sind systembedingt nicht erforderlich.
Verwandte Zahnsysteme:
→ ESCO® Super V
→ ESCO® Volvo DRP
Größenstruktur der U-Serie
Das System ist in feste Leistungsgrößen gegliedert:
U20 · U25 · U30 · U35 · U40 · U45 · U55 · U60
Zahn und Adapter müssen in derselben U-Größe ausgeführt sein.
Maßgeblich ist die Kennzeichnung am vorhandenen Bauteil oder die dokumentierte Systemzuordnung.
Direkt zu den Unterkategorien:
→ U20
→ U25
→ U30
→ U35
→ U40
→ U45
→ U55
→ U60
Zahnformen im Ultralok® System
Die Geometrie ist abhängig von Material und Einsatzprofil (größenabhängig verfügbar):
-
S (Standard) – universelle Erdarbeiten
-
C (Chisel) – ausgewogene Penetration
-
P / AP (Pick) – erhöhte Eindringleistung
-
F (Flare) – breitere Lader-/Planiergeometrie
-
H (Heavy Duty) – erhöhtes Verschleißvolumen
-
R (Rock) – Kurz-Fels-Ausführung
-
T (Twin / Twin Tiger) – Doppelspitz, häufig für Eckpositionen
Die Auswahl erfolgt nach Bodenbeschaffenheit und Einsatzschwerpunkt.

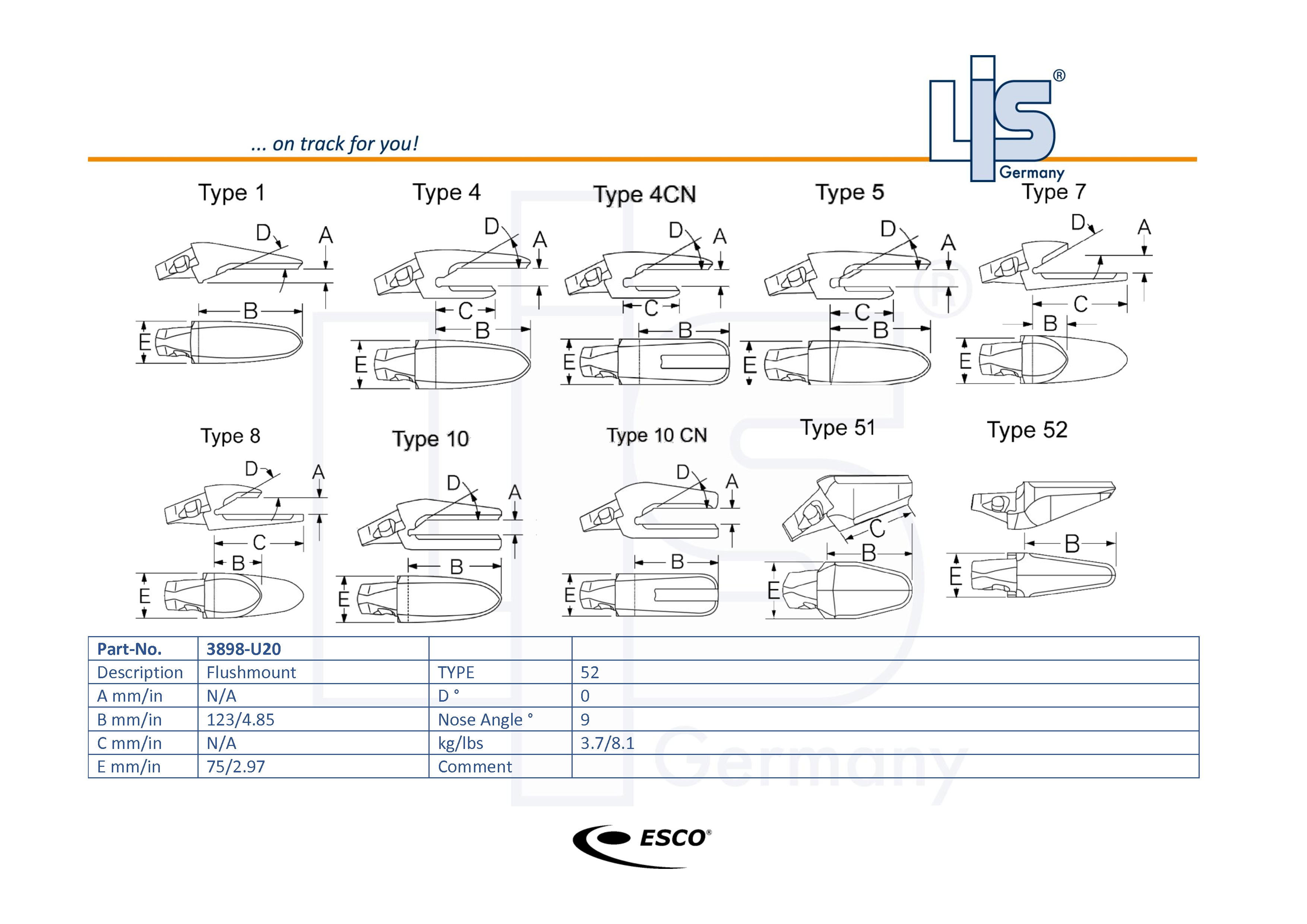

Adapter- und Schweißkonzepte
Je nach Löffelkonstruktion kommen unterschiedliche Adapterausführungen zum Einsatz:
-

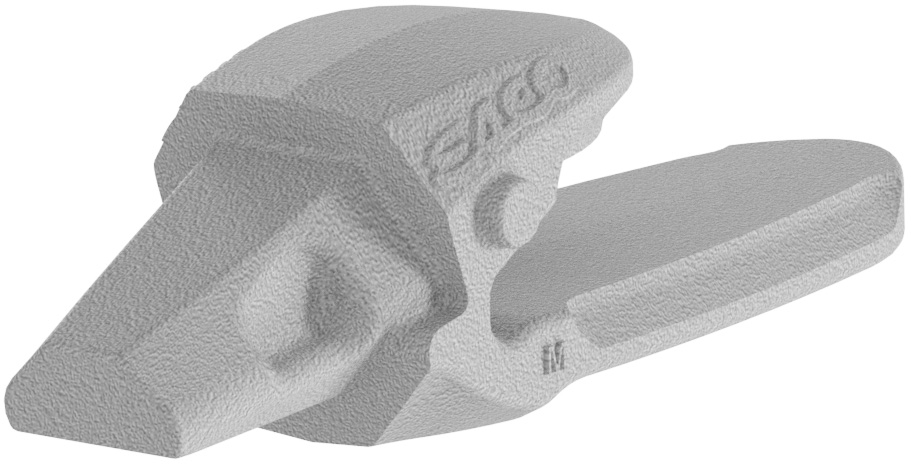

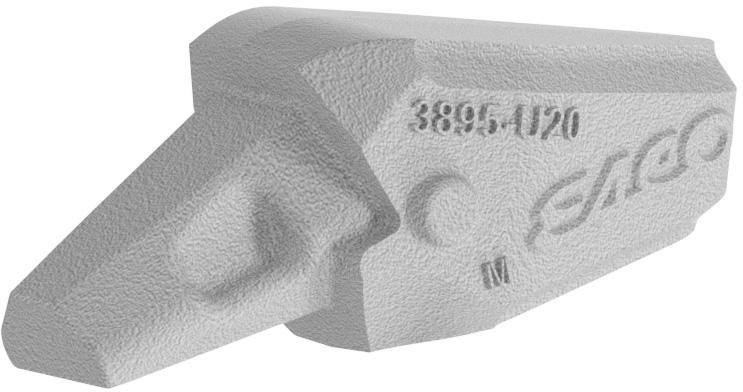

Einschenklig – bündige Integration in die Schneidkante
-

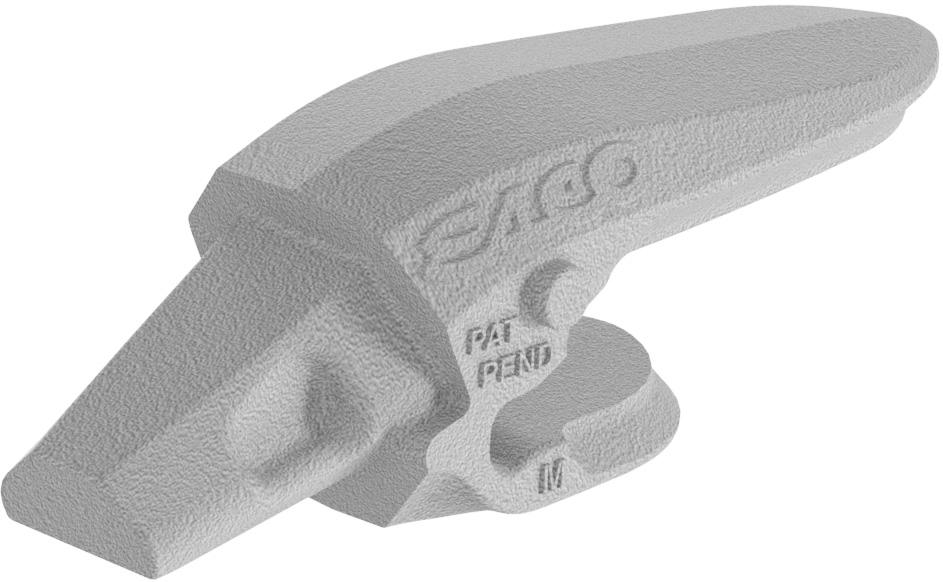

Zweischenklig – Umschluss oben und unten
Werkstatt-Hinweis:
Bei jedem Zahnwechsel ist die Adapter-Auflagefläche zu prüfen. Verschlissene Adapter beeinflussen die Passung der Zahnspitze.
Passende Schneidkanten und Messer finden Sie hier:
→ Messer und Profile
Servicewerkzeuge
Für Ultralok® stehen systemgrößenabhängige Werkzeuge zur Verfügung, insbesondere Pry Tools zur Demontage und Montage.
Original ESCO® Komponenten bei LIS®
In dieser Kategorie führen wir Original ESCO® Ultralok® Komponenten.
Übergeordnete Kategorie:
→ Zähne und Zahnsysteme
Die Auswahl erfolgt nach:
-
U-Systemgröße
-
Adapterausführung
-
Zahngeometrie
