2-Steg Bodenplatten für Bagger und Laderaupen

Was sind 2-Steg Bodenplatten?

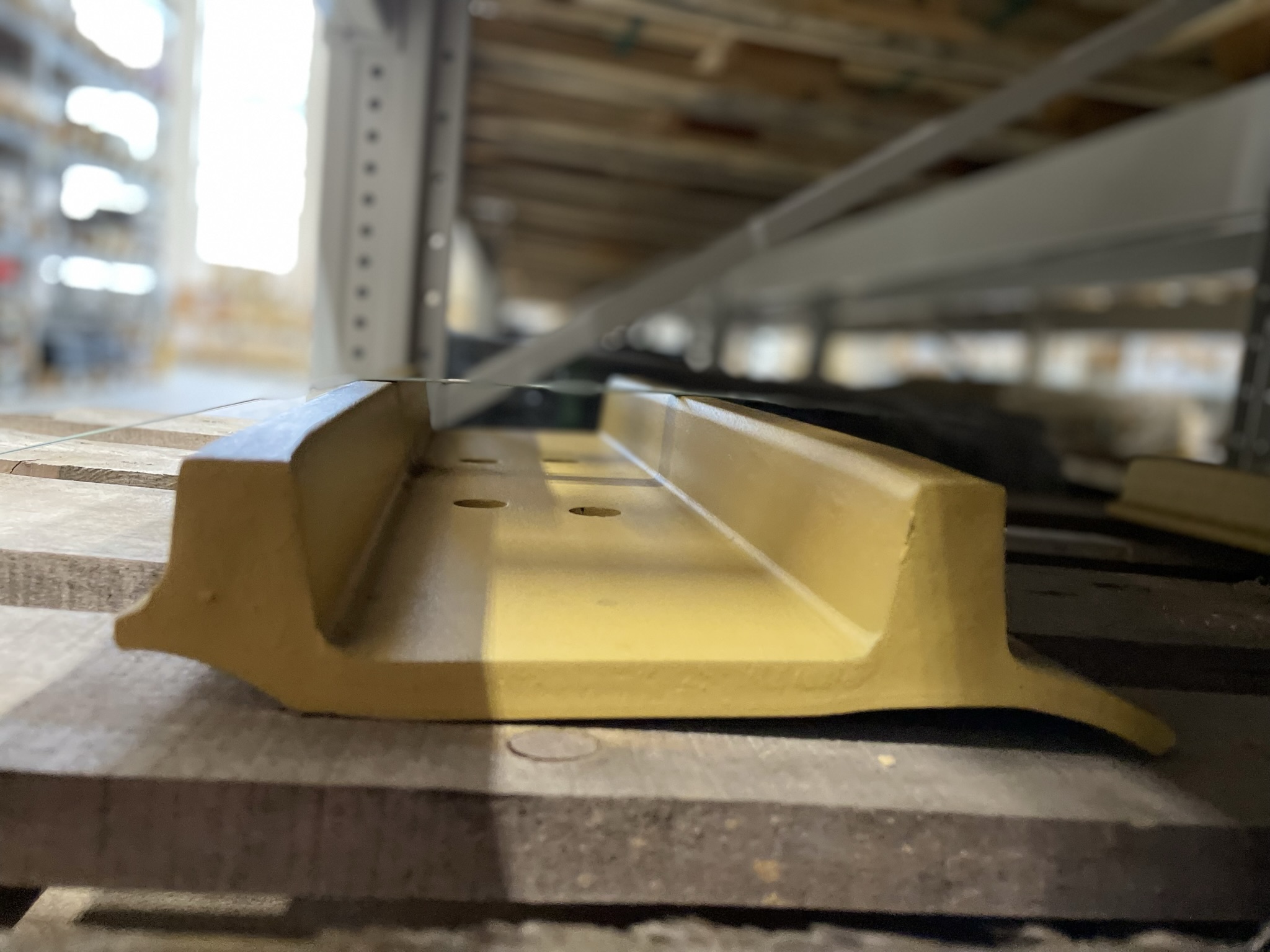

2-Steg Bodenplatten sind Stahlbodenplatten mit zwei parallel angeordneten Stegen. Sie werden auf Kettenbändern montiert und bilden die Kontaktfläche zwischen Raupenlaufwerk und Untergrund.

Die Zweisteg-Ausführung bietet eine technische Balance aus Traktion, Standfestigkeit, Laufruhe und Manövrierfähigkeit. Sie wird häufig bei Laderaupen, schweren Baggern und weiteren Raupenmaschinen eingesetzt.

Wann werden 2-Steg Bodenplatten eingesetzt?

2-Steg Bodenplatten kommen zum Einsatz, wenn eine Maschine sowohl Vortrieb und Standfestigkeit als auch kontrolliertes Fahr- und Drehverhalten benötigt. Typische Anwendungen sind Erdbewegung, Materialumschlag, Infrastrukturprojekte, Abbrucharbeiten und schwere Baustelleneinsätze.

Je nach Maschinenklasse werden unterschiedliche Breiten, Kettenteilungen und Plattenstärken verwendet. Beispiele aus dem LIS® Sortiment reichen von kompakten 2-Steg Bodenplatten mit 381 mm Breite bis zu breiten Ausführungen für schwere Bagger und Großgeräte.

Unterschied zwischen 1-Steg, 2-Steg und 3-Steg Bodenplatten

• 1-Steg Bodenplatten: hohes Eindringvermögen und hohe Traktion für Dozer, Schubraupen und Anwendungen mit hohem Schubkraftbedarf.
• 2-Steg Bodenplatten: ausgewogene Kombination aus Traktion, Standfestigkeit und Manövrierfähigkeit für Bagger, Laderaupen und schwere Raupenmaschinen.
• 3-Steg Bodenplatten: geringeres Eindringvermögen, ruhigerer Lauf und bessere Wendigkeit bei vielen Kettenbaggern.

Eine Übersicht aller Bauformen finden Sie in der Kategorie Bodenplatten.

Breite, Kettenteilung und Anschraubmaße richtig prüfen

Für die Auswahl einer passenden 2-Steg Bodenplatte reicht die Breite allein nicht aus. Kettenteilung, Plattenstärke, Schraubenbild und Anschraubmaße müssen zum vorhandenen Kettenband passen.

Breitere Bodenplatten vergrößern die Aufstandsfläche und können den Bodendruck auf weichen Untergründen reduzieren. Gleichzeitig können zu breite Bodenplatten je nach Maschine und Einsatz die Belastung auf Ketten, Bolzen, Buchsen und weitere Laufwerkskomponenten erhöhen.

Warum gibt es mehrere 2-Steg Bodenplatten mit ähnlicher Breite?

Mehrere 2-Steg Bodenplatten können ähnliche oder gleiche Breiten besitzen und trotzdem technisch unterschiedlich sein. Unterschiede entstehen durch Kettenteilung, Plattenstärke, Schraubenbild, Anschraubmaße, Kettenausführung oder Maschinenzuordnung.

Vor der Bestellung sollten deshalb immer die technischen Zeichnungen, Anschraubmaße und die vorhandene Kette geprüft werden.

2-Steg Bodenplatten für schwere Bagger und Großgeräte

Bei schweren Baggern und Großgeräten werden häufig breitere 2-Steg Bodenplatten mit größerer Kettenteilung und höherer Plattenstärke eingesetzt. Diese Ausführungen sind auf hohe Maschinengewichte, anspruchsvolle Untergründe und stabile Aufstandsflächen ausgelegt.

Die passende Ausführung richtet sich immer nach Maschinenmodell, Laufwerksausführung, Kettenband und Einsatzbedingungen.

Wann sollten 2-Steg Bodenplatten ersetzt werden?

2-Steg Bodenplatten sollten geprüft werden, wenn Stege stark verschlissen sind, Bohrungen ausgeschlagen sind, Platten lose sitzen, verbogen sind oder Risse aufweisen. Verschlissene Bodenplatten können Traktion, Standfestigkeit und Laufverhalten beeinträchtigen.

Ein rechtzeitiger Austausch hilft dabei, Folgeschäden an Kettenbändern, Schrauben, Muttern und weiteren Laufwerkskomponenten zu vermeiden.

Passende Komponenten für 2-Steg Bodenplatten

2-Steg Bodenplatten arbeiten im System mit Kettenbändern, End-Bodenplatten, Schrauben und Muttern. Passende Komponenten finden Sie in den Kategorien Kettenbänder, 2-Steg End-Bodenplatten, Schrauben / Muttern, Gummipads sowie der übergeordneten Kategorie Laufwerk.
