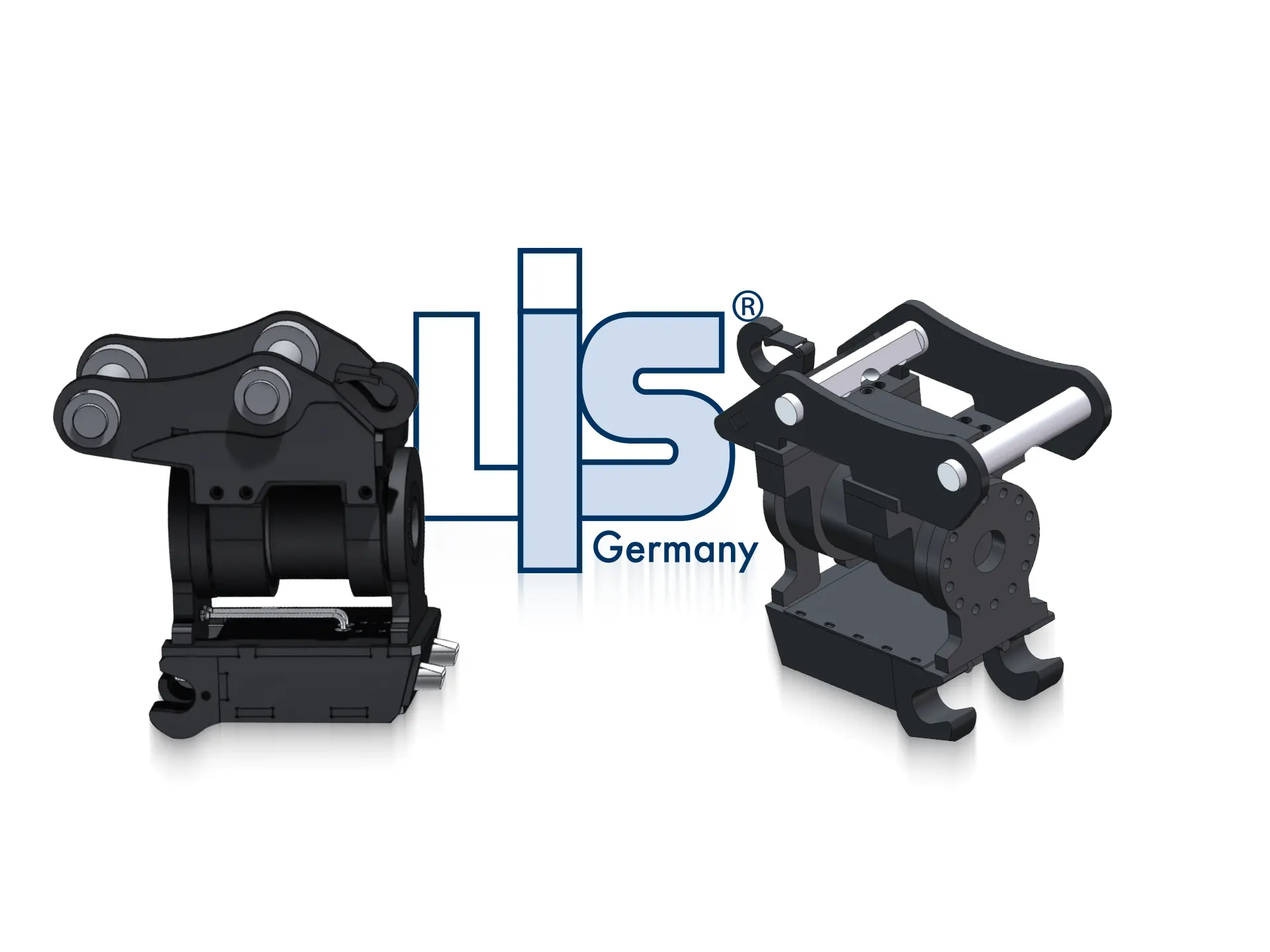

Schwenkwechsler & Tilt-Schnellwechsler für Bagger

Systemabgrenzung: MS (Mechanisch) vs. HS (Hydraulisch)

Wichtig für das technische Verständnis: Der Schwenkantrieb selbst erfolgt bei beiden Varianten immer hydraulisch über den integrierten Schwenkmotor. Die Bezeichnungen MS und HS beziehen sich ausschließlich auf die Art, wie das Anbaugerät (z. B. der Löffel) am Wechsler verriegelt wird:

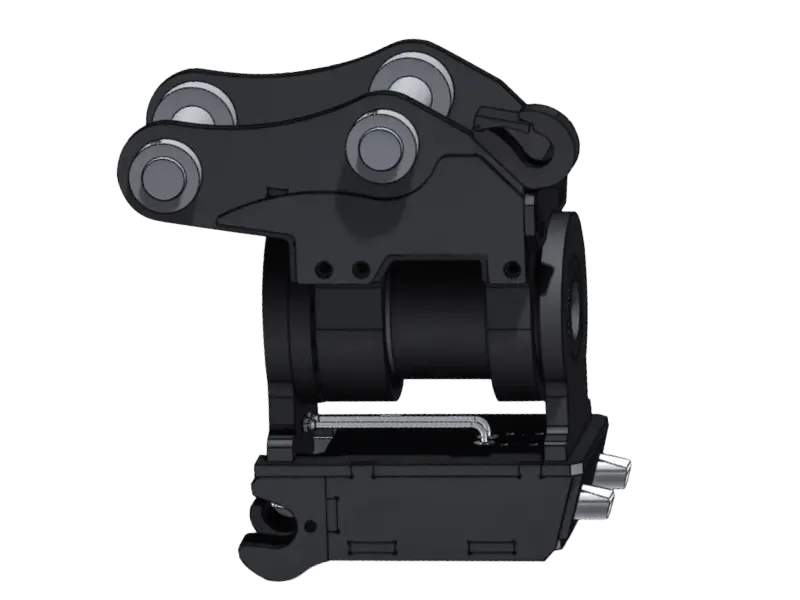

→ MS Schnellwechsler-Systeme (Mechanische Verriegelung)
Der Fahrer entriegelt und verriegelt das Anbaugerät manuell per Steckschlüssel. Ideal für kleinere Bagger und Baustellen, bei denen das Anbaugerät seltener gewechselt wird. Sehr kosteneffizient und wartungsarm.

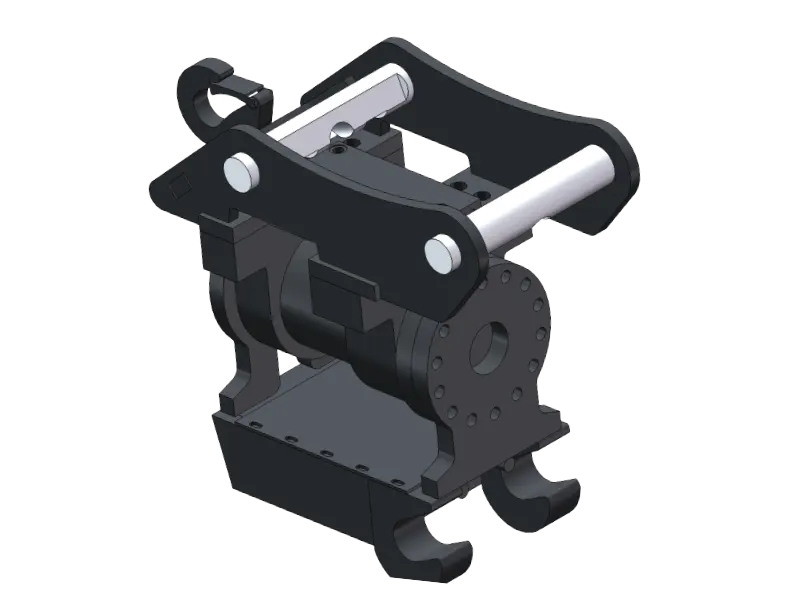

→ HS Schnellwechsler-Systeme (Hydraulische Verriegelung)
Der Werkzeugwechsel erfolgt vollhydraulisch und sicher per Knopfdruck aus der Kabine. Perfekt für Einsätze, bei denen mehrmals täglich das Werkzeug gewechselt wird. Diese Systeme verfügen über eine integrierte Öldurchführung, die außenliegende und störanfällige Schlauchverbindungen minimiert.

Größen-Matrix: Maschinengewicht vs. Aufnahmegröße

Ein häufiger Fehler bei der Nachrüstung ist die Auswahl des Wechslers rein nach dem Baggergewicht. Die Auswahl eines Schwenkwechslers erfolgt immer über zwei Parameter: das Einsatzgewicht des Baggers und die benötigte / vorhandene Schnellwechsleraufnahme. Diese Werte sind nicht immer identisch. Nutzen Sie folgende Richtwerte zur typischen Zuordnung:

• Größe 01 (z. B. MS01 / HS01): Typischerweise für 0,8–3 t (Drehmoment: 900 Nm)
• Größe 03 (z. B. MS03 / HS03): Typischerweise für 2–8 t (Drehmoment: 900 bis 3.200 Nm)
• Größe 08 (z. B. MS08 / HS08): Typischerweise für 5–15 t (Drehmoment: 3.200 bis 7.000 Nm)
• Größe 10 (z. B. MS10 / HS10): Typischerweise für 8–23 t, je nach Modell und Aufnahme
• Größe 21 / 25 (z. B. HS21, MS21, HS25, MS25): Typischerweise für schwere Bagger ab 15 t bis 30 t, je nach Modell, Aufnahmegröße und Maschinenkonfiguration

Werkstatt-Hinweis: Vermeidung von Fehlbelastungen

Eine Unterdimensionierung oder eine falsch gewählte Aufnahmegeometrie kann zu erhöhten Belastungen am Schwenkantrieb, an den Lagerstellen und an der Verriegelung führen. Prüfen Sie vor der Bestellung immer die Kombination aus Maschinengewicht, vorhandener Aufnahmegröße und den technischen Daten des jeweiligen Modells.

Passende Anbaugeräte und Umrüstkomponenten

Um die neue Bewegungsfreiheit Ihres Tilt-Schnellwechslers optimal auszunutzen oder bestehende Ausrüstung umzurüsten, finden Sie bei LIS® die passenden Komponenten:

• Adapterrahmen - Anschweißrahmen: Für die fachgerechte Umrüstung vorhandener Löffel auf die passende MS- oder HS-Aufnahme.
• Grabenräumlöffel Minibagger: Die ideale Ergänzung für Böschungs-, Planier- und Profilierarbeiten mit schwenkbarer Aufnahme.
• Tieflöffel Minibagger und Tieflöffel Bagger: Für klassische Aushubarbeiten mit höherer Flexibilität durch den Tilt.

Darauf sollten Sie vor Auswahl und Nachrüstung achten

Um Montageprobleme zu vermeiden, klären Sie bitte im Vorfeld:

• ✔ Aufnahme-Kompatibilität: Entspricht die ausgewählte Aufnahmegröße (z. B. MS08) exakt den Aufnahmen Ihrer vorhandenen Baggerlöffel?
• ✔ Hydraulik-Steuerkreise: Verfügt Ihr Bagger über die benötigten freien Zusatz-Steuerkreise? (Der Schwenkmotor erfordert Ölfluss; die HS-Verriegelung erfordert einen weiteren Kreis).
• ✔ Hydraulische Parameter: Die Systeme sind für den Einsatz an Baggern mit passender hydraulischer Versorgung ausgelegt. Die konkreten Werte zu Druck, Ölfluss und Anschlussanforderungen entnehmen Sie bitte dem Datenblatt des jeweiligen Modells.

Bei Fragen zur hydraulischen Kompatibilität oder zur Wahl der richtigen Aufnahmegröße unterstützt Sie der technische Vertrieb von LIS® gerne.

Hinweis: Bezeichnungen wie MS oder HS dienen ausschließlich der technischen Identifikation der Aufnahmegeometrie.
