ESCO® Ultralok® U55 Baggerzähne & Adapter
Ultralok® U55 ist die Systemgröße für das obere Schwerlast- und Mining-Segment innerhalb des ESCO® Zahnsystems.
Ausgelegt für Schneidkanten- und Messerstärken von 50 mm bis 70 mm, abhängig vom Adaptertyp.
- Einsatzbereich: Gewinnung, Mining, schwerer Abbruch
- Systemaufbau: Zweiteilig mit integrierter Verriegelung
- Komponenten: Original ESCO® Zähne, Adapter und Schutzsysteme
📞 +49 (0)2241 26 56 700
→ Zur Übersicht aller Größen: ESCO® Ultralok® System
Suche nach Maßen (z.B. 400/74/72.5W)
Systemdefinition U55
Die Systemgröße U55 definiert die konstruktive Schnittstelle zwischen Zahn und Adapter im oberen Heavy-Duty-Segment des ESCO® Ultralok® Systems.
Typischer Einsatzbereich:
Kettenbagger und Großradlader der ca. 45–70 Tonnen Klasse.
Hinweis:
Die Maschinenklasse dient ausschließlich als Referenzwert und ist kein Identifikationsmerkmal. Maßgeblich ist die eingeprägte Systemgröße „U55“ am Altteil.
Die Verriegelung ist in die Zahnspitze integriert. Separate Hammerbolzen sind konstruktiv nicht erforderlich. Das System unterstützt einen kontrollierten Zahnwechsel im Schwerlastbereich.
Schneidkanten- und Messerstärken im U55 System
Im U55-Segment sind unterschiedliche Adapterbauformen verfügbar, die verschiedene Schneidkantenstärken aufnehmen.
Belegbare Adapterkonfigurationen im U55-System:
50 mm Schneidkante (z. B. 2-Leg Adapter / klassische Weld-on Adapter)
60 mm Schneidkante (Excavator Adapter)
65 mm Schneidkante (Loader-Adapter)
70 mm Schneidkante (1-1/2 Bottom Leg Heavy Excavator Adapter)
Die tatsächliche Auswahl erfolgt stets adapterabhängig.
Neben der Systemgröße ist die konkrete Messerstärke das zentrale Auswahlkriterium.
Baggerzahn-Geometrien im U55 System
Für schwere Erd-, Fels- und Mining-Einsätze stehen folgende Zahnformen zur Verfügung:
U55S – Standard
U55C – Meißel
U55P – Spitz
U55T – Twin
U55F – Flare
Heavy Back Varianten mit erhöhtem Verschleißvolumen:
U55SHB
U55PHB
U55THB
U55CHB
U55HHB
PX- und CP-Varianten – Penetration & Fels
U55PX / U55PXHB – Pick Xtreme für maximale Penetration
U55CP / U55CPHB – Chisel Penetration für zähe, schwer lösbare Materialien
Diese Geometrien sind für hochabrasive und massive Gesteinsbedingungen konzipiert.
Laderzahn-Geometrien im U55 System
Im U55-Portfolio sind eigenständige Laderzahn-Varianten enthalten:
U55A – Laderzahn
U55AHB – Heavy Back Laderzahn
U55AP – Abrasiv Penetration
U55APHB – Abrasiv Penetration Heavy Back
Diese Geometrien sind für große Radlader im Gewinnungs- und Brecheranlagenbetrieb ausgelegt.

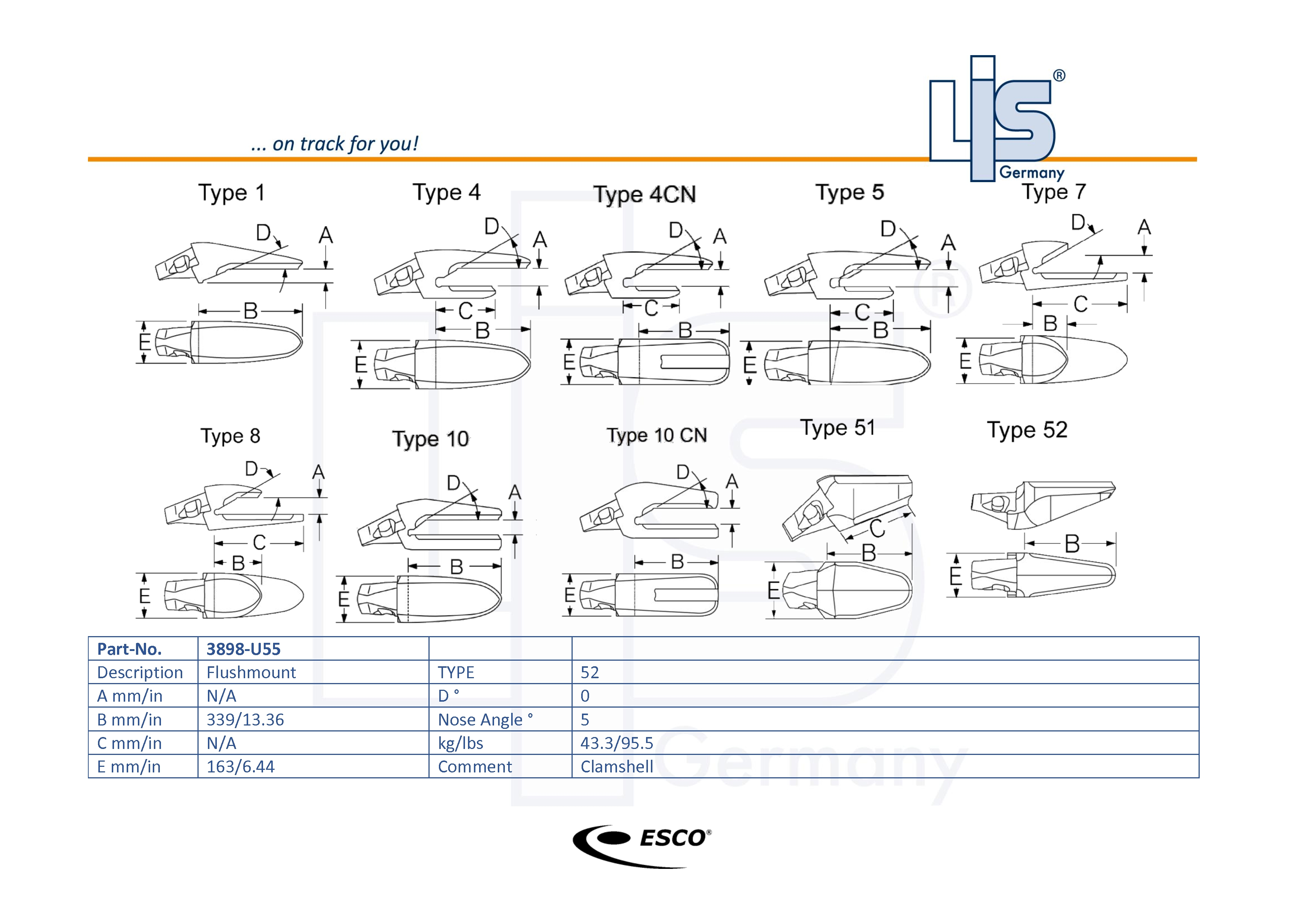

Adapter-, Eck- und Center-Komponenten U55
Das U55-System umfasst massive Adapterbauformen für unterschiedliche Einbausituationen:
Anschweißadapter (Weld-on)
1-1/2 Bottom Leg Adapter
2-Leg Adapter
Loader-Adapter
Eckadapter links / rechts
Center-Adapter
Beispielhafte Bauformen innerhalb des Systems:
50 mm Adapter (z. B. 4831A-U55, 8801A/B-U55)
60 mm Adapter (z. B. 3811A-U55)
65 mm Loader-Adapter (z. B. 8813A-U55)
70 mm Heavy Excavator Adapter (z. B. 3858A/B-U55)
Im Mining- und Schlackeeinsatz (Hot Slag) kommen häufig 2-Leg Adapter mit 50 mm Schneidkante in Kombination mit dem großen U55-Zahnsystem zum Einsatz.
Original Zubehör und Werkzeuge
Zum U55-System gehören auch:
PB31CG – Heavy-Duty Montierhebel
84001 – Reinigungs- und Servicewerkzeug
Box-Varianten und Verriegelungskomponenten
Original Werkzeuge unterstützen die fachgerechte Demontage im Schwerlastsegment.
Abgrenzung zu benachbarten Systemgrößen
Die Größe U55 positioniert sich innerhalb des Ultralok® Systems zwischen:
U45 – für ca. 35–50t Maschinen
U55 – für ca. 45–70t Maschinen
U60 – für ca. 70t und größer
Die Auswahl erfolgt ausschließlich über die eingeprägte Systemgröße am Bauteil.
→ Weitere Größen: [U20] | [U25] | [U30] | [U35] | [U40] | [U45] | [U60]
Technische Identifikation vor Bestellung
Vor Bestellung prüfen:
Ist „U55“ am Altteil eingeprägt?
Welche Schneidkanten- bzw. Messerstärke liegt an (50 / 60 / 65 / 70 mm)?
Welche Adapterbauform ist verbaut?
Welche Zahngeometrie entspricht dem Einsatzprofil?
Bei Unsicherheiten unterstützt Sie der technische Vertrieb von LIS®.
📞 +49 (0)2241 26 56 700
Hinweis: ESCO® und Ultralok® sind eingetragene Marken der jeweiligen Rechteinhaber.
