Wartungsanzeiger für Luftfilter – Baumaschinen

Funktion im Luftfiltersystem

Wartungsanzeiger erfassen den Belastungszustand des Luftfiltersystems über die Filterrestriktion im Ansaugsystem und zeigen den Wartungszustand direkt am Bauteil an. Im Unterschied zu Wartungsschaltern erfolgt die Rückmeldung nicht elektrisch, sondern über eine optische oder mechanische Anzeige.

Sie dienen der zustandsabhängigen Wartungslogik und unterstützen die Nutzung der tatsächlichen Filterstandzeit statt starrer Wechselintervalle.

Technische Varianten und Anzeigelogik

Die in dieser Kategorie geführten Wartungsanzeiger sind überwiegend auf definierte Restriktionswerte im mbar-Bereich ausgelegt und unterscheiden sich insbesondere in folgenden Merkmalen:

• Anzeigegrenze: z. B. 20 mbar, 35 mbar, 50 mbar, 60 mbar, 65 mbar, 75 mbar oder 80 mbar

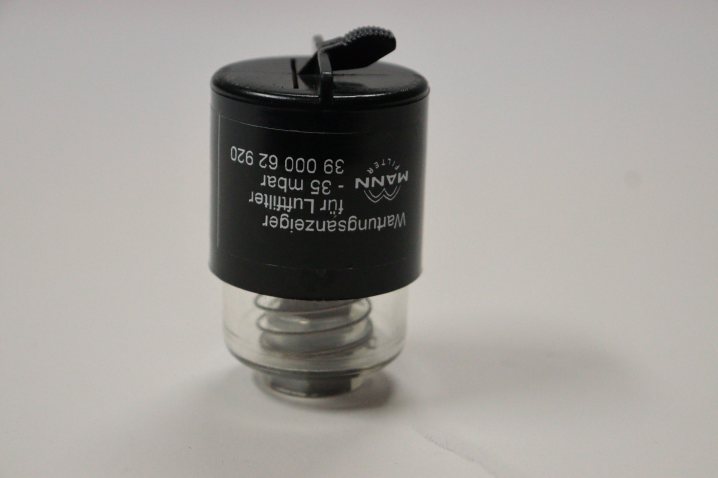

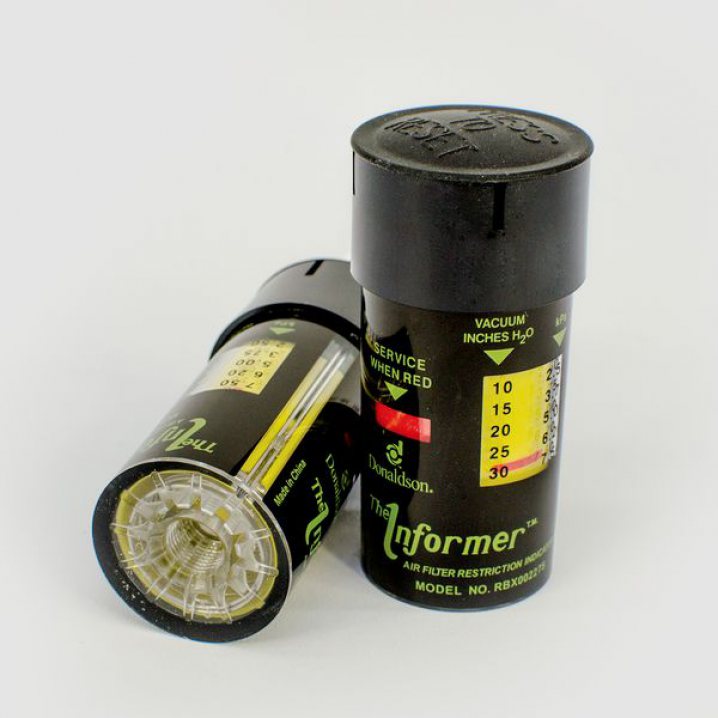

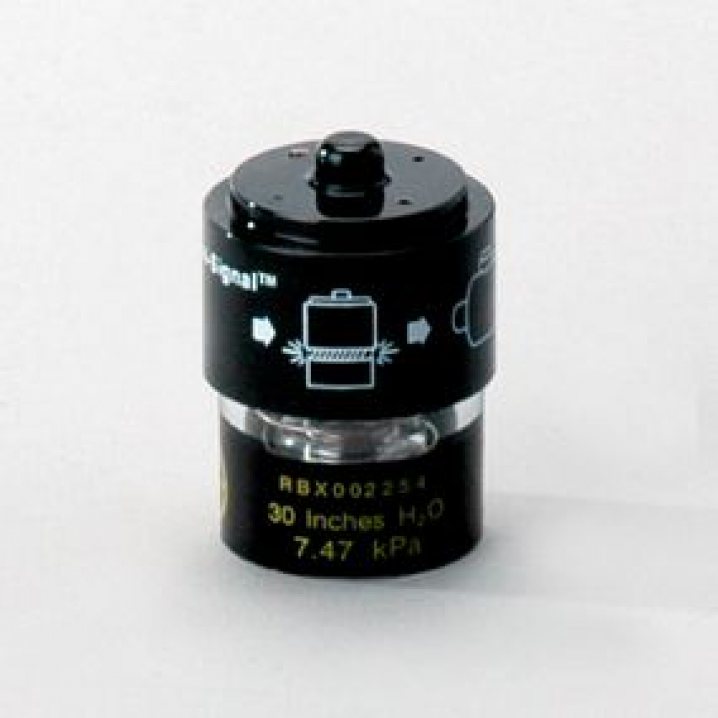

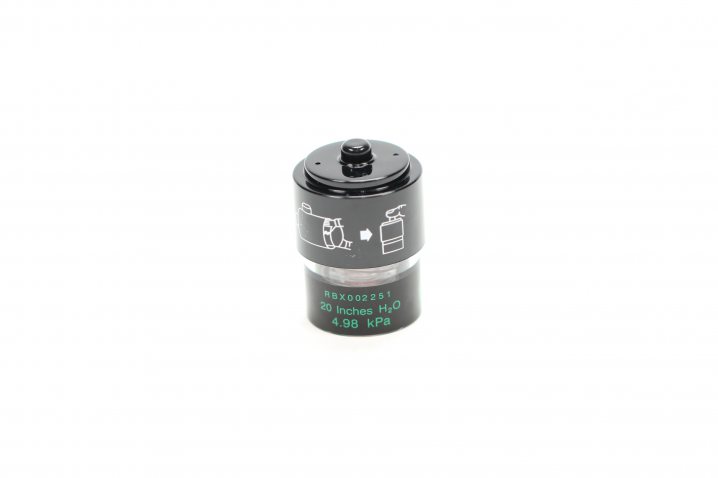

• Ausführung: optisch ablesbare oder mechanisch rückstellbare Wartungsanzeiger

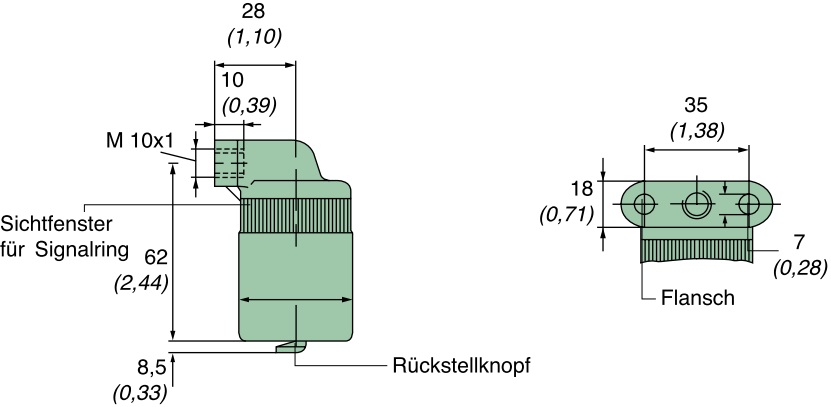

• Bauform: je nach Einbausituation und Systemkonzept
• Systembezug: passend zur jeweiligen Luftfilter- und Maschinenlogik

Die Anzeigegrenze muss zum zulässigen Restriktionsbereich des eingesetzten Luftfiltersystems passen. Eine falsche Auslegung verfälscht den Wartungszeitpunkt und reduziert die Aussagekraft der Zustandsüberwachung.

Einsatzbereiche

• Bagger und Radlader
• Dozer und Off-Highway-Maschinen
• Land- und Forstmaschinen
• stationäre Aggregate

Wartungsanzeiger werden überall dort eingesetzt, wo Luftfiltersysteme unter Staubbelastung arbeiten und der Wartungszustand direkt am Filtersystem visuell kontrolliert werden soll.

Abgrenzung zu Wartungsschaltern

Wartungsanzeiger und Wartungsschalter erfüllen denselben Grundzweck, unterscheiden sich jedoch in der Signalweitergabe. Wartungsanzeiger arbeiten optisch oder mechanisch, während Wartungsschalter ein elektrisches Signal an Anzeige oder Steuerung weitergeben.

Je nach Maschinenkonfiguration werden beide Systeme alternativ oder ergänzend eingesetzt.

Systembezug innerhalb des Luftfilter-Zubehörs

Wartungsanzeiger sind Teil des Luftfilter-Zubehörs und stehen in direktem Zusammenhang mit Komplettluftfiltersystemen und den darin eingesetzten Luftfilterelementen.

Im Gesamtsystem erfassen sie den Belastungszustand des nachgeschalteten Filterelements. Die Entlastung der Ansaugstrecke durch Vorabscheider – Zyklone beeinflusst dabei auch den Verlauf des angezeigten Restriktionswerts.

Zuordnung und Auswahl

Die Auswahl erfolgt über Referenznummer, Anzeigegrenze, Bauform und Systemausführung. Entscheidend ist die Übereinstimmung mit dem vorhandenen Luftfiltersystem und der vorgesehenen Art der Wartungsrückmeldung.

Insbesondere bei systemgebundenen Wartungsanzeigern ist die Referenzzuordnung maßgeblich.

Vor Bestellung prüfen

• Referenznummer
• Anzeigegrenze in mbar
• Bauform
• Systemausführung und Anschluss
• Einbausituation am Luftfiltersystem
