Baggerzähne und Sicherung passend für CAT® K-System K80
Für das CAT® K-System K80 sind drei Baggerzahnprofile und die Drive-through-Sicherung 220-9090 zugeordnet. Vor der Bestellung sind Referenznummer, vorhandene Adapteraufnahme, Zahnprofil und Sicherungsaufnahme gemeinsam zu prüfen.
- Spike: lange scharfe Zahnspitze
- Double Spike: V-Zahnspitze beziehungsweise Doppelspitze
- General Duty: lange Zahnspitze
📞 +49 (0)2241 26 56 700
Hinweis: LIS® Ersatzteile. Markennamen wie CAT® dienen ausschließlich der Identifikation der Kompatibilität. Keine Originalteile des Herstellers.
CAT® K80 technisch zuordnen
Das CAT® K-System K80 gehört zur Drive-through-Ausführung der K-Serie. Die Zahnspitze wird in Twist-on-Bauform auf die vorhandene Adapteraufnahme gedreht. Die vertikal eingesetzte Drive-through-Sicherung 220-9090 sichert die Zahnspitze an der Adapteraufnahme.
Die vorhandene Adapteraufnahme muss zur Systemgröße K80 passen. Maschinen können mit unterschiedlichen Löffeln und Zahnsystemen ausgerüstet sein. Hersteller und Maschinenmodell allein reichen deshalb für eine belastbare Bauteilzuordnung nicht aus.
Maßgeblich sind die Referenznummer am vorhandenen Zahn, die Aufnahmegeometrie, das Zahnprofil und die Ausführung der Sicherungsaufnahme. Separate Adapter sind nicht Bestandteil dieser Kategorie.
K80 Baggerzahnprofile und Referenznummern
Für CAT® K80 sind die Profile Spike, Double Spike und General Duty bestätigt. Jedes Profil besitzt eine eigene Referenzzuordnung. Eine ähnliche äußere Zahnform reicht nicht aus, um unterschiedliche Profile technisch gleichzusetzen.
| Profil | LIS® Profilbezeichnung | Referenznummern |
|---|---|---|
| Spike | Lange scharfe Zahnspitze | 220-9087 475-5471 |
| Double Spike |

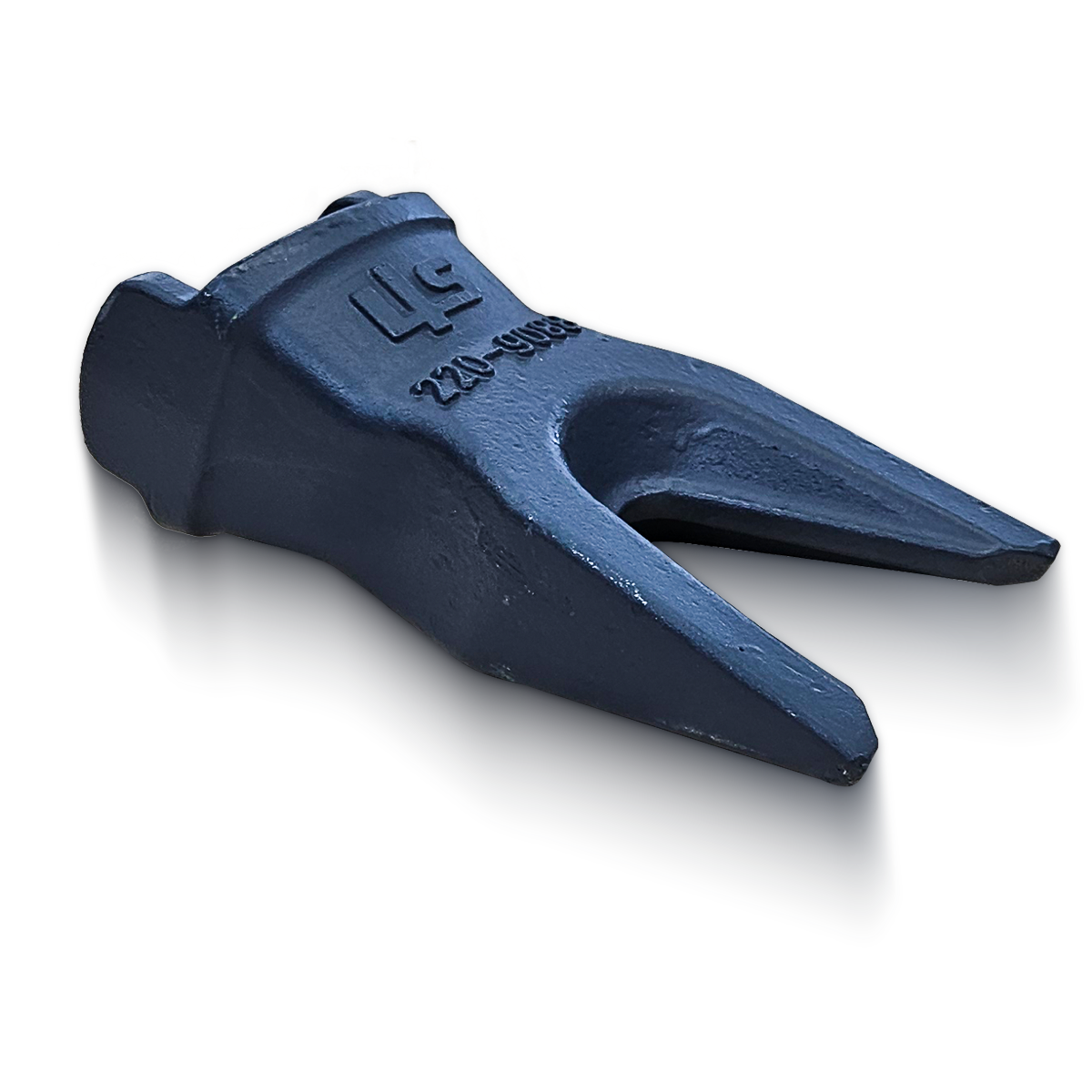

V-Zahnspitze beziehungsweise Doppelspitze |
220-9088 475-5472 |
| General Duty | Lange Zahnspitze | 220-9089 475-5473 |
Drive-through-Sicherung 220-9090
Für alle drei K80-Baggerzähne ist die Sicherung 220-9090, auch 2209090, zugeordnet. Dieselbe Sicherungsreferenz wird ebenfalls bei K90 und K100 verwendet. Die Systemgröße lässt sich deshalb nicht allein über die Sicherung bestimmen.
Beim Zahnwechsel sind die Sicherung, die Sicherungsaufnahme und die Anlageflächen der vorhandenen Adapteraufnahme auf Verschleiß, Verformung und Beschädigung zu prüfen. Bei einer beschädigten oder nicht eindeutig zuordenbaren Aufnahme sollte die technische Zuordnung vor der Bestückung geklärt werden.
Vor der Bestellung prüfen
- Referenznummer am vorhandenen Baggerzahn
- Systemgröße und Geometrie der Adapteraufnahme
- Profil Spike, Double Spike oder General Duty
- Drive-through-Sicherung 220-9090
- Zustand der Sicherungsaufnahme und Anlageflächen
- Abmessungen des vorhandenen Zahns, wenn keine Referenznummer erkennbar ist
Eine eindeutig belegte Referenznummer ist die vorrangige Grundlage für die Auswahl. Fehlt sie, sind Zahnform, Abmessungen, Adapteraufnahme und Sicherung mit dem vorhandenen K80-System zu vergleichen. Maschinen- und Löffelangaben können diese Prüfung ergänzen, ersetzen die Bauteilzuordnung jedoch nicht.
Lebenslange Bruchgarantie für LIS® K80 Baggerzähne
Für die in dieser Kategorie geführten LIS® Baggerzähne gilt die lebenslange Bruchgarantie gemäß den LIS® Gewährleistungsbedingungen. Sie bezieht sich auf Material- und Bearbeitungsfehler. Normaler Verschleiß durch die jeweiligen Einsatzbedingungen ist ausgeschlossen.
Die lebenslange Bruchgarantie gilt ausschließlich für die in dieser Kategorie geführten LIS® Baggerzähne. Für die Sicherung 220-9090 gelten die jeweils einschlägigen LIS® Gewährleistungsbedingungen.
Weitere CAT® K-Systemgrößen
Die übergeordnete Größen- und Sicherungslogik ist unter CAT® K-System zusammengefasst. Die nächstgrößere Kategorie ist CAT® K90. Weitere Zahnsysteme und Verschleißteile sind unter Zähne und Zahnsysteme eingeordnet.
