Baggerzähne & Zahnadapter passend für CAT® J300
Für das CAT® J300 Zahnsystem sind bei der Ersatzteilzuordnung Baggerzahn bzw. Zahnspitze, Zahnadapter bzw. Zahnhalter und seitliche Sicherung gemeinsam zu prüfen. Technisch maßgeblich sind Referenznummer, Zahnprofil, Adapterbauform, Sicherungsbohrung und Zustand der vorhandenen J300-Aufnahme.
- J300-Bauteile: Zahnspitzen, Anschweißadapter, Eckadapter, Doppelsteg-Adapter und Sicherungsstift 9J2308
- Zahnprofile: Kurz, Lang, Penetration, Spitzzahn, Doppelspitz, Rock Chisel, Rock Loader, Heavy Duty, Abrasion und Breit
- Prüfpunkte: Referenznummer, Zahnprofil, Adapteraufnahme, Sicherungsbohrung und Zustand der vorhandenen Bauteile
📞 +49 (0)2241 26 56 700
Hinweis: LIS® Ersatzteile. Markennamen wie CAT® dienen ausschließlich der Identifikation der Kompatibilität. Keine Originalteile des Herstellers.
CAT® J300: Zahnprofile, Adapterbauformen und Sicherung
CAT® J300 ist eine eigenständige Größe innerhalb des seitlich verriegelten CAT® J-Systems. Die Zahnspitze wird auf eine passende J300-Adapteraufnahme geschoben und über eine seitliche Sicherung fixiert. Für die Auswahl sind Referenznummer, Zahnprofil, Adapterbauform, Sicherungsbohrung und Zustand der vorhandenen Aufnahme maßgeblich.
J300-Baggerzähne, J300-Zahnadapter und Sicherungsteile müssen zur gleichen Systemgröße passen. Für die Abgrenzung zu anderen Größen dient die Übersicht CAT® J-System; weitere Zahnsysteme sind unter Zähne und Zahnsysteme eingeordnet.
J300-Zahnspitzen nach Referenz und Einsatzprofil auswählen
Bei CAT® J300 ist das Zahnprofil ein zentrales Auswahlkriterium. Die J300-Ausführungen unterscheiden sich in Länge, Eindringverhalten, Schneidbreite, Verschleißvolumen und Einsatzprofil. Entscheidend bleibt die Kombination aus Referenznummer, Profil und vorhandener J300-Adapteraufnahme.
- 1U3301: kurze J300-Zahnspitze, wenn eine kürzere Bauform gegenüber langen Profilen benötigt wird
- 1U3302: lange J300-Zahnspitze für allgemeine Aushub- und Ladeanwendungen
- 9J4309: Scharf- bzw. Penetrationsprofil für verdichtete oder schwer eindringbare Materialien
- 9W8309: Spitzzahn in Tiger-Ausführung für schmale Eindringgeometrie
- 1359308: Doppelspitz- bzw. Twin-Tiger-Ausführung für bruchfähige oder abrasive Materialien
- 1U3302RC: Rock-Chisel-Ausführung für steinige und abrasive Einsatzbedingungen
- 4T2303RP2: Rock-Loader-Ausführung für Ladeanwendungen mit höherer Verschleißbeanspruchung
- 9N4302: lange Heavy-Duty-Ausführung mit erhöhtem Verschleißvolumen
- 9N4303: Abrasion-Ausführung für verschleißintensive Materialien
- 4T1300: breite Zahnform für Anwendungen mit größerer Schneid- oder Aufstandsfläche
Die Begriffe Baggerzahn, Zahnspitze, Löffelzahn und Schaufelzahn werden im Markt unterschiedlich verwendet. Für die technische Zuordnung bei J300 sind Referenznummer, Zahnprofil, Adapteraufnahme und passende Sicherung entscheidend.
J300-Zahnadapter: Bauform und Aufnahme prüfen
J300-Zahnadapter bilden die Schnittstelle zwischen Messerlippe bzw. Basiskante und Zahnspitze. Die Adapterauswahl richtet sich nach Messerlippe, Basiskante, Position am Werkzeug und vorhandener Aufnahme. Je nach Aufbau kommen Flush-Mount-Adapter, Doppelsteg-Adapter sowie linke und rechte Eckadapter zum Einsatz.

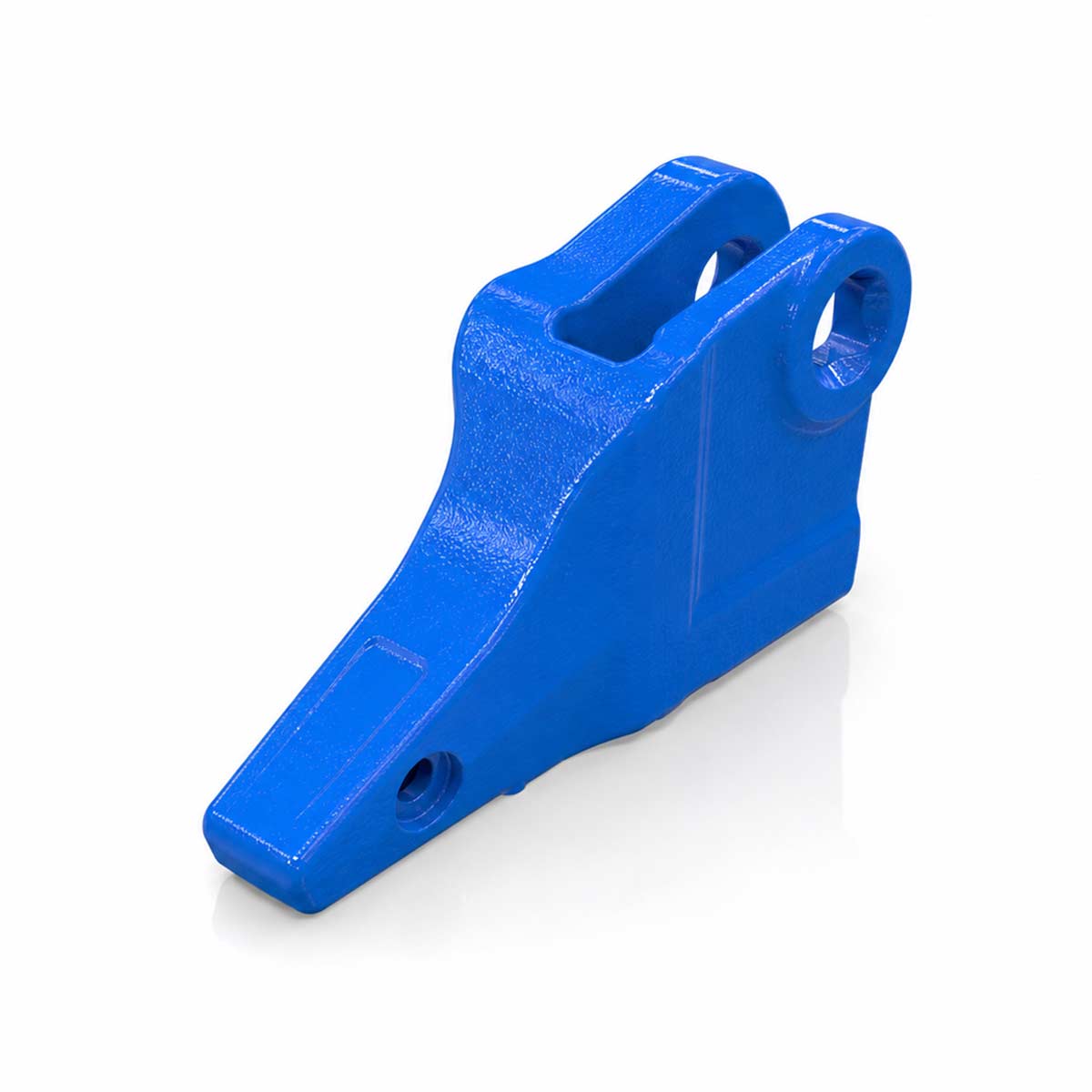

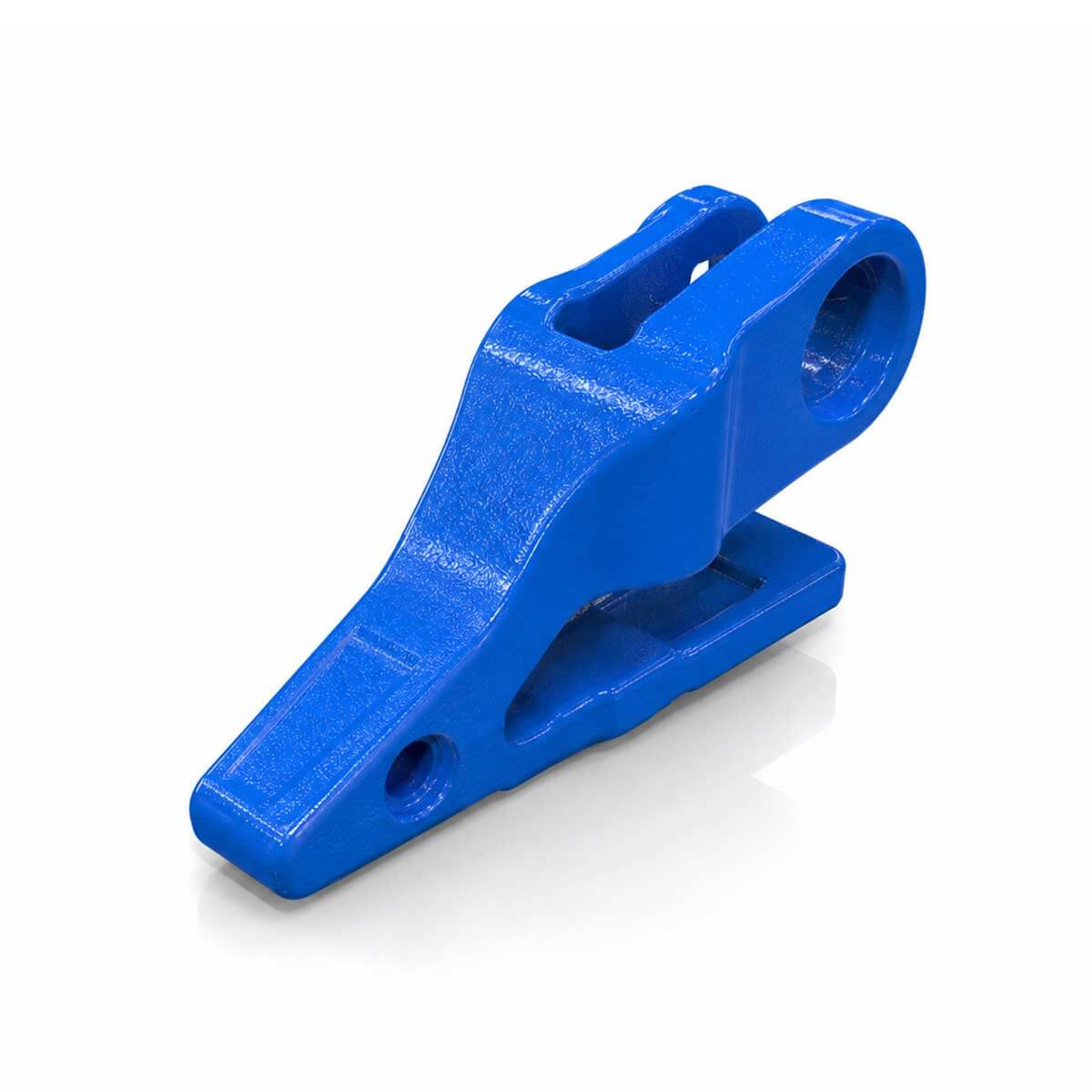

Relevante J300-Adapterreferenzen sind unter anderem 1U1304, 3G4308, 3G4309, 3G6304 und 4T4307. Vor der Montage sollten Messerlippenstärke, Basiskante, Fasenwinkel, Schweißsituation und Verschleißzustand der vorhandenen Aufnahme geprüft werden.
Spiel zwischen Zahnspitze und Adapter kann auf eine ausgeschlagene Aufnahme, eine falsche Systemgröße oder beschädigte Sicherungsteile hinweisen. Bei J300 ist die korrekte Kombination aus Zahnspitze, Adapterbauform, Sicherungsbohrung und Sicherung entscheidend.
Sicherung bei CAT® J300: Sicherungsstift 9J2308
Für die seitliche Sicherung der J300-Zahnspitze ist der Sicherungsstift 9J2308 relevant. Der Sicherungsstift ist ein technisches Verbindungsteil zwischen Zahnspitze und Adapteraufnahme und muss zur vorhandenen Sicherungsbohrung passen.
Bei einem Zahnwechsel sollten Sicherungsstift, passender Sicherungsring und Adapteraufnahme gemeinsam geprüft werden. Verschlissene Sicherungsteile, beschädigte Bohrungen oder Spiel an der Zahnspitze können die Verbindung zwischen Zahn und Adapter beeinträchtigen.
Abgrenzung zu J250 und J350
CAT® J300 liegt zwischen kleineren J250-Komponenten und größeren J350-Baugrößen. Die Systeme sind nicht allein über Zahnform oder Löffelgröße sicher unterscheidbar. Maßgeblich sind Referenznummer, Adapteraufnahme, Sicherungsbohrung und die zugehörigen Sicherungsteile.
Wenn die vorhandene Aufnahme kleiner ausfällt oder die Referenz nicht zur J300-Größe passt, kann CAT® J250 relevant sein. Bei größerer Adapteraufnahme, abweichender Sicherungsgeometrie oder passenden J350-Referenzen sollte CAT® J350 geprüft werden.
Vor der Bestellung prüfen
- Welche Referenznummer ist am vorhandenen Zahn, Adapter oder Sicherungsteil erkennbar?
- Ist die vorhandene Aufnahme eindeutig für CAT® J300 ausgelegt?
- Passt das Zahnprofil zur Anwendung: Kurz, Lang, Penetration, Spitzzahn, Doppelspitz, Rock Chisel, Rock Loader, Heavy Duty, Abrasion oder Breit?
- Ist der Adapter verschlissen, ausgeschlagen oder an der Schweißaufnahme beschädigt?
- Passt der Sicherungsstift 9J2308 zur vorhandenen Sicherungsbohrung?
- Bei Adaptern: Stimmen Messerlippenstärke, Basiskante und Fasenwinkel mit der Adapterausführung überein?
Für LIS® Schneidwerkzeuge gilt die lebenslange Bruchgarantie gemäß den LIS® Gewährleistungsbedingungen. Ausgenommen ist normaler einsatzbedingter Verschleiß; maßgeblich sind die geltenden Gewährleistungsbedingungen.
📞 +49 (0)2241 26 56 700
Hinweis: LIS® Ersatzteile. Markennamen wie CAT® dienen ausschließlich der Identifikation der Kompatibilität. Keine Originalteile des Herstellers.
