Messer und Profile für Baumaschinen

Messer und Profile nach Funktion auswählen

Für die Auswahl zählt zuerst, welcher Bereich erneuert oder geschützt werden soll. Eine verschlissene Schneidkante, ein beanspruchter Löffelboden und ein abgenutzter Seitenübergang benötigen unterschiedliche Produkte. Entscheidend ist außerdem, ob die Lösung angeschweißt, verschraubt oder als zusätzlicher Verschleißschutz aufgebracht wird.

Anschweißbare Schneidkanten aus Messerstahl

Messerstahl und Schürfleisten werden verwendet, wenn eine Schneidkante erneuert, eine Grundschneide aufgebaut oder ein Anbaugerät instand gesetzt werden soll. Breite, Stärke, Länge, Fasenform und Einbaurichtung müssen zur vorhandenen Konstruktion passen.

Standardausführungen sind in festgelegten Querschnitten und Längen verfügbar. Wird bei passendem Profil eine andere Länge benötigt, finden Sie geeignete Ausführungen unter Messerstahl und Schürfleisten – Zuschnitt nach Maß.

Verschraubte Unterschraubmesser

Unterschraubmesser werden mit Pflugschrauben und Muttern an einer dafür vorgesehenen Grundschneide oder Messeraufnahme befestigt. Bei intakter Aufnahme lässt sich ein verschlissenes Messer ohne Schweißarbeiten austauschen. Für die Zuordnung müssen Abmessungen, vollständiges Bohrbild, Pflugschraubengröße und Anschlussgeometrie übereinstimmen.

Standardprofile mit einer Lochteilung von 6 Zoll finden Sie unter 6-Zoll-Unterschraubmesser. Ausführungen für davon abweichende Längen sind unter 6-Zoll-Unterschraubmesser – Zuschnitt nach Maß eingeordnet.

Referenzbezogene Schneidkanten

Herstellerbezogene Messer werden meist über Referenznummer, Bauteiltyp, Abmessungen, Bohrbild und Einbauposition zugeordnet. Das Maschinenmodell dient als erste Orientierung. Entscheidend bleiben der Abgleich mit dem vorhandenen Messer und belastbare technische Unterlagen.

Die entsprechenden Produktgruppen finden Sie unter Unterschraubmesser CAT, Unterschraubmesser Komatsu, Unterschraubmesser Volvo und Unterschraubmesser Liebherr.

Gradermesser und Planiermesser

Gradermesser und Planiermesser bilden je nach Ausführung verschraubte Arbeitskanten an den Scharblättern von Motorgradern beziehungsweise an Planierschilden. Für die Zuordnung zählen Referenznummer, Länge, Breite, Stärke, Messergeometrie, Bohrbild und Einbauposition. Gerade, gekrümmte und mehrteilige Ausführungen sind trotz ähnlicher Abmessungen nicht automatisch austauschbar.

Maschinen- und anwendungsbezogene Ausführungen sind unter Messer Grader sowie in den jeweiligen Herstellerkategorien eingeordnet.

Verschleißprofile für Flächen, Kanten und Übergänge

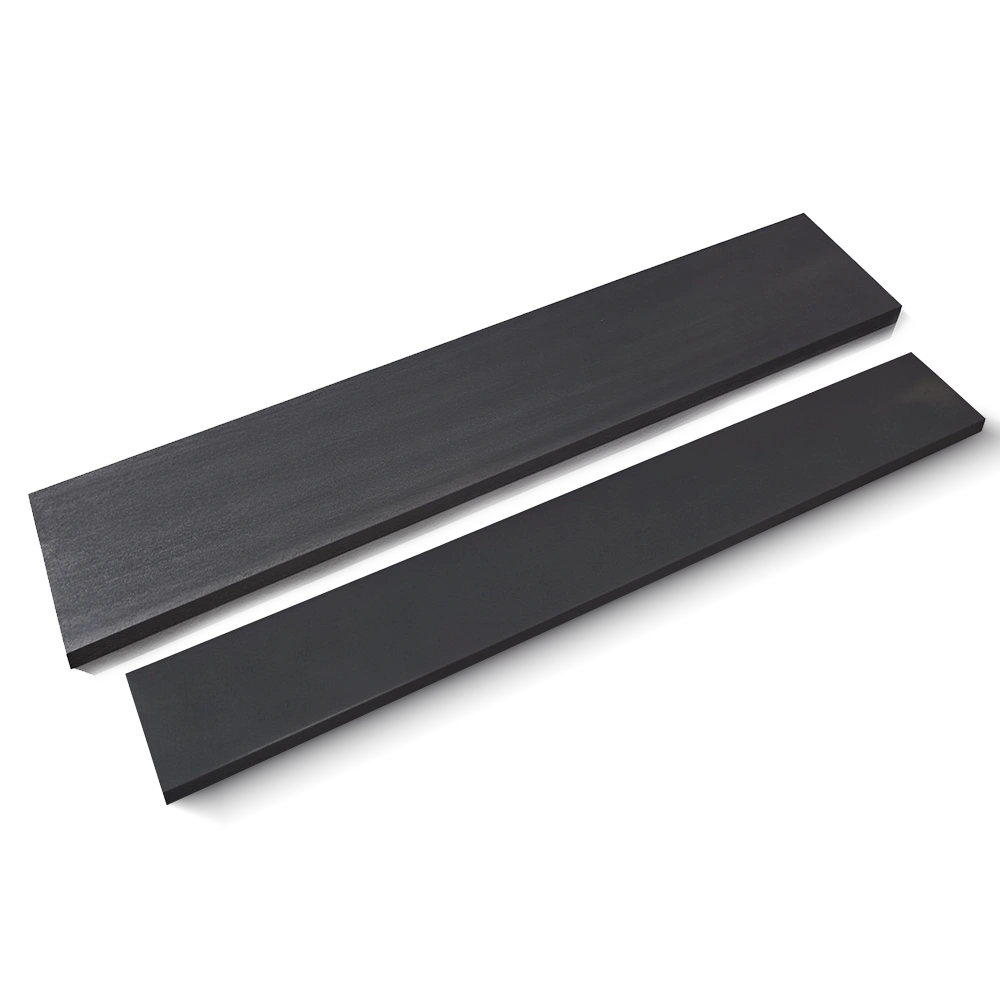

Verschleißstreifen und Flachstahl werden auf beanspruchte Flächen, Unterseiten und Reparaturbereiche aufgeschweißt. Ihr Zweck ist der Schutz flächiger Kontakt- und Verschleißzonen, nicht die Bildung der vorderen Arbeitskante.

Spezialprofile in V-Form werden an Kanten, Übergängen und örtlich beanspruchten Bereichen eingesetzt. Noppenstahl / Panzerstahl ist für zusätzliche lokale Verschleißzonen vorgesehen. Die Auswahl richtet sich nach Profilform, Materialstärke, Einbaulage und vorhandener Konstruktion.

Standardausführung und Zuschnitt unterscheiden

Standardausführungen passen, wenn Querschnitt und Länge mit der vorhandenen Konstruktion übereinstimmen. Ein Zuschnitt verändert die Länge, nicht die technische Eignung des Profils. Profilform, Befestigung, Werkstoff und Anschlussgeometrie müssen weiterhin geprüft werden.

Technische Angaben gelten für den jeweiligen Artikel

Werkstoff, Härte, Wärmebehandlung, Abmessungen, Fasenform, Bohrbild und Maschinenzuordnung unterscheiden sich je nach Produkt. Maßgeblich sind die Angaben am jeweiligen Artikel. Werte eines ähnlich aussehenden Messers oder Profils dürfen nicht auf eine andere Ausführung übertragen werden.

Passende Schrauben und Muttern

Bei verschraubten Schneidkanten müssen Pflugschraubengröße und Kopfform zur Bohrung passen. Die erforderliche Schraubenlänge richtet sich nach der gesamten Klemmdicke der Verbindung. Auch die Mutter muss für die vorgesehene Schraubenausführung geeignet sein.

Passende Befestigungsteile finden Sie unter Schrauben und Muttern.

Lebenslange Bruchgarantie für LIS® Schneidwerkzeuge

Lebenslange Bruchgarantie: Für die in diesem Bereich ausdrücklich als LIS® Schneidwerkzeuge ausgewiesenen Artikel gilt die lebenslange Bruchgarantie. Sie gilt für Material- und Bearbeitungsfehler. Normaler Verschleiß infolge der Einsatzbedingungen ist ausgeschlossen. Schrauben, Muttern, Befestigungsteile, Originalprodukte und sonstige Artikel ohne ausdrückliche Kennzeichnung als LIS® Schneidwerkzeug sind nicht erfasst. Weitere Informationen finden Sie in den LIS® Gewährleistungsbedingungen.

Hinweis:Markennamen wie CAT®, Komatsu®, Volvo® und Liebherr® dienen ausschließlich der Identifikation der Kompatibilität. Am jeweiligen Produkt ist ausgewiesen, ob es sich um ein LIS® Ersatzteil oder ein ausdrücklich gekennzeichnetes Originalteil handelt.
