Be- und Entlüftungsfilter für Baumaschinen

Auswahl über Referenznummer und Systemanwendung

Die Identifikation erfolgt über die Referenznummer des vorhandenen Be- und Entlüftungsfilters oder über die technische Zuordnung zum jeweiligen Tank-, Getriebe- oder Gehäusesystem. Im Ersatzteilgeschäft ist diese Zuordnung entscheidend, da sich Gewinde, Bauformen und Filtermedien je nach Anwendung deutlich unterscheiden.

Referenznummern werden herstellerübergreifend verwendet, unter anderem von HIFI FILTER, Donaldson, MANN+HUMMEL, ARGO-HYTOS, Filtration Group, Elsaesser und weiteren Herstellern.

Eine eindeutige Zuordnung verhindert Fehlbestellungen und Montageprobleme bei Wartung und Service.

Funktion in Tank-, Getriebe- und Gehäusesystemen

Be- und Entlüftungsfilter ermöglichen den Luftaustausch zwischen Systeminnenraum und Umgebung. Dieser Druckausgleich ist erforderlich, wenn sich durch Temperaturwechsel, Füllstandsänderungen oder Prozessbewegungen Über- oder Unterdruck im System aufbaut.

Gleichzeitig begrenzen sie den Eintrag von Staub, Partikeln und Feuchtigkeit in Hydrauliktanks, Ölsysteme, Getriebegehäuse und weitere geschlossene Behälter. Damit tragen sie zur Medienreinheit und zur Reduzierung kontaminationsbedingter Folgeschäden bei.

Im Unterschied zu Luftfilterelementen erfolgt die Filtration nicht im Ansaugsystem des Motors, sondern an der Be- und Entlüftung geschlossener Systeme.

Typische Einsatzbereiche

• Hydrauliktanks: Druckausgleich bei Füllstands- und Temperaturschwankungen sowie Reduzierung von Feuchtigkeitseintrag
• Getriebegehäuse: Belüftung bei thermischer Ausdehnung, Lastwechsel und wechselnden Druckverhältnissen
• Ölbehälter und Vorratstanks: Begrenzung von Partikel- und Wassereintrag aus der Umgebung
• Geschlossene Gehäuse und Aggregate: kontrollierter Luftaustausch bei wechselnden Betriebsbedingungen und Außenaufstellung

Be- und Entlüftungsfilter kommen in Baumaschinen, Landmaschinen und industriellen Anwendungen zum Einsatz, insbesondere dort, wo Tanks oder Gehäuse im Betrieb „atmen“ und gleichzeitig vor Umgebungskontamination geschützt werden müssen.

Filterausführungen und Medien

• Standard Be- und Entlüftungsfilter: Filtration der Be- und Entlüftungsluft bei allgemeiner Staubbelastung

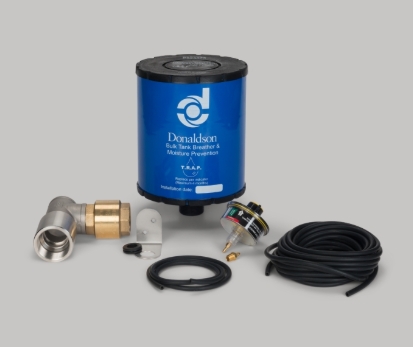

• Wasserbindende Entlüftungsfilter: zusätzliche Reduzierung von Feuchtigkeitseintrag, z. B. mit Trockenmittel
• Spezialausführungen: abhängig von Medium, Systemaufbau und Einsatzumgebung

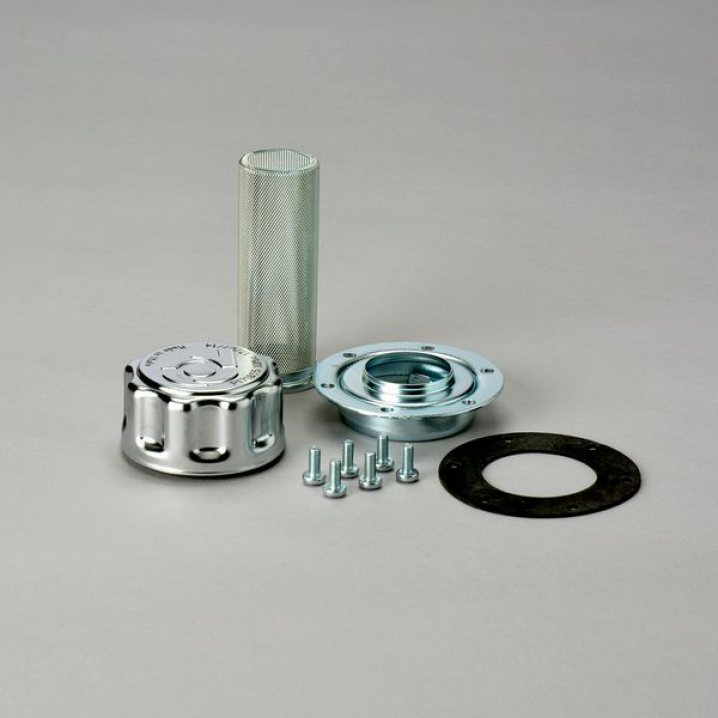

• Belüftungsgehäuse und Systemkomponenten: je nach Bauform mit austauschbarem oder integriertem Filtermedium

Die Auswahl des Filtermediums erfolgt abhängig von Staubbelastung, Luftfeuchtigkeit, erforderlicher Filterfeinheit und dem Luftaustausch des jeweiligen Systems.

Anschlussgrößen, Bauformen und Einbausituation

Für die Auswahl sind neben der Referenznummer insbesondere Anschlussgewinde, Nenngröße, Bauhöhe und Gehäuseausführung relevant. Bereits geringe Abweichungen bei Gewinde oder Einbauhöhe führen schnell zu Montageproblemen oder unpassender Systemfunktion.

Bei wasserbindenden Entlüftungsfiltern ist zusätzlich zu beachten, dass Baugröße und Aufnahmekapazität zur Feuchtigkeitsbelastung des Systems passen müssen.

Systembezug innerhalb der Filtertechnik

Be- und Entlüftungsfilter sind innerhalb der Baumaschinen Luftfilter eingeordnet und Teil der Filter für Baumaschinen.

Sie stehen funktional neben Luftfilterelementen, Kabinenfiltern und Luftfilter-Zubehör, erfüllen jedoch eine eigenständige Aufgabe im Druckausgleich und in der Filtration geschlossener Systeme.

Für hydraulikseitige Filterstufen im Flüssigkeitsstrom ist dagegen die Kategorie Baumaschinen Hydraulikfilter relevant.

Wartung und Wechsel

Be- und Entlüftungsfilter sind wartungsrelevante Komponenten. Wechselintervalle ergeben sich aus Staubbelastung, Luftfeuchtigkeit, Luftaustausch und der Systemumgebung.

Ein gesättigter oder ungeeigneter Filter reduziert den Luftaustausch und kann den Kontaminationseintrag in das System nicht mehr ausreichend begrenzen. Bei Trockenmittel-Ausführungen sinkt mit zunehmender Sättigung zusätzlich die Wasseraufnahmefähigkeit.

Zuordnung vor Bestellung

Vor der Bestellung müssen Referenznummer, Systemanwendung, Anschlussgröße und Filterausführung eindeutig abgeglichen werden.

Vor Bestellung prüfen

• Referenznummer des vorhandenen Filters
• Systemanwendung (Tank, Getriebe, Gehäuse)
• Anschlussgröße / Gewinde
• Bauform und Einbauhöhe
• Standard-, wasserbindende oder Spezialausführung

Technische Beratung

Die Auswahl erfolgt über die technische Zuordnung zum vorhandenen System und die spezifischen Einsatzbedingungen der Maschine oder Anlage.
