FPG-Serie Luftfiltersysteme

Systemeinordnung

Die FPG-Serie wird eingesetzt, wenn unter realen Einsatzbedingungen eine zweistufige Luftfiltration mit integrierter Vorabscheidung erforderlich ist und gleichzeitig eine kompakte, nichtmetallische Systemlösung umgesetzt werden soll.

Typische Anwendungen sind Baumaschinen, Generatoren, Lader, Baggerlader sowie weitere mobile und stationäre Off-Highway-Anwendungen mit erhöhter Staubbelastung.

Im Gegensatz zu einzelnen Luftfilterelementen bildet die FPG-Serie die vollständige Einheit aus Gehäuse, Luftführung, Vorabscheidung und Filtration.

Zweistufiger Systemaufbau und Vorabscheidung

Die Donaldson FPG-Serie arbeitet als zweistufiges Luftfiltersystem. Die Ansaugluft wird dabei tangential in das Gehäuse eingeleitet, wodurch eine Rotationsbewegung entsteht.

Durch diese Strömungsführung wirkt die Fliehkraft auf die Partikel, sodass ein großer Teil der Staubbelastung bereits vor dem Filterelement an die Gehäusewand abgeschieden wird.

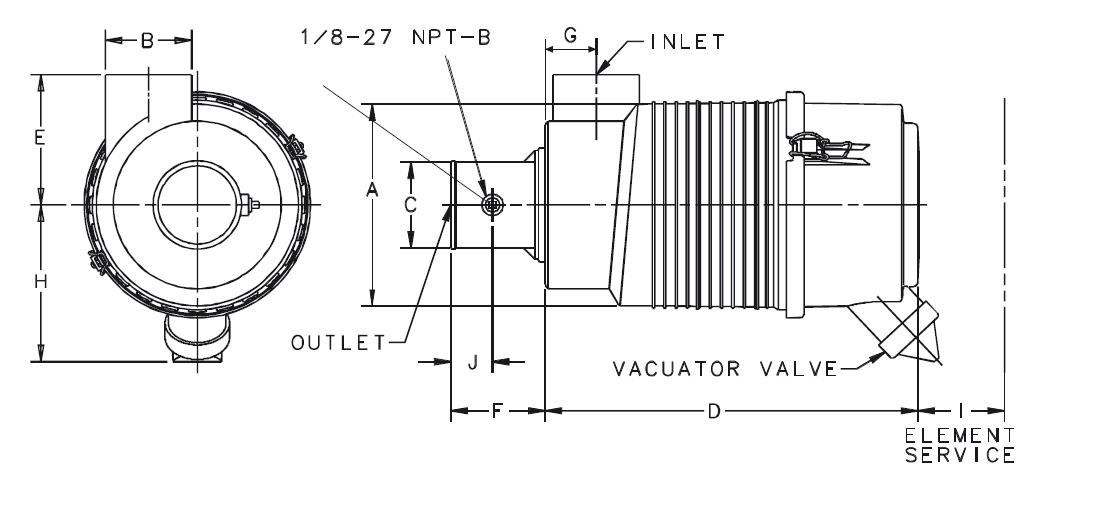

Der abgeschiedene Staub wird über ein integriertes Vacuator™ Valve automatisch aus dem Gehäuse ausgetragen. Dadurch wird das Filtersystem kontinuierlich entlastet, ohne dass ein manuelles Eingreifen erforderlich ist.

Die verbleibenden Partikel werden anschließend durch das Filterelement aufgenommen. Diese Kombination aus Vorabscheidung und Hauptfiltration unterstützt eine gleichmäßige Filtration bei mittlerer bis hoher Staubbelastung.

RadialSeal Abdichtung und Gehäusebauweise

Die FPG-Serie nutzt RadialSeal Abdichtung zur definierten Verbindung zwischen Filterelement und Gehäuse. Das Filterelement wird dabei radial auf die Dichtfläche geführt und dichtet durch Kompression ab.

Diese Bauweise reduziert montagebedingte Undichtigkeiten und unterstützt eine konstante Dichtfunktion auch unter Vibration und wechselnden Betriebsbedingungen.

Die Gehäuse bestehen aus nichtmetallischen Materialien und sind für Anwendungen ausgelegt, bei denen Korrosionsbeständigkeit, geringes Gewicht und vibrationsresistentes Verhalten erforderlich sind.

Technische Merkmale

• Zweistufige Filtration: Vorabscheidung durch Fliehkraft und nachgelagerte Hauptfiltration
• Tangentiale Luftführung: erzeugt Rotation zur Partikelabscheidung im Gehäuse
• Vacuator™ Valve: automatischer Staubaustrag aus dem Gehäuse
• RadialSeal Abdichtung: definierter und vibrationsstabiler Dichtsitz
• Nichtmetallische Bauweise: korrosionsfrei und für mobile Anwendungen ausgelegt
• Servicezugang: je nach Ausführung werkzeugloser oder vereinfachter Filterwechsel möglich

Einsatzbereiche und Betriebsbedingungen

FPG-Luftfiltersysteme werden in Anwendungen eingesetzt, bei denen eine ausgewogene Kombination aus Baugröße, Filtrationsleistung und integrierter Vorabscheidung erforderlich ist.

Typische Einsatzbereiche sind Erdbewegung, Baustellenbetrieb, Landtechnik, Generatoren sowie mobile und stationäre Maschinen mit variierender bis erhöhter Staubbelastung.

Die Auswahl erfolgt auf Basis von Luftdurchsatz, Einbauraum, Anschlussgeometrie, Einbaulage und Staubbelastung.

Systemvergleich innerhalb der Donaldson Serien

Die FPG-Serie positioniert sich innerhalb der Donaldson Luftfiltersysteme zwischen kompakten Standardsystemen und Heavy-Duty-Lösungen mit PowerCore Bauweise.

• FKB-Serie: Cycloflow Systeme für mittlere Staubbelastung
• FPG-Serie: zweistufige Systeme mit integrierter Vorabscheidung
• XRB-Serie: Systeme für hohen Luftdurchsatz ohne separate Vorabscheiderlösung
• PSD-Serie: PowerCore Systeme mit integrierter Vorabscheidung für sehr hohe Staubbelastung

Die FPG-Serie wird bevorzugt eingesetzt, wenn eine zweistufige Filtration mit integrierter Vorabscheidung erforderlich ist, ohne auf ein PowerCore System wechseln zu müssen.

Gegenüber der XRB-Serie steht nicht der maximale Luftdurchsatz im Vordergrund, sondern eine kompakte Systemlösung mit vorgelagerter Partikelentlastung.

Einordnung innerhalb der Luftfiltersysteme

Die FPG-Serie ist Bestandteil der Filter für Baumaschinen und wird im Bereich der Baumaschinen Luftfilter innerhalb der Komplettluftfilter geführt.

Sie ist Teil der Donaldson Luftfiltersysteme und wird innerhalb dieser Systemreihen für Anwendungen mit integrierter Vorabscheidung und kompakter Bauweise eingesetzt.

Systemumfeld und Wartung

Die FPG-Serie ist dem Bereich der Baumaschinen Luftfilter zugeordnet. Für Wartung und Instandhaltung sind passende Luftfilterelemente sowie die eindeutige Zuordnung über Serienbezeichnung, Gehäuseausführung und Referenznummer erforderlich.

Zuordnung vor Bestellung

Vor der Bestellung müssen Serienbezeichnung, Referenznummer, Maschinenmodell und Einbausituation abgeglichen werden.

Vor Bestellung prüfen

• FPG-Serienbezeichnung
• Referenznummer des vorhandenen Systems
• Maschinenmodell und Baureihe
• Einbauraum und Anschlussgeometrie
• Ausblasrichtung / Gehäusevariante

Technische Beratung

Die Auswahl eines geeigneten FPG-Luftfiltersystems erfolgt über die technische Systemzuordnung und die spezifische Einsatzanforderung der Maschine.
