ESCO® Ultralok® U30 Baggerzähne & Adapter

Systemdefinition U30

Die Systemgröße U30 definiert die konstruktive Schnittstelle zwischen Zahnspitze und Adapter innerhalb des ESCO® Ultralok® Systems. Die Passung ist ausschließlich über diese Systemgröße bestimmt.

• Wichtig: Zahn und Adapter müssen beide eindeutig mit der Prägung „U30“ gekennzeichnet sein.

• Typischer Einsatzbereich: Ketten- und Mobilbagger der 15–20 Tonnen Klasse mit Schneidkantenstärken von 30 mm, 35 mm oder 40 mm. (Hinweis: Die Maschinenklasse dient nur als Referenz – nicht als Identifikationsmerkmal).

Mechanische Systemlogik

Das Ultralok® System arbeitet zweiteilig:

1. Adapter: Sorgt für die Kraftübertragung in die Schneidkante.

2. Zahnspitze: Dient als austauschbare Verschleißkomponente.

3. Die Verriegelung ist integraler Bestandteil der Zahnspitze. Separate Sicherungsbolzen oder Pins sind konstruktiv nicht erforderlich. Eine falsch gewählte U-Größe führt unweigerlich zu unzulässiger Spielbildung und beschleunigtem Verschleiß.

Abgrenzung zu benachbarten Systemgrößen

Die Größe U30 positioniert sich exakt zwischen zwei weiteren gängigen Klassen:

• U25: Für kleinere Kompakt- und 10–14t Maschinen

• U35: Für größere 20–25t Maschinen Die Unterscheidung erfolgt nicht über das Baggergewicht, sondern über die tatsächliche Systemprägung am Bauteil.

→ Weitere Größen: [U20] | [U25] | [U35] | [U40] | [U45] | [U55] | [U60]

U30 Baggerzahn-Geometrien im Überblick

In dieser Kategorie finden Sie U30-Zähne für unterschiedlichste Anforderungen:

• U30S (Standard): Universelle Geometrie für klassische Erdbewegung.

• U30C (Meißel): Schmalere Bauform für erhöhte Penetration bei schweren Böden.

• U30P (Spitz): Maximale Eindringtiefe bei hartem oder felsigem Material.

• U30F (Planierform): Breitere Schneidkontur für Grabensohlen und Feinplanum.

• U30AP (Abrasiv): Erhöhtes Verschleißvolumen für stark abrasive Einsatzbedingungen.

• U30T (Doppelspitz): Einsatz in Eck- und Aufreißpositionen.

Adaptervarianten U30

Der Adapter ist das tragende Element am Löffel. Verfügbare Ausführungen:

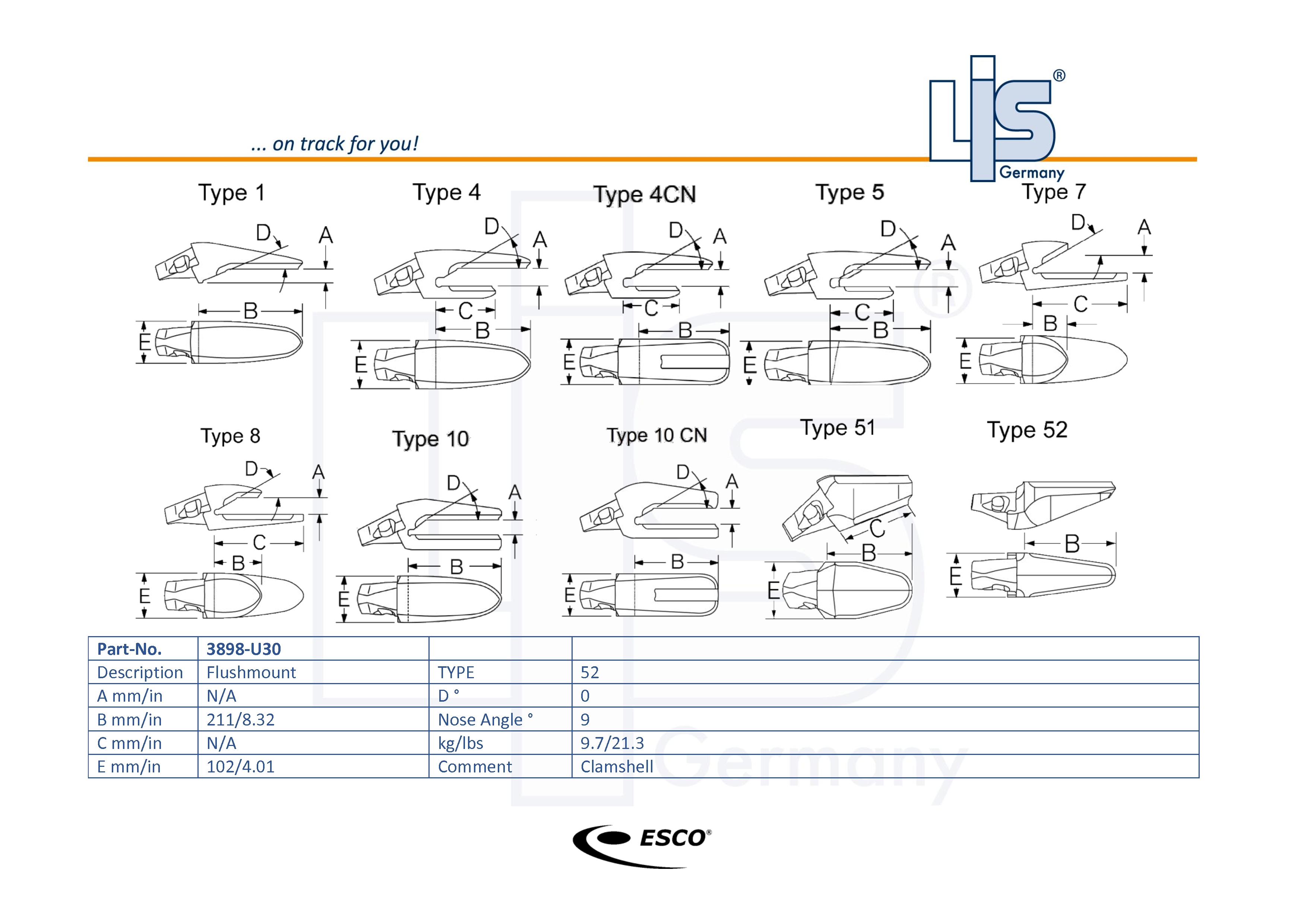

• Einschenklige Anschweißadapter (Single Strap)

• 1-1/2 schenklige Varianten (verlängerter unterer Schenkel)

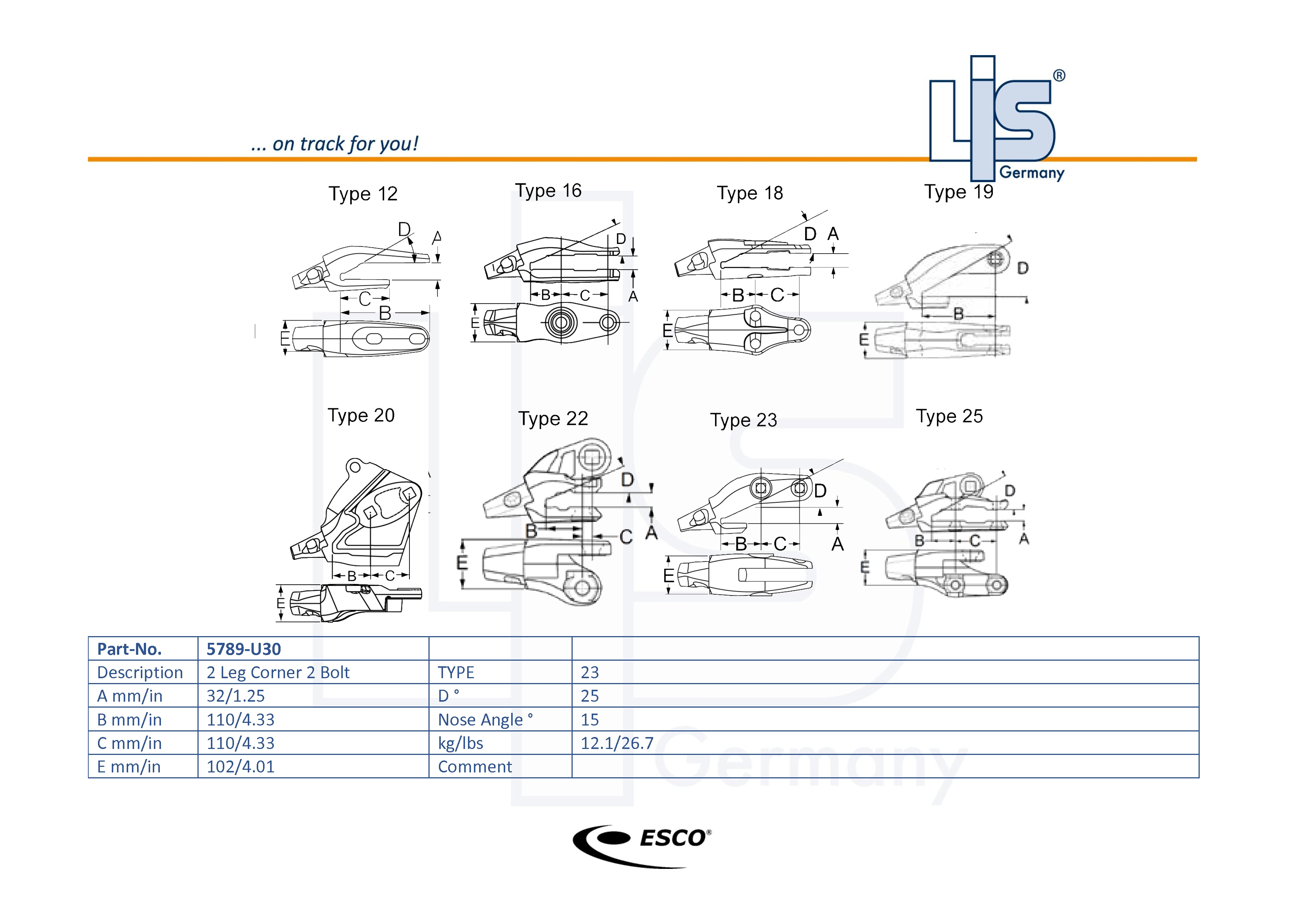

• Eckadapter & Anschraubadapter (Bolt-On) Die Auswahl erfolgt immer über die Kombination aus Systemgröße (U30), Schneidkantenstärke (z.B. 35 mm) und Adaptertyp.

Technische Identifikation vor Bestellung

Zur Vermeidung von Fehlbestellungen prüfen Sie bitte:

• Ist „U30“ am Altteil (Zahn oder Adapter) eindeutig eingeprägt?

• Welche Schneidkantenstärke liegt an Ihrem Löffel vor?

• Welcher Adaptertyp ist aktuell verbaut?

• Welche Zahngeometrie entspricht Ihrem Einsatzprofil?

Hinweis: ESCO® und Ultralok® sind eingetragene Marken der jeweiligen Rechteinhaber.
