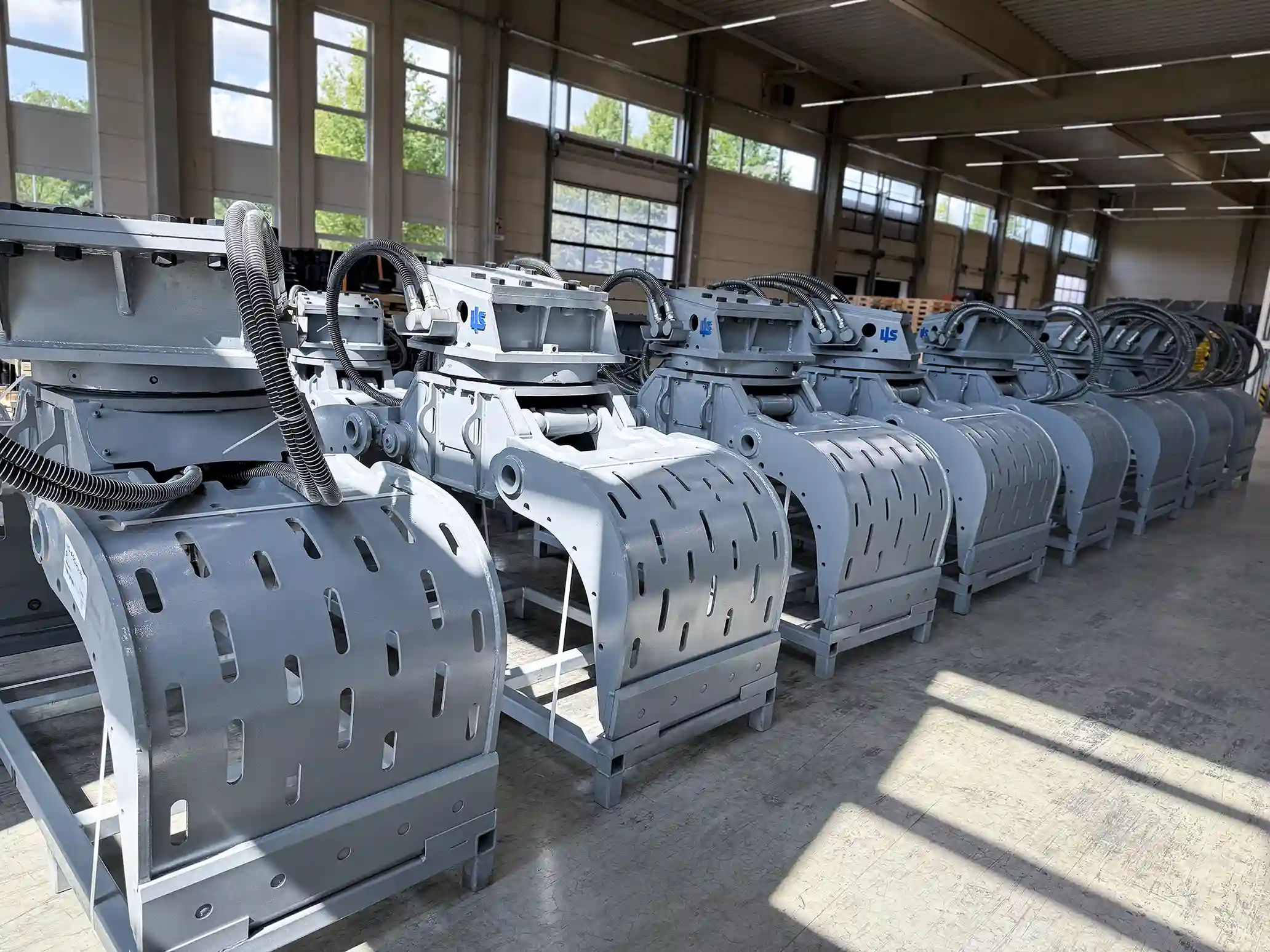

Abbruch- & Sortiergreifer für Bagger 10,0–28,0 t

Einsatzbereiche für Bagger von 10,0 bis 28,0 t

Diese Baureihe ist auf die Maschinenklasse von 10,0 bis 28,0 t abgestimmt und für strukturierte Arbeitsabläufe im Rückbau-, Recycling- und Umschlagbereich ausgelegt.

• Selektiver Rückbau mit gezieltem Greifen, Trennen und Ablegen
• Sortierung von Mischabbruch, Beton, Stahlanteilen und Wertstoffen
• Materialhandling großvolumiger Bauteile
• Umschlag von Naturstein, Findlingen und mineralischen Materialien

Nicht vorgesehen sind Ramm-, Schlag-, Zieh- oder schwere Hebelarbeiten außerhalb des vorgesehenen Einsatzprofils sowie der Einsatz im Wasser.

Drehkranz-Rotationssystem in der 10–28-t-Klasse

Alle LIS® Abbruch- und Sortiergreifer dieser Kategorie verwenden ein Drehkranz-Rotationssystem.

Im Vergleich zu kompakten Rotator-Bauweisen ist diese Konstruktion auf höhere Lasten sowie strukturierte Abbruch-, Sortier- und Ladeeinsätze ausgelegt. Die Kraftübertragung erfolgt über ein hydraulisch angetriebenes Zahnkranzsystem.

Gerade in der 10–28-t-Maschinenklasse ist diese technische Abgrenzung wichtig, weil optisch ähnliche Greifer im Marktumfeld mit unterschiedlichen Rotationssystemen angeboten werden.

Hydraulik-Anforderungen für Bagger 10,0–28,0 t

Die Greifer dieser Klasse müssen auf Maschinengewicht, Arbeitsdruck, Ölstrom und vorhandene Zusatzhydraulik abgestimmt werden.

• Arbeitsdruck Öffnen/Schließen: modellabhängig bis 320 bar
• Ölstrom: modellabhängig und passend zur Maschinenhydraulik auszulegen
• Rotationsdruck: maximal 160 bar

Wichtiger technischer Hinweis: Der Rotationskreis ist auf maximal 160 bar auszulegen und über ein Druckbegrenzungsventil abzusichern. So werden Druckspitzen begrenzt und der Drehmotor geschützt.

Vor Inbetriebnahme sind Systemdruck und verfügbarer Ölstrom der Trägermaschine zu prüfen. Empfohlener Hydraulik-Ölbereich: 20–80 °C.

Konstruktion und Verschleißausstattung

Die LIS® Greifer dieser Baureihe sind für den dauerhaften Einsatz bei wechselnden Materialien und kontrollierten Greifbewegungen konzipiert.

• Danfoss® Hydraulikmotor für 360° endlose Rotation
• Greiferschalen aus HB400
• Austauschbare Wendemesser aus HB400
• Beidseitig nutzbare Wendemesser
• Wendemesser mit Endanschlag-Funktion
• Drehkranz-Rotationssystem
• Neutrale Adapterplatte

Passende Verschleiß- und Serviceteile finden Sie unter Abbruch- & Sortiergreifer Ersatzteile.

Aufnahme und Schnellwechselsysteme

Die Lieferung erfolgt grundsätzlich mit neutraler Adapterplatte. Die finale Aufnahme wird kundenseitig oder projektspezifisch ausgeführt.

In der 10–28-t-Klasse sind je nach Adapterlösung unter anderem folgende Systeme im Marktumfeld üblich:

• MS-Systeme: MS10, MS21, MS25
• CW-Systeme: CW20, CW30, CW40
• OQ-Systeme: OQ65, OQ70/55, OQ80

Adapterauslegung und Ausführung müssen Maschinengewicht, Reißkräfte und Einsatzprofil berücksichtigen.

Wartung und Betriebsanforderungen

• Alle Schmierstellen mindestens alle 8 Betriebsstunden abschmieren
• Hydraulikleitungen, Verschraubungen und Messerbefestigungen regelmäßig prüfen
• Wendemesser auf Sitz und Verschleiß kontrollieren
• Hydrauliksystem sauber halten und Filterzustand beachten

Unzureichende Schmierung kann zu erhöhtem Verschleiß an Drehkranz, Bolzen und Buchsen führen.

Betriebsanleitungen und technische Dokumentation

Passende Betriebsanleitungen und technische Hinweise für LIS® Abbruch- und Sortiergreifer finden Sie im Downloadbereich.

Betriebsanleitungen Abbruch- und Sortiergreifer

Abgrenzung zur Kompaktklasse

Für Maschinen unter 9,0 t empfehlen wir die kompakte Baureihe mit modellabhängigem Rotationsdruck bis maximal 120 bar:

Abbruch- & Sortiergreifer Minibagger 0,7–9,0 t

Zur Gesamtübersicht aller Modelle:

Abbruch- & Sortiergreifer

Ergänzende Anbaugeräte und Verschleißkomponenten

• Hydraulikhammer für die Vorzerkleinerung massiver Bauteile
• Baggerlöffel für Materialaufnahme und Erdarbeiten
• Messer und Profile für Schneidkanten und Verschleißschutz
• Laufwerk für Fahrwerkskomponenten im Baustelleneinsatz

Häufige Fragen

Ist die passende Aufnahme vormontiert?

Nein. Geliefert wird mit neutraler Adapterplatte. Die finale Aufnahme wird projektspezifisch ausgeführt.

Warum ist die 160-bar-Begrenzung bei der Rotation wichtig?

Der Rotationskreis ist auf maximal 160 bar auszulegen. Ohne Druckbegrenzung können Druckspitzen zu Schäden am Drehmotor führen.

Für welche Einsätze ist die 10–28-t-Baureihe gedacht?

Die Baureihe ist für strukturierten Rückbau, Recycling, Sortierung und Materialhandling in der 10,0–28,0-t-Maschinenklasse vorgesehen.

Markennamen wie Danfoss®, OilQuick®, Lehnhoff® oder Verachtert® dienen ausschließlich der Identifikation marktüblicher Systeme und Komponenten.
