Spanneinheiten für Bagger und Raupenlaufwerke

Spanneinheiten im Leitradbereich des Raupenlaufwerks

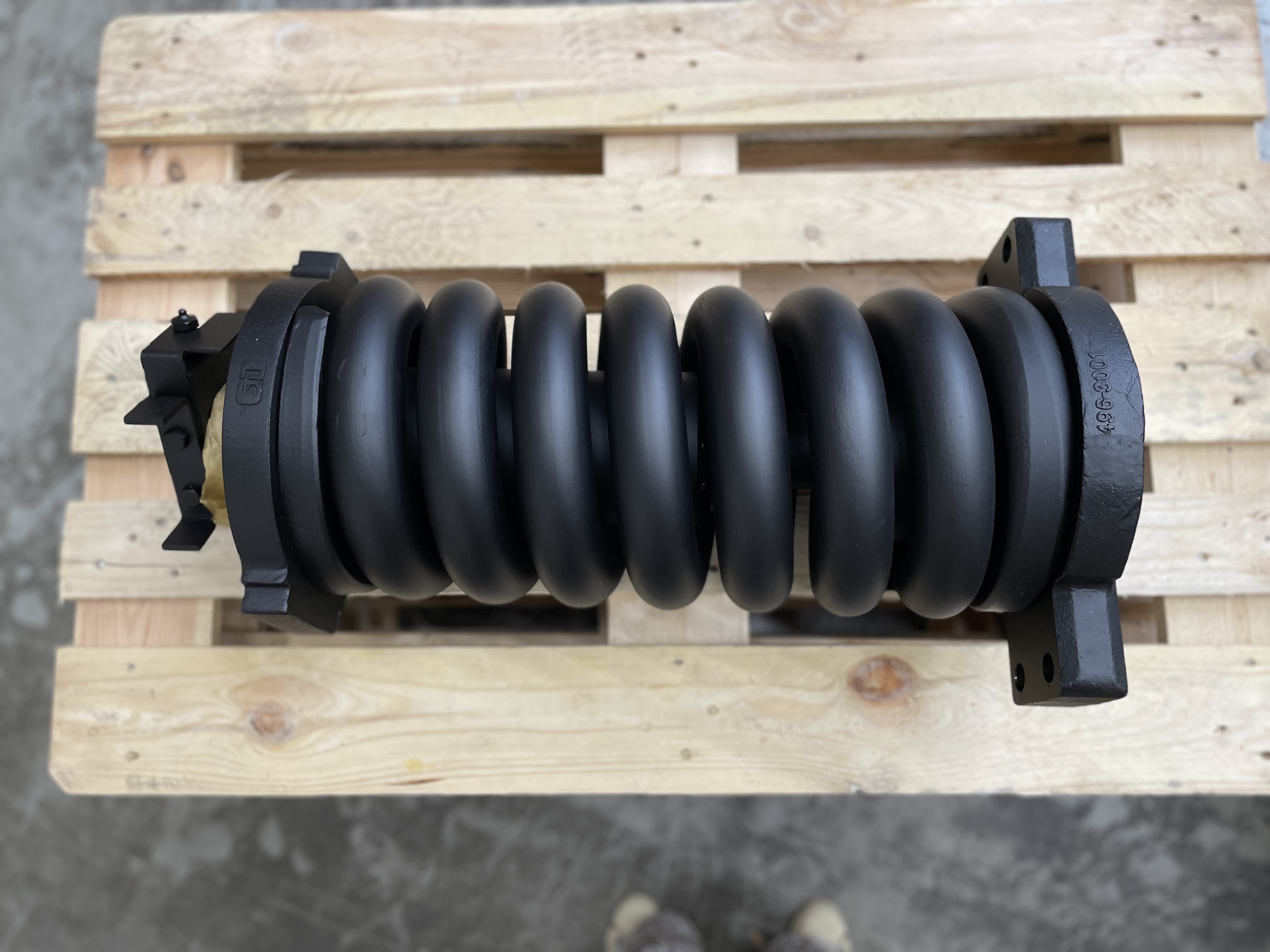

Spanneinheiten sitzen im Spannsystem des Raupenlaufwerks. Sie arbeiten im Bereich von Leitrad, Laufwerksrahmen und Kette. Über die Spanneinheit wird die Stellung des Leitrads zur Kette eingestellt oder gehalten – abhängig von Baugruppe, Spannweg und Laufwerksausführung.

Für Werkstatt und Ersatzteilbeschaffung zählt nicht nur die Maschinenbezeichnung. Geprüft werden sollten Referenznummer, Maschinenmodell, Laufwerksausführung, Leitradbereich, Baugruppe, Spannweg und vorhandene Bauteilabmessungen. Bei abweichenden Serien, Long-Arm-Ausführungen, unterschiedlichen Laufwerksbreiten oder geänderter Leitradaufnahme kann eine optisch ähnliche Spanneinheit technisch abweichen.

Produktdaten: Spanneinheit, Kettenspanner, Track Adjuster

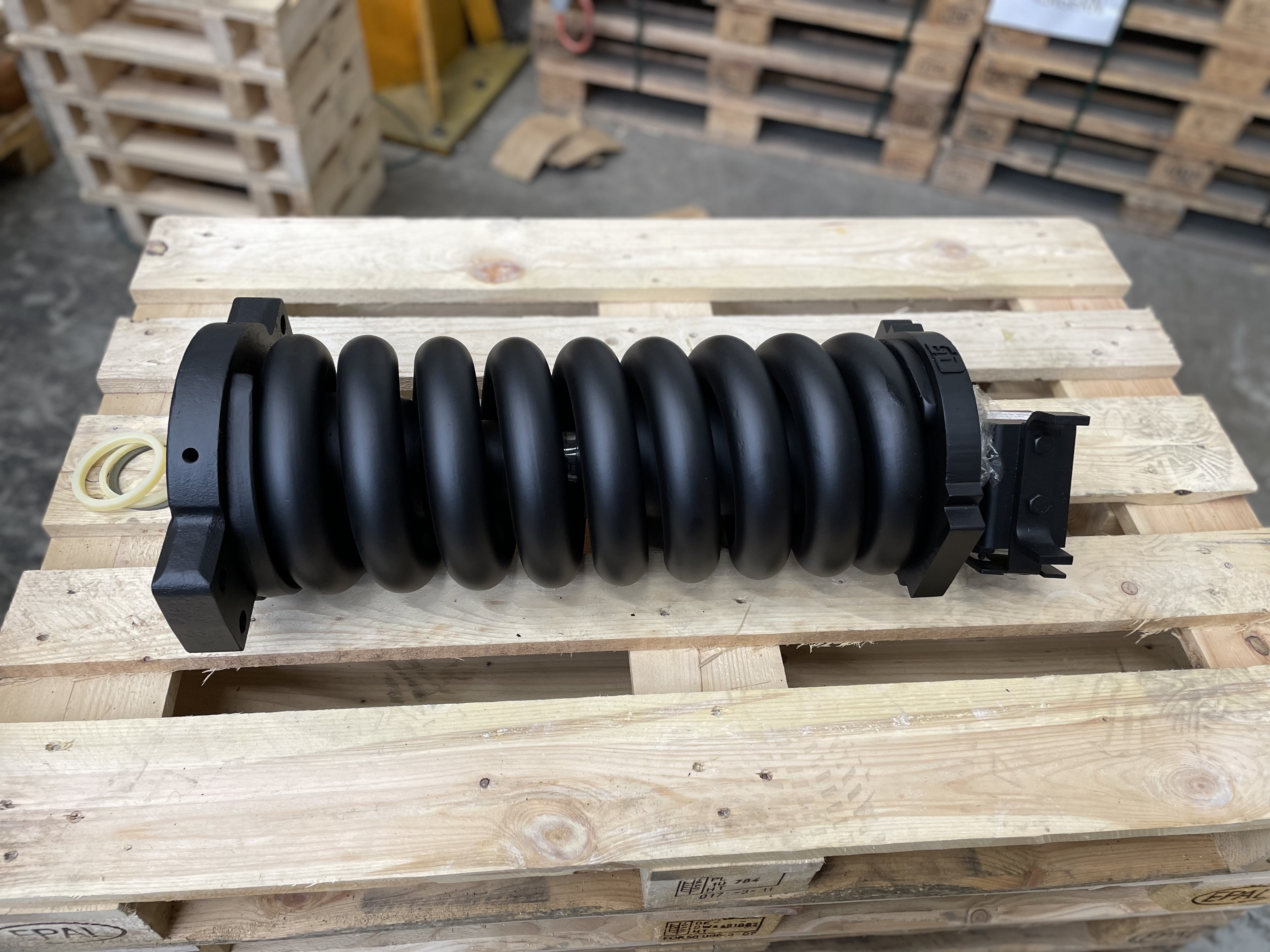

In Produktdaten und Ersatzteilkatalogen stehen für das Spannsystem unterschiedliche Bezeichnungen: Spanneinheit, Kettenspanner, Track Adjuster, Track Tensioner, Recoil Spring Assembly oder Track Adjuster Assembly. Diese Begriffe können je nach Hersteller eine komplette Spannbaugruppe oder einzelne Komponenten im Bereich von Fettspanner, Spannzylinder und Spannfeder beschreiben.

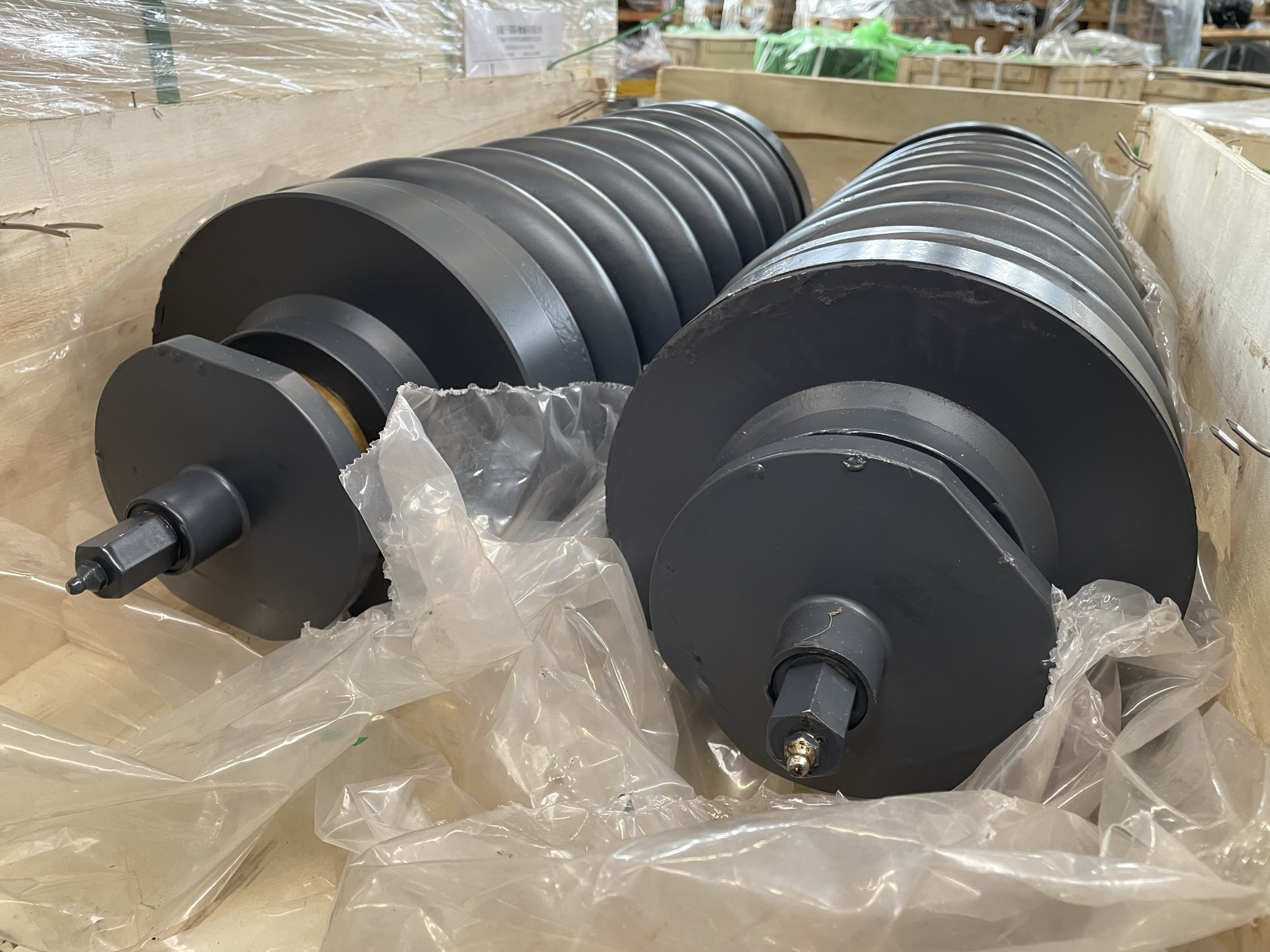

Der konkrete Lieferumfang muss deshalb produktbezogen geprüft werden. Je nach Ausführung können Spannzylinder beziehungsweise Fettspanner, Spannfeder, Kolben, Ventil, Aufnahme, Achse, Befestigungspunkte und weitere anbindungsspezifische Komponenten Bestandteil der Baugruppe sein. Maßgeblich für die Auswahl bleibt die Übereinstimmung mit Referenznummer, Maschine, Laufwerksausführung und vorhandener Baugruppe.

Auswahl nach Referenznummer, Maschine und Baugruppe

Die Referenznummer ist der wichtigste Einstiegspunkt für die technische Zuordnung. Zusätzlich sollten Maschinenmodell, Serie, Laufwerksausführung und Leitradbereich abgeglichen werden, weil gleiche Maschinenbaureihen je nach Serie, Unterwagenvariante oder Leitradausführung unterschiedliche Spannsysteme verwenden können.

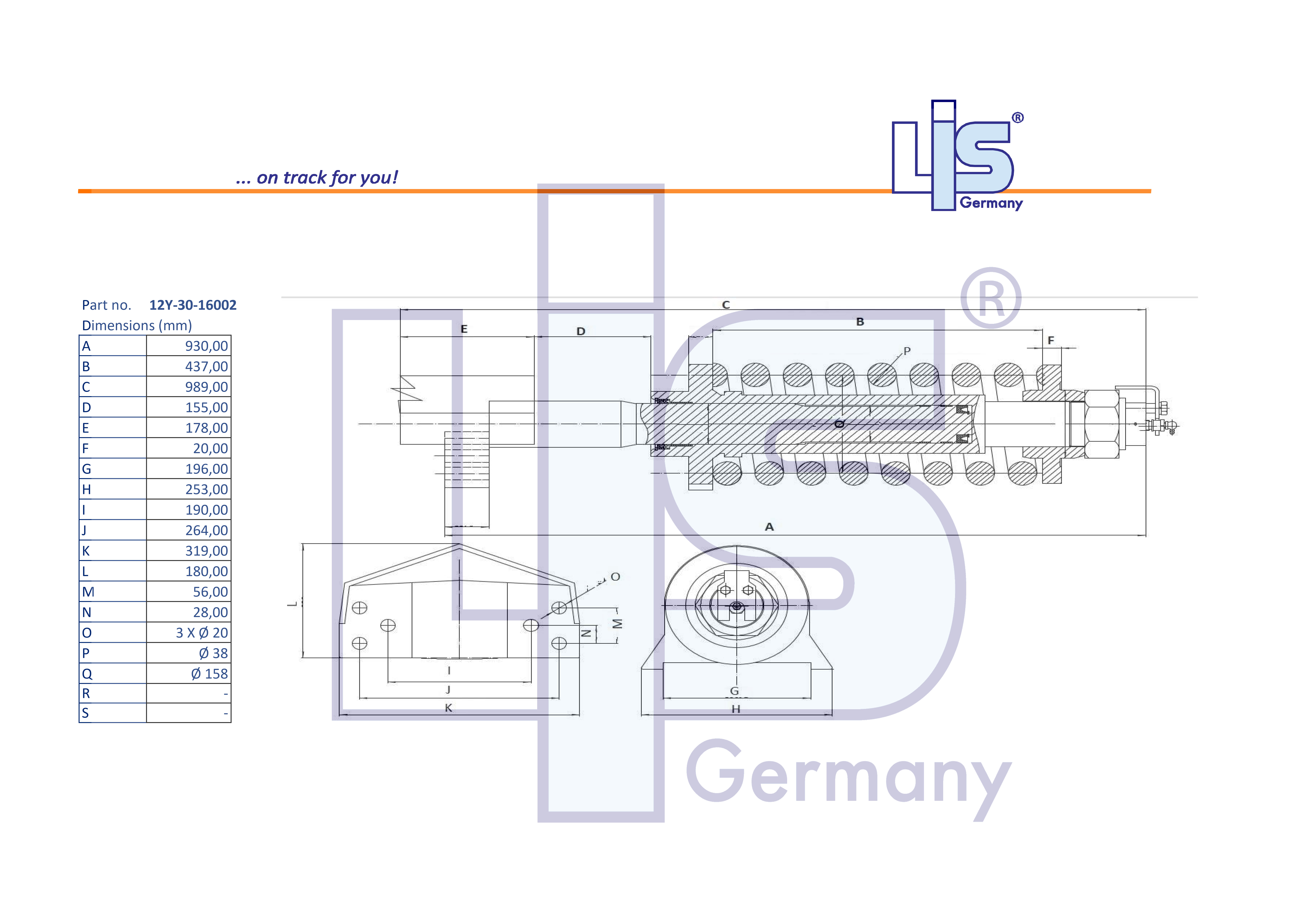

Für den Abgleich in der Werkstatt sind vor allem Einbaulänge, Anschlussgeometrie, Spannweg, Zylinderbereich, Federbereich, Aufnahme und Befestigungspunkte relevant. Einzelmaße ersetzen keine Referenz- und Maschinenprüfung, können aber helfen, die vorhandene Baugruppe mit Produktdaten oder einer technischen Zeichnung abzugleichen.

Zusammenspiel mit Leitrad, Kette und Laufwerksrahmen

Die Spanneinheit arbeitet im Laufwerk nicht isoliert. Sie steht in direkter Verbindung mit Leiträdern, Kettenbändern, Gummiketten, Laufrollen, Tragrollen und Antriebsrädern. Eine Änderung am Spannsystem verändert die Leitradstellung und wirkt sich auf den Kettenlauf im Fahrwerk aus.

Eine zu lose oder zu stramme Kette kann das Kontaktbild im Laufwerk verändern. Bei auffälligem Kettenlauf sollten deshalb nicht nur Kette und Spanneinheit geprüft werden, sondern auch Leitradaufnahme, Laufwerksrahmen, Rollen, Antriebsrad und Kettenführung. Bei Stahlketten- und Gummikettenlaufwerken können unterschiedliche Baugruppen und Bauteilgeometrien erforderlich sein.

Prüfpunkte bei Spannverlust, Fettverlust oder auffälliger Leitradstellung

Eine Spanneinheit sollte geprüft werden, wenn sich die Kette nicht auf die vorgesehene Spannung bringen lässt, nach kurzer Betriebszeit wieder Spannung verliert oder der Spannweg sichtbar ausgeschöpft ist. Weitere Hinweise sind Fettverlust am Spannzylinder, Probleme beim Einbringen von Fett über Fettventil oder Schmiernippel, eine auffällige Leitradstellung oder ein unruhiger Kettenlauf.

Bei solchen Symptomen sollte nicht nur der Kettenspanner bewertet werden. Zu prüfen sind auch Leitradaufnahme, Laufwerksrahmen, Spannzylinder, Fettventil, Schmiernippel, Kolbenbereich, Spannfeder, Kette und Kettenführung. Schmutz, Steine, Korrosion, beschädigte Aufnahmen oder blockierte Führungsflächen im Leitrad- beziehungsweise Spannbereich können die Bewegung der Baugruppe zusätzlich beeinflussen.

Hinweis für Arbeiten am Spannsystem

Spanneinheiten können vorgespannte Federn und unter Druck stehendes Fett enthalten. Arbeiten am Spannsystem sollten nach Herstellervorgabe und durch fachkundige Personen erfolgen. Vor dem Lösen von Komponenten sind Druckzustand, Zugang zum Fettventil und Einbausituation am Laufwerk zu berücksichtigen.

Der Kategorietext dient der technischen Ersatzteilzuordnung. Montage, Entspannung und Reparatur des Spannsystems müssen nach Maschinenherstellerangaben, Werkstattvorgaben und den technischen Daten des jeweiligen Artikels durchgeführt werden.

Spanneinheiten als Teil der Laufwerksprüfung

Der Austausch einer Spanneinheit ist häufig Teil einer größeren Laufwerksbewertung. Wenn Kettenspannung, Leitradstellung oder Kettenlauf auffällig sind, sollten auch Leiträder, Kettenbänder, Gummiketten, Laufrollen, Tragrollen, Antriebsräder und Befestigungsteile geprüft werden.

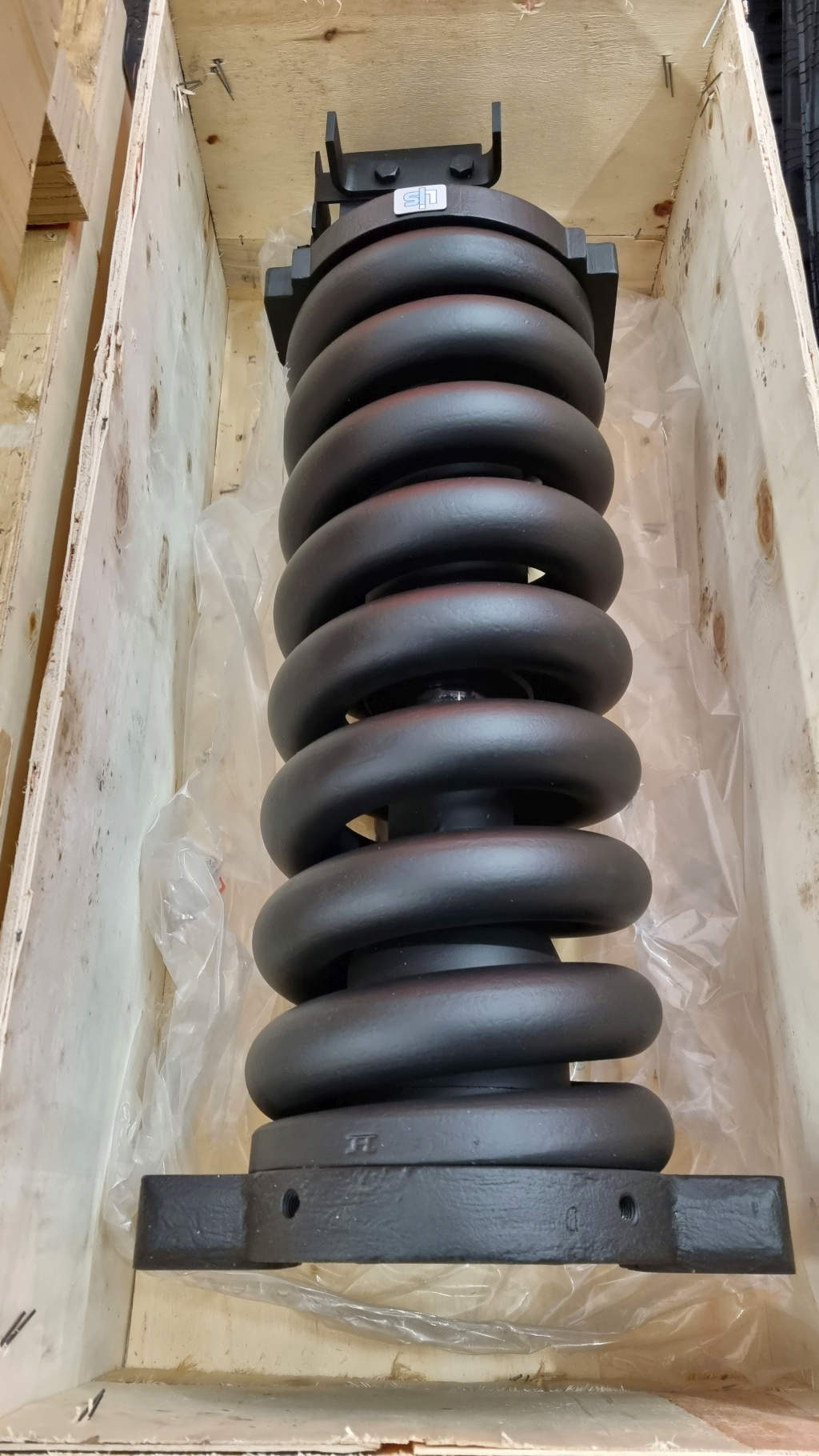

Für die Auswahl der passenden LIS® Spanneinheit sollten Referenznummer, Maschinenmodell, Laufwerksausführung, Leitradbereich, Baugruppe, Spannweg und vorhandene Bauteilabmessungen abgeglichen werden. Der LIS® Laufwerksfilter unterstützt die technische Zuordnung von Spanneinheiten und Kettenspannern für Bagger, Minibagger und weitere Raupenlaufwerke.
