Saugfilter für Baumaschinen

Einbau-Saugfilter, Leitungssaugfilter und Anschraub-Saugfilter

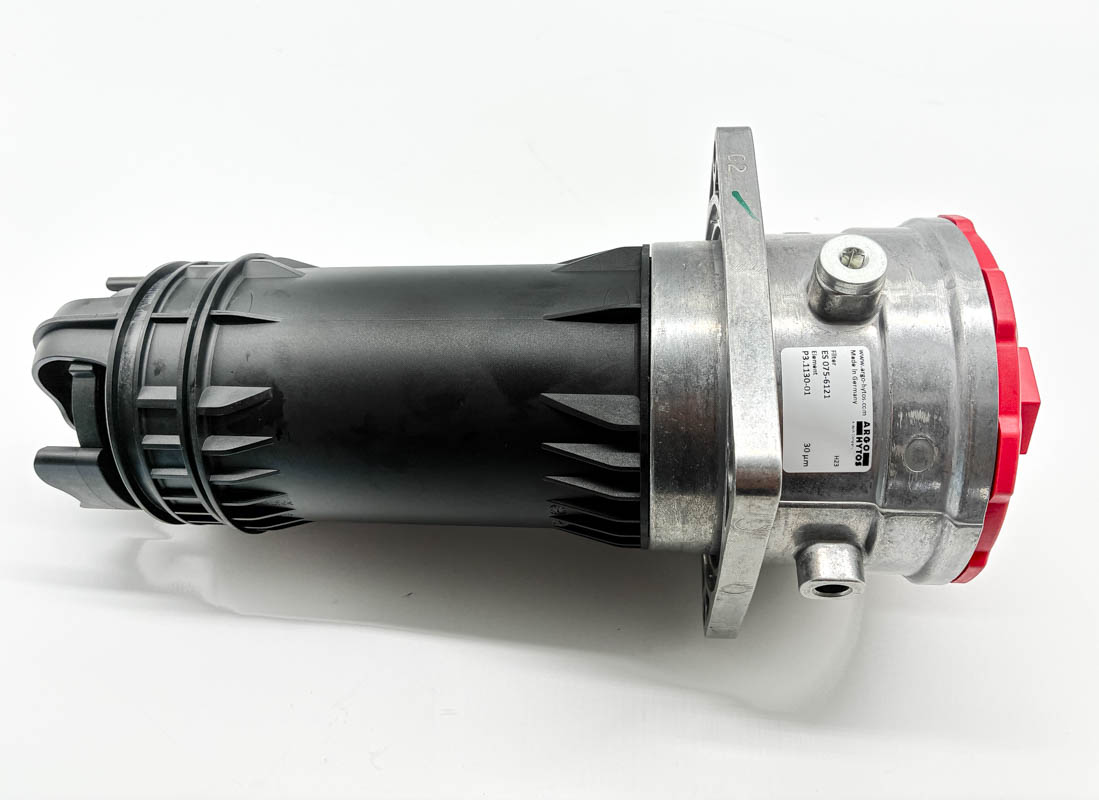

• Einbau-Saugfilter: Saugfilter für die Integration im Hydrauliktank
• Leitungssaugfilter: Saugfiltergehäuse für den Einbau in die Saugleitung außerhalb des Tanks
• Anschraub-Saugfilter / Anschraubelemente: austauschbare Saugfilter für definierte Gewinde- und Einbaubauformen
• Sieb- und Drahtgewebeausführungen: typische Bauarten für die grobe Vorfiltration auf der Saugseite

Maßgeblich ist die Einbausituation zwischen Tank und Pumpe. Einbau-Saugfilter, Leitungssaugfilter und Anschraub-Saugfilter unterscheiden sich in Bauform, Systemintegration und Servicezugang.

Saugfilter nach Referenznummer, Bauform und Volumenstrom

Saugfilter werden über Referenznummer, Bauform und Volumenstrom eindeutig identifiziert und dem vorhandenen Saugsystem zugeordnet.

Optisch ähnliche Saugfilter unterscheiden sich häufig in Baugröße, Gewinde, Filteraufbau oder Feinheit und sind nicht automatisch systemgleich.

Volumenstrom auf der Saugseite richtig auslegen

Maßgeblich ist der maximal auftretende Volumenstrom auf der Ansaugseite. Die Auslegung muss so erfolgen, dass der Ölstrom zur Pumpe nicht unzulässig eingeschränkt wird.

Eine falsch ausgelegte Saugstufe führt zu erhöhtem Saugwiderstand, Kavitation oder Störungen in der Pumpenversorgung.

Saugfilter im Hydrauliktank und in der Saugleitung

Einbau-Saugfilter arbeiten im Tank und stehen in direktem Zusammenhang mit Ölstand, Ansaugposition und Tankgeometrie. Leitungssaugfilter arbeiten außerhalb des Tanks in der Saugleitung und werden über Gehäuse, Element und Einbaulage definiert.

Typische Saugfilter arbeiten mit gröberen Feinheiten, häufig im Bereich von 60 µm, 125 µm oder 250 µm. Maßgeblich ist die Auslegung der Saugseite, nicht eine möglichst feine Filtration.

Systemabhängig unterscheiden sich Saugfilter außerdem in Bauform, Filtermedium, Feinheit und Zusatzfunktionen wie Bypassausführung.

Passende Elemente und Zubehör für Saugfilter

Saugfilter stehen in direktem Zusammenhang mit Hydraulikfilterelementen für die jeweilige Saugfilterbaugruppe.

Im Systemumfeld relevant sind außerdem Leitungsfilter für definierte Leitungspositionen sowie Komponenten aus dem Bereich Hydraulikfilter-Zubehör.

Davon zu unterscheiden sind Rücklauffilter, die das Hydrauliköl auf der Rücklaufseite vor dem Wiedereintritt in den Tank filtern.

Auswahlkriterien für Saugfilter

• Referenznummer: eindeutige Identifikation des vorhandenen Saugfilters
• Bauform: Einbau-Saugfilter, Leitungssaugfilter oder Anschraub-Saugfilter
• Volumenstrom: abgestimmt auf die Fördermenge und Ansaugsituation
• Einbausituation: Hydrauliktank oder Saugleitung
• Feinheit und Filteraufbau: passend zur Saugfiltration ohne unzulässige Restriktion

Vor Bestellung prüfen

• Referenznummer des vorhandenen Saugfilters
• Bauform: Einbau-Saugfilter, Leitungssaugfilter oder Anschraub-Saugfilter
• Volumenstrom / Baugröße
• Gewinde, Anschluss oder Gehäusebauform
• Einbausituation zwischen Tank und Pumpe

Saugfilter im bestehenden Hydrauliksystem

Saugfilter sind Bestandteil der Kategorie Baumaschinen Hydraulikfilter und arbeiten auf der Ansaugseite zwischen Tank und Hydraulikpumpe. Maßgeblich ist die technische Zuordnung zur vorhandenen Saugstrecke, zur Einbausituation und zum erforderlichen Volumenstrom.
