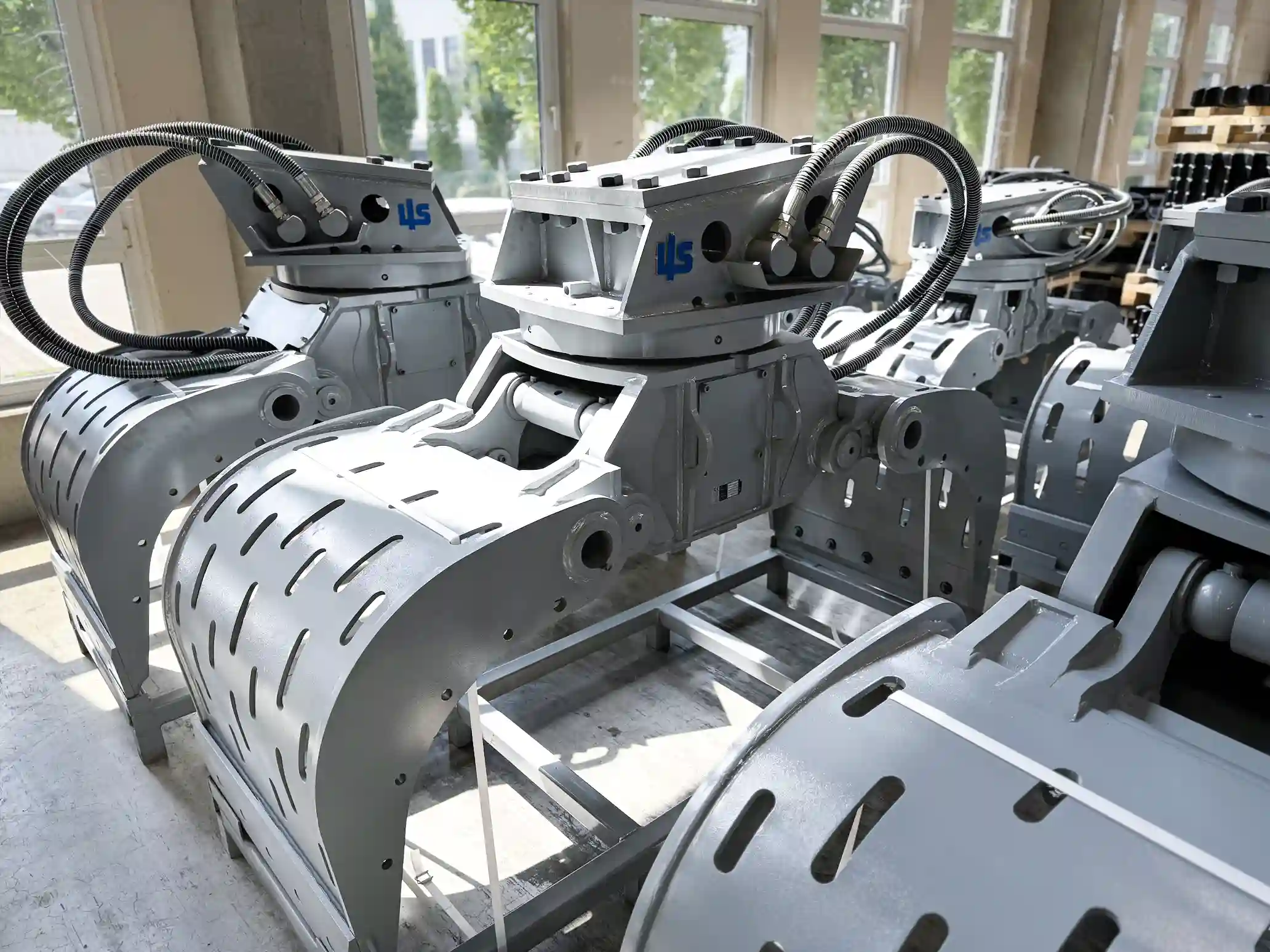

Abbruch- & Sortiergreifer für Minibagger 0,7–9,0 t
Kompakte hydraulische Abbruch- und Sortiergreifer für Minibagger und leichte Midibagger von 0,7 bis 9,0 t.
Alle LIS® Greifer dieser Baureihe sind mit 360° Drehkranz-Rotationssystem, Danfoss® Hydraulikmotor sowie Greiferschalen und Messern aus HB400 ausgestattet.
- Einsatzbereiche: GaLaBau, Recycling, Sortierung sowie Forst- und Landwirtschaft
- Rotation: 360° endlos rotierend mit Drehkranz
- Aufnahme: Lieferung mit neutraler Adapterplatte
📞 +49 (0)2241 26 56 700
Einsatzbereiche für Minibagger und kompakte Trägermaschinen
Die Baureihe ist auf die Kinematik und Zusatzhydraulik kompakter Trägermaschinen abgestimmt. Die kompakte Bauform unterstützt kontrolliertes Greifen und präzises Positionieren bei beengten Platzverhältnissen.
- GaLaBau: Setzen von Findlingen, Natursteinmauern und Blockstufen
- Forst- und Landwirtschaft: Verladen von Reisig, Stammholz und Wurzelwerk
- Pflege von Wegeseitenrändern und Grünflächen
- Sortieren von Bauschutt, Holz und Grünschnitt
- Leichter Rückbau kleinerer Bauwerke und Innenkernarbeiten
Nicht vorgesehen sind Ramm-, Zieh-, Schlag- oder schwere Hebelarbeiten sowie der Einsatz im Wasser.
Drehkranz-Rotationssystem im Minibagger-Segment
Alle LIS® Abbruch- und Sortiergreifer dieser Kategorie verwenden ein Drehkranz-Rotationssystem.
Im Vergleich zu kompakten Rotator-Bauweisen ist diese Konstruktion auf kontrollierte Greifbewegungen, höhere Lasten sowie strukturierte Sortier- und Ladeeinsätze ausgelegt.
Die Kraftübertragung erfolgt über ein hydraulisch angetriebenes Zahnkranzsystem. Gerade bei kompakten Maschinen sind kontrollierte Rotation und präzises Positionieren entscheidend.
Hydraulik-Anforderungen für Minibagger
Die Greifer dieser Klasse sind auf typische Zusatzhydrauliken von Minibaggern und leichten Midibaggern ausgelegt.
- Arbeitsdruck Öffnen/Schließen: modellabhängig bis 220 bar
- Ölstrom: abhängig von Greifergröße und Maschinenhydraulik
- Rotationsdruck: maximal 120 bar
Wichtiger technischer Hinweis: Der Rotationskreis ist auf maximal 120 bar auszulegen. Eine Absicherung über ein Druckbegrenzungsventil ist erforderlich, um Schäden am Drehmotor zu vermeiden.
Praxis-Hinweis: Minibagger können im Hammerkreis hohe Druckspitzen erzeugen. Ein direkter Anschluss ohne Druckbegrenzung kann den Drehmotor beschädigen.
Empfohlener Hydraulik-Ölbereich: 20–80 °C.
Konstruktion und Verschleißausstattung
Die LIS® Minibagger-Greifer sind für den dauerhaften Einsatz bei wechselnden Materialien und präzisen Greifbewegungen ausgelegt.
- Danfoss® Hydraulikmotor für 360° endlose Rotation
- Greiferschalen aus HB400
- Messer aus HB400
- Beidseitig nutzbare Wendemesser
- Wendemesser mit Endanschlag-Funktion
- Kompakter Drehkranz
- Neutrale Adapterplatte
Passende Verschleiß- und Serviceteile finden Sie unter Abbruch- & Sortiergreifer Ersatzteile.
Aufnahme und Schnellwechselsysteme
Die Lieferung erfolgt grundsätzlich mit neutraler Adapterplatte. Die finale Aufnahme wird kundenseitig oder projektspezifisch ausgeführt.
Im Minibagger-Bereich werden insbesondere folgende Systeme verwendet:
- MS-Systeme: MS01, MS03, MS08
- CW-Systeme: CW05, CW10
- OQ-Systeme: OQ45
Die Adapterauslegung muss Maschinengewicht, Reißkräfte und Einsatzprofil berücksichtigen.
Wartung und Betriebsanforderungen
- Alle Schmierstellen mindestens alle 8 Betriebsstunden abschmieren
- Hydraulikleitungen und Schraubverbindungen regelmäßig prüfen
- Wendemesser vor Arbeitsbeginn kontrollieren
- Hydrauliksystem sauber halten und Filterzustand beachten
Betriebsanleitungen und technische Dokumentation
Passende Betriebsanleitungen und technische Hinweise für LIS® Abbruch- und Sortiergreifer finden Sie im Downloadbereich.
Betriebsanleitungen Abbruch- und Sortiergreifer
Abgrenzung zur Heavy-Duty Klasse
Für Maschinen über 10 t oder für schweren Industrieabbruch empfehlen wir die Heavy-Duty Baureihe:
Abbruch- & Sortiergreifer Bagger 10,0–28,0 t
Zur Gesamtübersicht aller Modelle:
Ergänzende Anbaugeräte und Verschleißkomponenten
Häufige Fragen
Wird die passende Aufnahme mitgeliefert?
Nein. Geliefert wird mit neutraler Adapterplatte. Die finale Aufnahme wird projektspezifisch ausgeführt.
Warum ist die 120-bar-Begrenzung bei der Rotation wichtig?
Der Drehmotor ist auf maximal 120 bar ausgelegt. Ohne Druckbegrenzung können Druckspitzen den Drehmotor beschädigen.
Wofür eignet sich die Minibagger-Baureihe?
Die Baureihe eignet sich insbesondere für GaLaBau, Sortierarbeiten sowie Forst- und Landwirtschaft mit kompakten Trägermaschinen.
📞 +49 (0)2241 26 56 700
Markennamen wie Danfoss®, OilQuick®, Lehnhoff® oder Verachtert® dienen ausschließlich der Identifikation marktüblicher Systeme und Komponenten.
