Hydraulikhammer für Bagger 40,0–75,0 t

Hydraulikhammer für Großbagger technisch richtig auswählen

Hydraulikhämmer für Bagger von 40,0 bis 75,0 t müssen exakt auf Trägergerät, Hydrauliksystem und Einsatzmaterial abgestimmt werden. In dieser Leistungsklasse sind Trägergewicht, Hammergewicht, Ölbedarf, Betriebsdruck, Rücklaufdruck, Hydraulikschlauchgröße, Meißeldurchmesser, Aufnahmegeometrie und Einsatzdauer entscheidend. Ein falsch abgestimmter Ölförderstrom oder ein zu hoher Rücklaufdruck kann zu erhöhter Öltemperatur, unregelmäßigem Betrieb und erhöhter Bauteilbelastung führen.

Im Baustellenalltag werden diese Anbaugeräte auch als Hydraulikhammer Großbagger, Abbruchhammer Bagger, Stemmhammer Bagger, Baggerhammer, Meißelhammer oder hydraulischer Großhammer bezeichnet. Für diese Kategorie ist die Maschinenklasse entscheidend: Die hier gelisteten Hydraulikhämmer sind für schwere Bagger und Großgeräte im Bereich von 40,0 bis 75,0 t vorgesehen. Für kleinere Maschinen ist die Kategorie Hydraulikhammer Bagger 8,0–35,0 t die passende Auswahl.

Technische Übersicht ausgewählter LIS® Großhammer-Baureihen

Zusätzlich sind in dieser Kategorie LIS195A-BT für Bagger von 50 bis 65 t und LIS215A-BT für Bagger von 70 bis 75 t als Ausführung ohne Aufnahme gelistet. Für diese Baureihen erfolgt die technische Zuordnung artikelbezogen nach Trägergerät, Hydraulikleistung, Aufnahmegeometrie und Einsatzbereich.

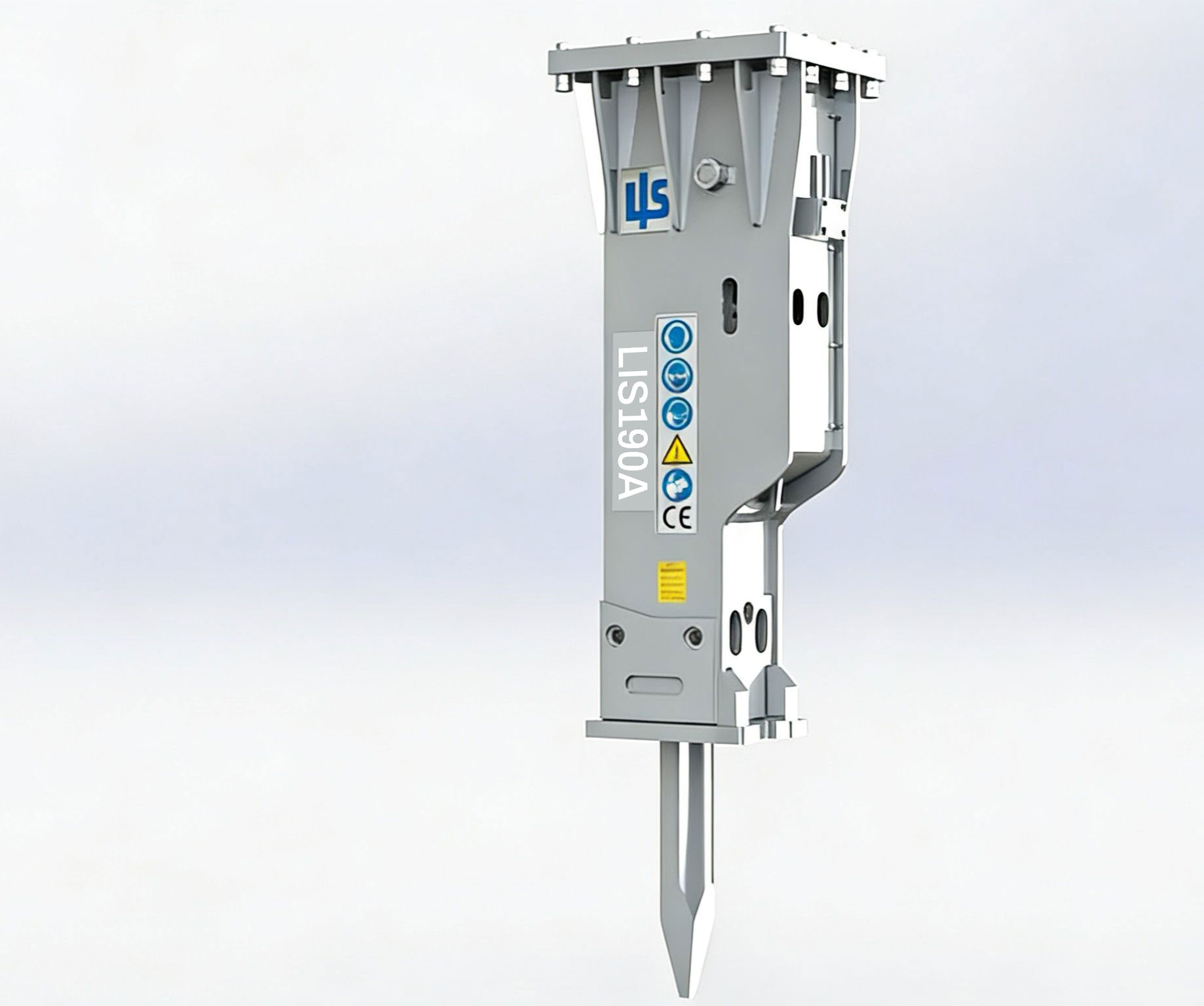

Ausführung ohne Aufnahme für projektspezifische Anbindung

Die aktuell gelisteten Großhämmer dieser Kategorie werden als Hydraulikhammer ohne Aufnahme geführt. Diese Ausführung ist sinnvoll, wenn eine vorhandene Adapterlösung genutzt, eine maschinenspezifische Kopfplatte aufgebaut oder der Hammer direkt an ein projektspezifisches Anbausystem angepasst werden soll. In dieser Leistungsklasse sollten Aufnahme, Bolzenmaße, Löffelstielgeometrie, Schnellwechsler und Gesamtgewicht immer im Zusammenhang mit der Trägermaschine geprüft werden.

Eine pauschale Zuordnung zu einzelnen Schnellwechslersystemen ist bei Großhämmern nicht ausreichend. Entscheidend sind die tatsächliche Maschinenkonfiguration, die Aufnahmegeometrie, der hydraulische Hammerkreis und die zulässige Belastung von Ausleger und Löffelstiel.

Hydraulische Abstimmung bei schweren Trägergeräten

Bei Hydraulikhämmern dieser Leistungsklasse ist die hydraulische Abstimmung ein zentraler Faktor für Arbeitsleistung und Betriebssicherheit. Zulauf- und Rücklaufleitungen müssen ausreichend dimensioniert sein. Zu kleine Leitungsquerschnitte erhöhen den Gegendruck und können zu Ölüberhitzung oder unregelmäßigen Schlägen führen. Zusätzlich sollten Ölfilterung, Ölzustand und Öltemperatur regelmäßig kontrolliert werden.

Vor der Inbetriebnahme sollten Ölförderstrom, Betriebsdruck, Rücklaufdruck, Schlauchanschlüsse, Trägergewicht, Hammergewicht und Einsatzmaterial mit den technischen Daten des Hydraulikhammers abgeglichen werden. Bei Großbaggern ist außerdem zu berücksichtigen, ob der Hammer im Primärabbruch, in Fels, im Steinbruch oder im schweren Rückbau dauerhaft unter hoher Last eingesetzt wird.

Box-Type Bauweise, ABH-Leerschlagschutz und Stickstofftechnik

Die LIS® Hydraulikhämmer dieser Kategorie sind als Box-Type Hydraulikhämmer ausgeführt. Der Hammer arbeitet hydraulisch über den Ölfluss des Trägergeräts; die stickstoffunterstützte Schlagmechanik unterstützt die Umwandlung der hydraulischen Energie in Schlagenergie. Die Arbeitsleistung hängt wesentlich von korrektem Ölförderstrom, passendem Betriebsdruck, sauberem Hydrauliköl und fachgerechter Montage ab.

Der ABH-Leerschlagschutz unterstützt den Schutz vor Schlägen ohne ausreichenden Gegendruck. Das System reduziert die Belastung des Hammers bei ungünstigen Betriebsbedingungen, ersetzt jedoch nicht die korrekte Arbeitsweise. Leerschläge, Hebeln mit dem Meißel, seitliches Drücken, Transportieren von Lasten mit dem Hammer und längeres Hämmern auf derselben Stelle sollten vermieden werden.

Einsatzbereiche: Primärabbruch, Felsbearbeitung und schwere Rückbauprojekte

Typische Einsatzbereiche sind Primärabbruch, Fundamentabbruch, massiver Betonabbruch, Stahlbeton-Rückbau, Felsbearbeitung, Steinbruch, großvolumiger Rückbau, Infrastrukturprojekte, Straßenbau und schwerer Tiefbau. Die konkrete Hammergröße sollte immer nach Material, Baggerklasse, Hydraulikleistung, Werkzeugdurchmesser und gewünschter Arbeitsweise ausgewählt werden.

Bei hartem oder sprödem Material ist neben der Schlagleistung auch die richtige Meißelwahl entscheidend. Spitzmeißel und keilförmige Meißel unterstützen das Eindringen in Material, während stumpfe Werkzeuge bei hartem, sprödem Material über Prallwirkung arbeiten.

Meißel, Verschleißteile und Werkstatt-Hinweise

Meißel, Meißelbuchsen, vordere Buchsen, Bolzen, Dichtungen und Hydraulikschläuche sind Verschleiß- und Kontrollbereiche. In schweren Anwendungen sollten diese Komponenten regelmäßig geprüft werden, da Verschleiß an Buchsen, Bolzen oder Meißel die Schlagrichtung und die Belastung von Kolben und Vorderkopf beeinflussen kann.

• Schmierung: Meißel und Buchsen nach Betriebsanleitung regelmäßig abschmieren.
• Hydrauliköl: Ölstand, Öltemperatur, Ölfilterung und Verschmutzung vor und während des Einsatzes beachten.
• Betrieb: ABH-Leerschlagschutz nutzen und dennoch Leerschläge, Hebeln mit dem Meißel sowie längeres Hämmern auf derselben Stelle vermeiden.
• Kontrolle: Schläuche, Anschlüsse, Schrauben, Bolzen, Buchsen und sichtbare Verschleißstellen regelmäßig prüfen.

Passende Einsteckwerkzeuge, Verschleißteile und weiteres Zubehör finden Sie im Bereich Zubehör Hydraulikhammer.

Betriebsanleitung, Gewährleistung und Beratung

Für Montage, Inbetriebnahme, Wartung und sicherheitsrelevante Hinweise stehen die Betriebsanleitungen für LIS® Hydraulikhämmer als Download bereit. Vor dem Einsatz sollten die technischen Daten des Hydraulikhammers mit der Trägermaschine abgeglichen werden. Dazu gehören Trägergewicht, Ölbedarf, Betriebsdruck, Rücklaufdruck, Aufnahme, Hydraulikleitungen, Schlauchanschlüsse und Einsatzmaterial.

Für LIS® Anbaugeräte gelten die LIS® Gewährleistungsbedingungen und Garantien. Verschleißteile, Werkzeuge und in den Bedingungen genannte Komponenten sind gesondert zu beachten.

Teil nicht sicher zugeordnet? Unser Technik-Team unterstützt Sie bei der Auswahl des passenden Hydraulikhammers für Ihren Bagger. Telefonische Beratung.

Hinweis: Genannte Marken, Schnellwechsler- und Systembezeichnungen dienen ausschließlich der technischen Zuordnung und Kompatibilitätsprüfung. Es handelt sich nicht um Originalteile der jeweiligen Hersteller, sofern dies nicht ausdrücklich gekennzeichnet ist.
