Vorabscheider – Zyklone für Baumaschinen

Funktion im Ansaugsystem

Vorabscheider werden vor dem eigentlichen Luftfilter eingesetzt und scheiden Partikel sowie je nach Bauform auch grobe Wasser- oder Schmutzanteile bereits vor der Hauptfiltration ab. Dadurch wird die Staubbelastung des gesamten Luftfiltersystems reduziert.

Im Unterschied zu Luftfilterelementen erfolgt die erste Trennung der Verunreinigungen mechanisch und ohne Filtermedium.

Funktionsprinzip der Zyklon-Vorabscheidung

Zyklon-Vorabscheider arbeiten mit Flieh- beziehungsweise Zentrifugalkraft. Die Ansaugluft wird in Rotation versetzt, wodurch schwerere Partikel nach außen gedrückt und vom Luftstrom getrennt werden.

Die vorgelagerte Abscheidung entlastet das nachgeschaltete Filtersystem und verlängert die Standzeit der eingesetzten Luftfilterelemente.

Bauformen und Systemvarianten

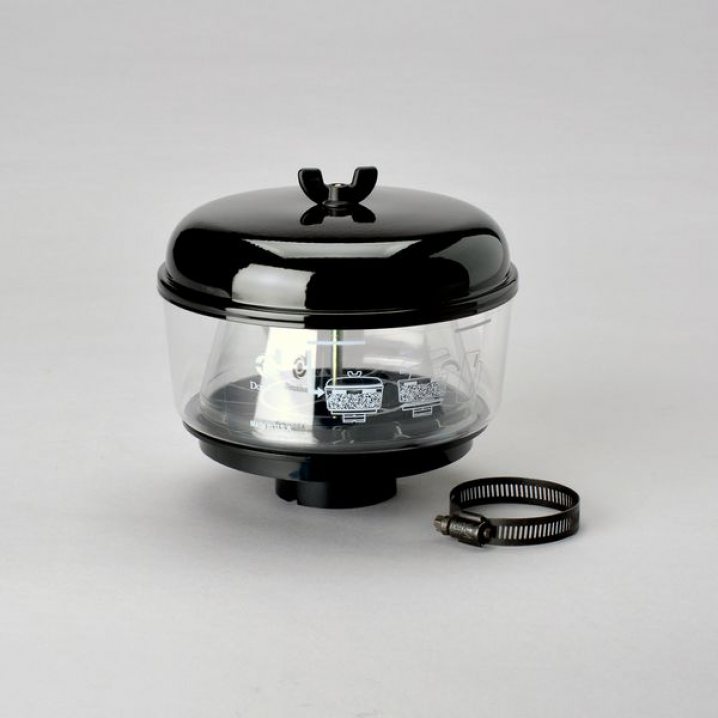

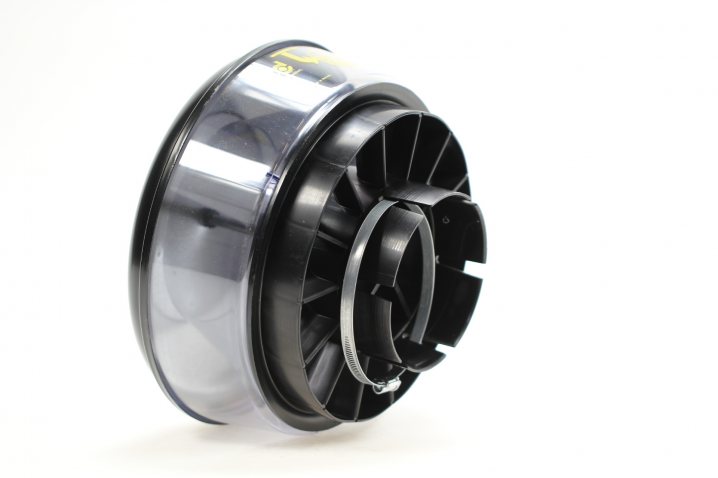

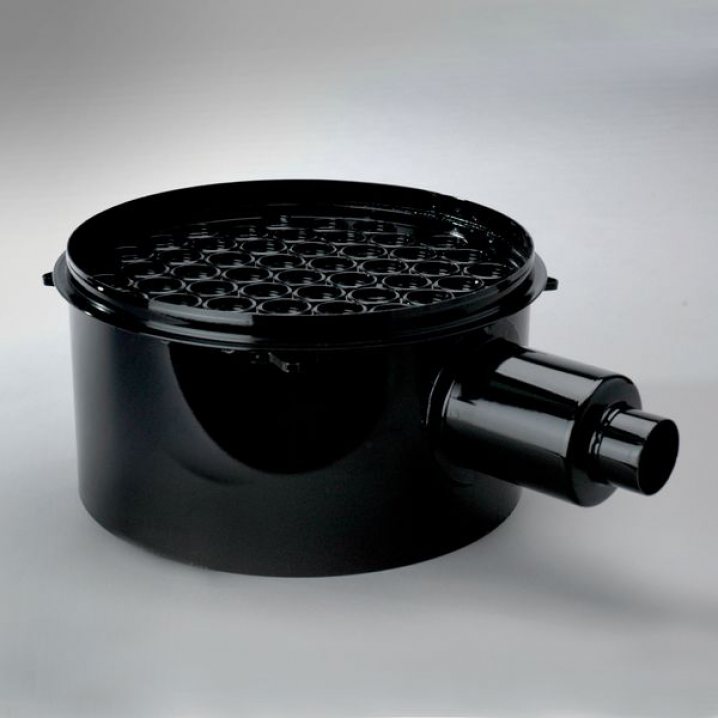

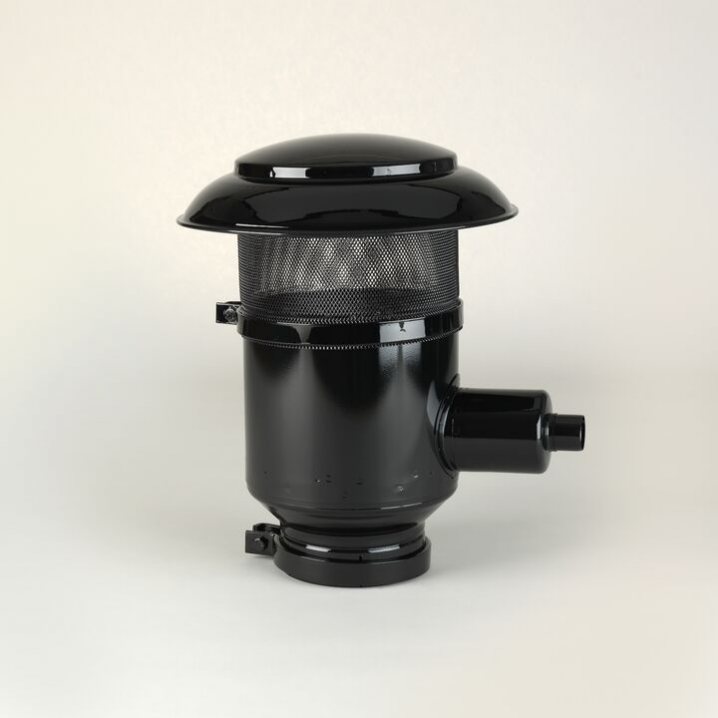

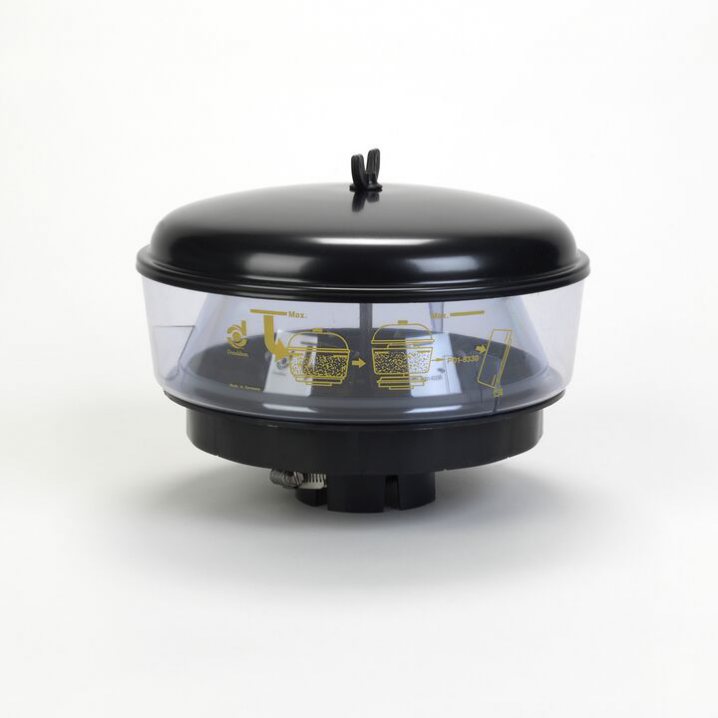

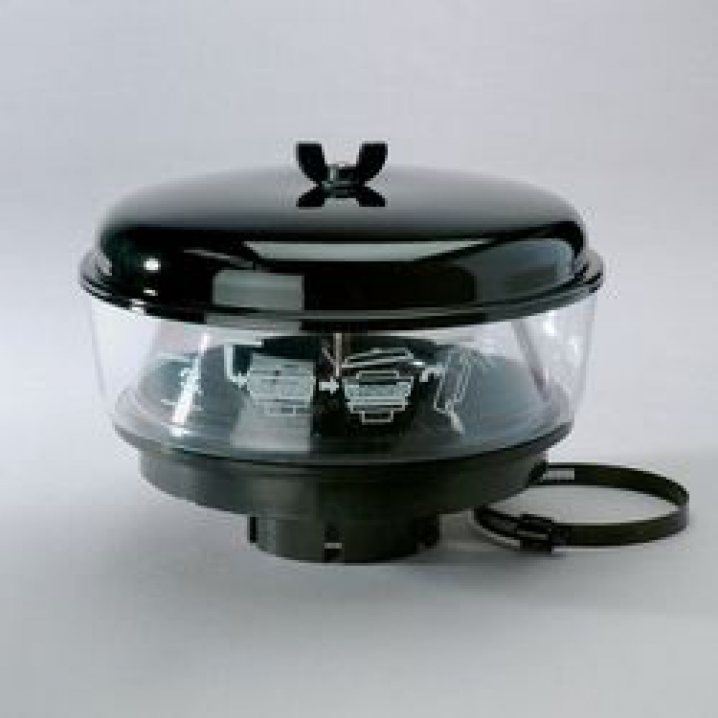

• klassische Zyklon-Vorabscheider: Standardbauformen für vorgeschaltete Staubabscheidung
• Flachzyklon-Vorabscheider: platzsparende Ausführungen bei begrenztem Einbauraum

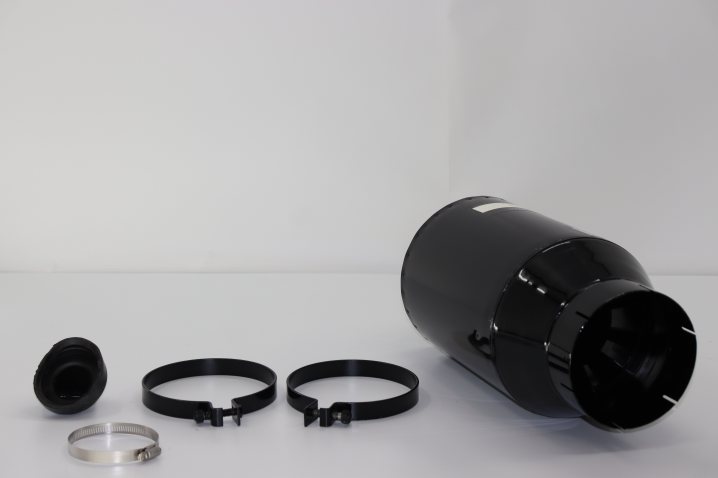

• In-Line-Vorabscheider: lineare Integration in bestehende Ansaugsysteme

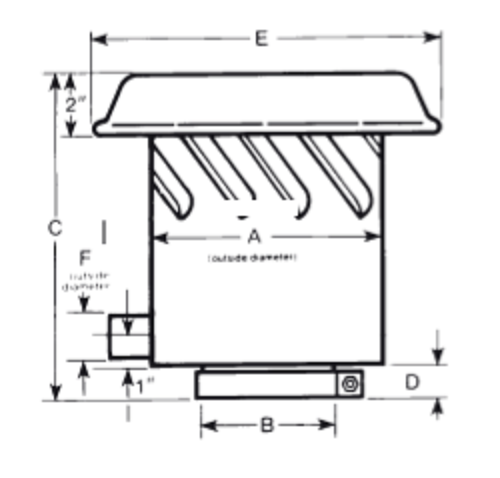

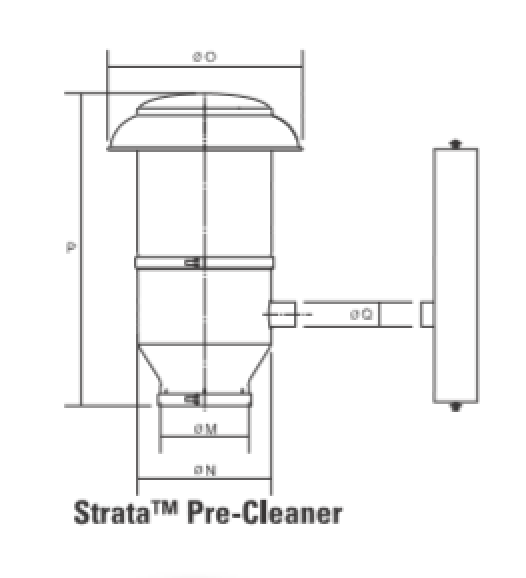

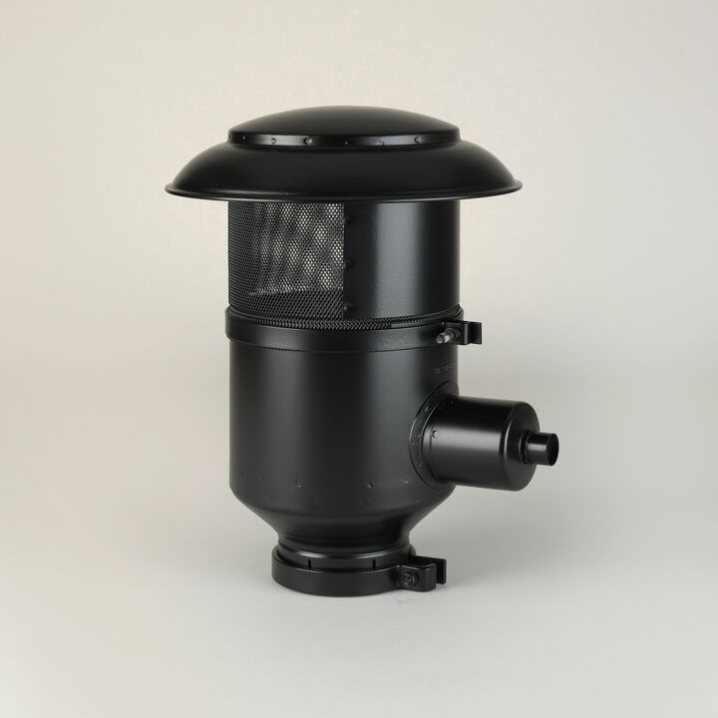

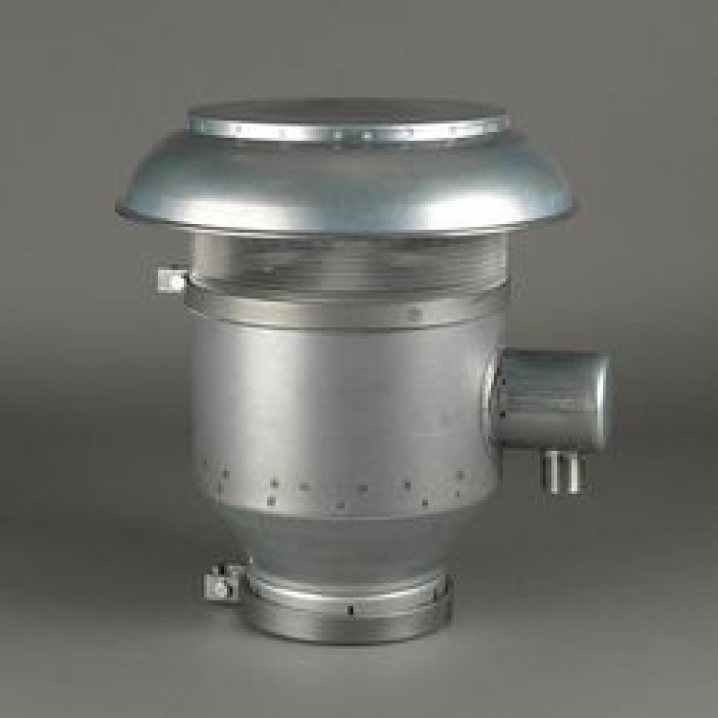

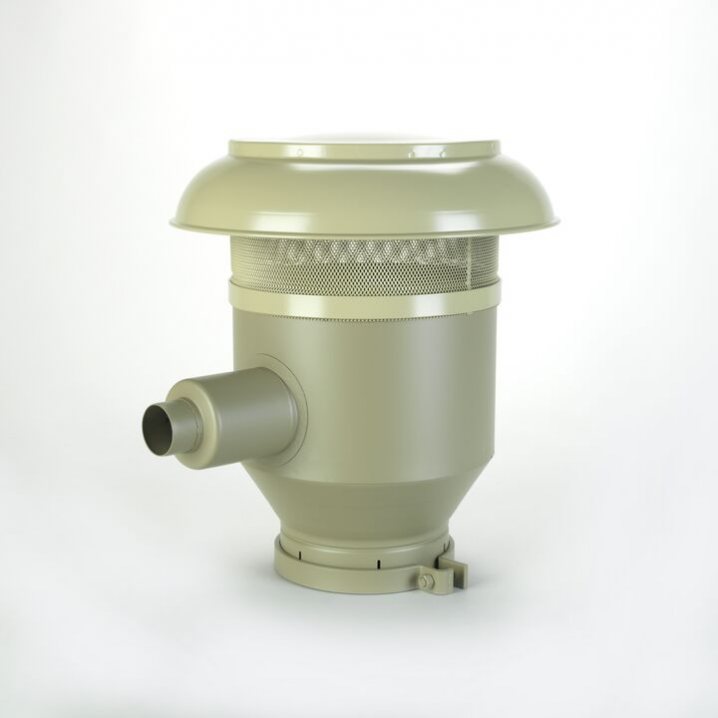

• systemspezifische Bauformen: z. B. TopSpin, TopSpin HD, Strata, DonaSpin oder DualSpin XT – abhängig von Hersteller, Einbausituation und Einsatzanforderung

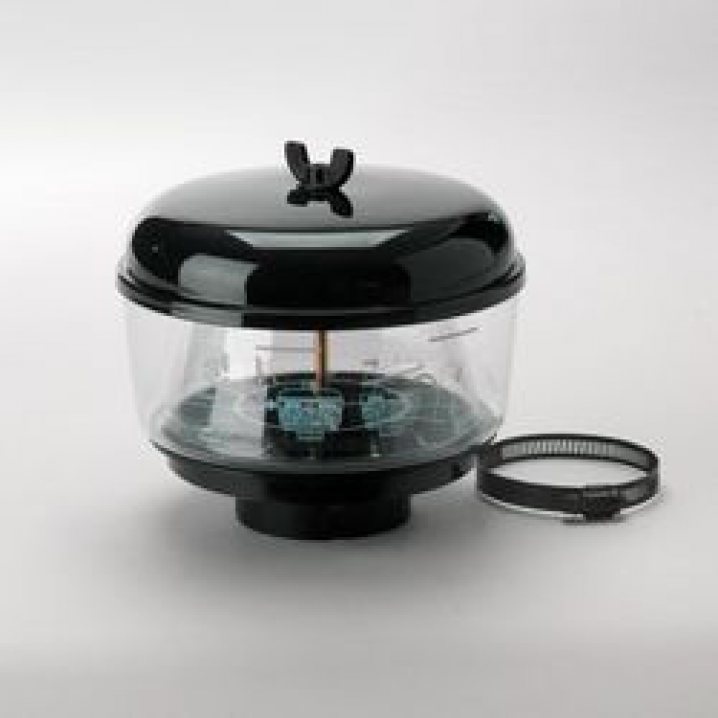

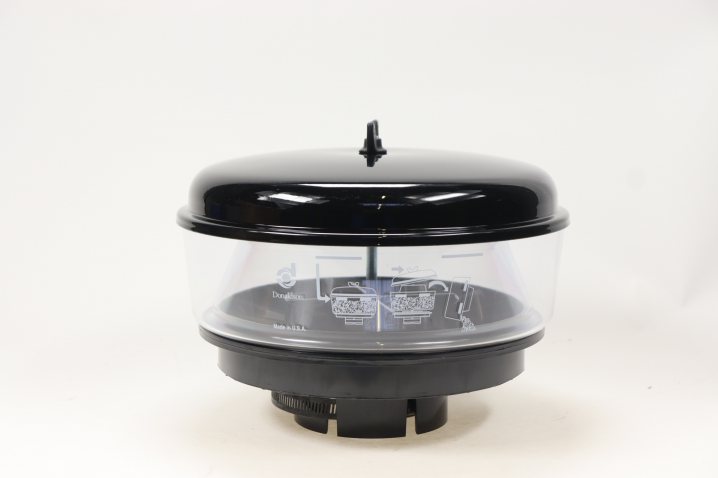

• Ausführungen mit Staubsammeltopf: gezielte Sammlung des abgeschiedenen Materials

Staubsammeltöpfe ermöglichen die gezielte Aufnahme der abgeschiedenen Partikel und verhindern eine Rückführung in den Luftstrom.

Einsatzbereiche und Staubbelastung

• Baumaschinen und Off-Highway-Maschinen
• Landmaschinen
• stationäre Aggregate
• Ansaugsysteme mit hoher Staub- oder Schmutzbelastung

Der Einsatz ist insbesondere bei staubintensiven Anwendungen erforderlich, um Hauptfilter und Ansaugstrecke dauerhaft zu entlasten.

Systemintegration im Luftfiltersystem

Vorabscheider – Zyklone sind Bestandteil der Ansaugstrecke und werden vor dem eigentlichen Luftfiltersystem eingesetzt. Sie reduzieren die Staubbelastung der nachgeschalteten Komponenten und entlasten insbesondere Komplettluftfiltersysteme sowie die darin eingesetzten Luftfilterelemente.

Im Gesamtsystem stehen sie in direktem Zusammenhang mit weiteren Komponenten der Ansaugstrecke. Regenkappen schützen die Ansaugöffnung vor Wasser- und Grobschmutzeintrag, während Luftführungsteile die strömungsgerechte Verbindung zwischen Vorabscheider, Filtergehäuse und Motor sicherstellen.

Zur Überwachung des Systemzustands werden Wartungsanzeiger eingesetzt, die den Differenzdruck im Luftfiltersystem erfassen und den tatsächlichen Belastungszustand der Filterelemente abbilden.

Zuordnung und Auswahl

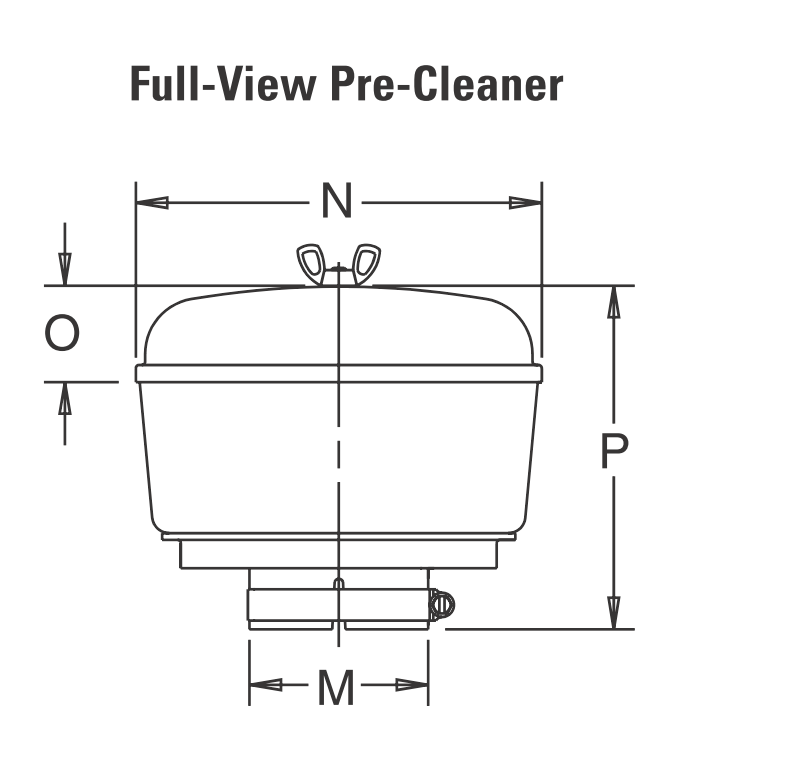

Die Auswahl erfolgt über Referenznummer, Anschlussdurchmesser, Bauform, Luftdurchsatz und Einbausituation. Eine systemgerechte Zuordnung ist entscheidend für die Funktion des gesamten Ansaugsystems.

Vor Bestellung prüfen

• Referenznummer
• Anschlussdurchmesser
• Bauform
• Luftdurchsatz
• Einbausituation
