Luftführungsteile für Ansaugsysteme – Baumaschinen

Funktion in der Ansaugstrecke

Luftführungsteile übernehmen keine Filterfunktion, sind jedoch für die strömungstechnische Verbindung der einzelnen Systemabschnitte entscheidend. Sie leiten die Ansaugluft vom Eintrittspunkt über die vorgesehene Ansaugstrecke bis zum Luftfiltergehäuse und weiter zum Motor.

Eine strömungsgerechte Auslegung reduziert Druckverluste, vermeidet unnötige Umlenkungen und unterstützt eine gleichmäßige Luftversorgung des Luftfiltersystems.

Bauformen und Systemkomponenten

Die in dieser Kategorie geführten Luftführungsteile decken unterschiedliche Anforderungen der Ansaugstrecke ab.

• Rohre und Zwischenrohre: lineare Verbindungselemente für definierte Streckenabschnitte

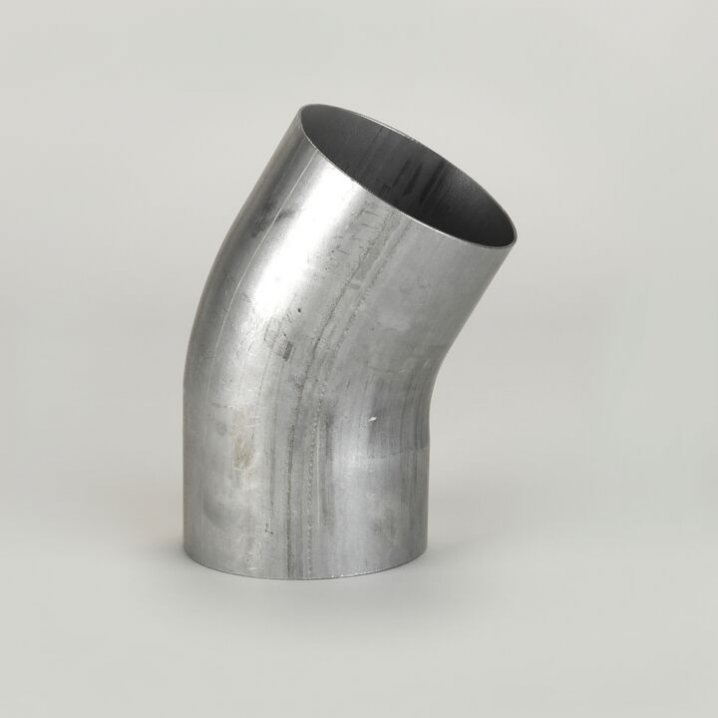

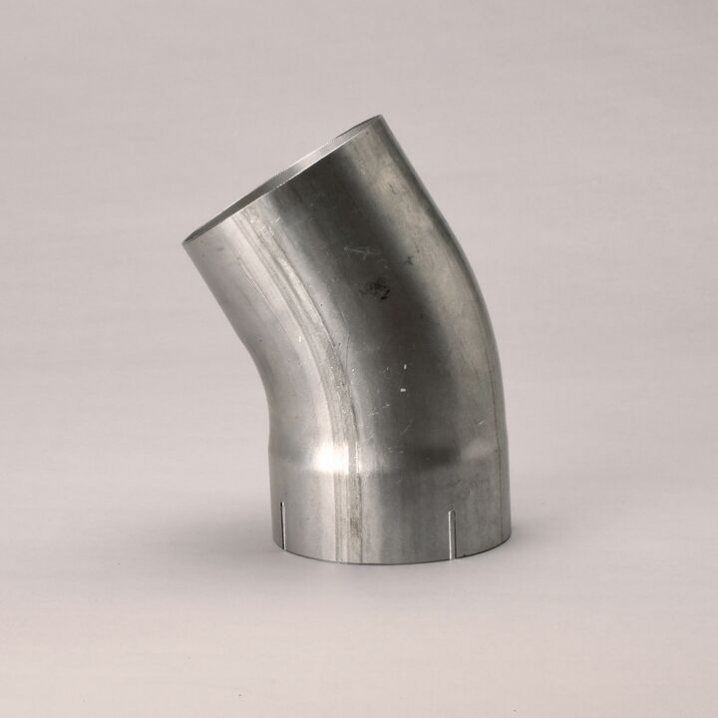

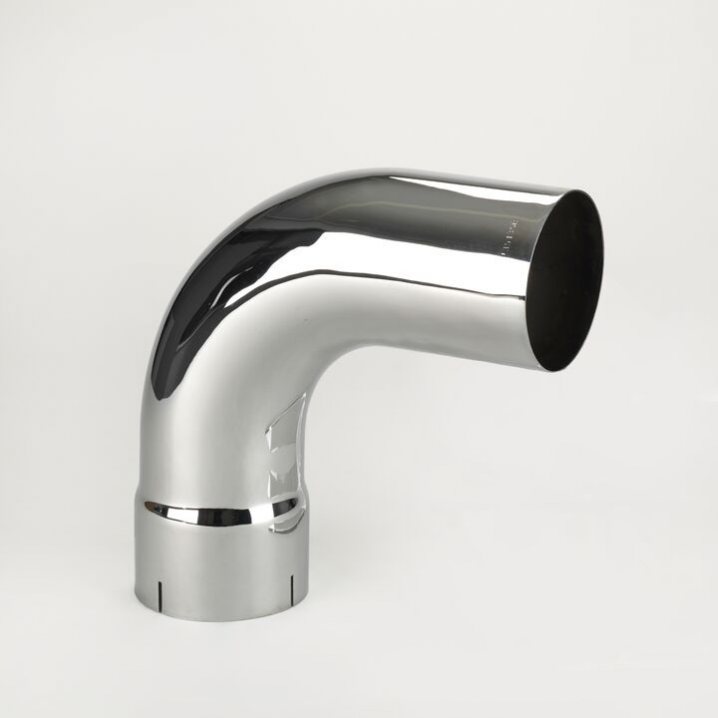

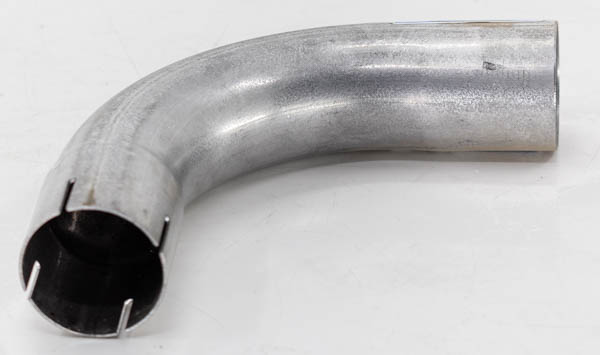

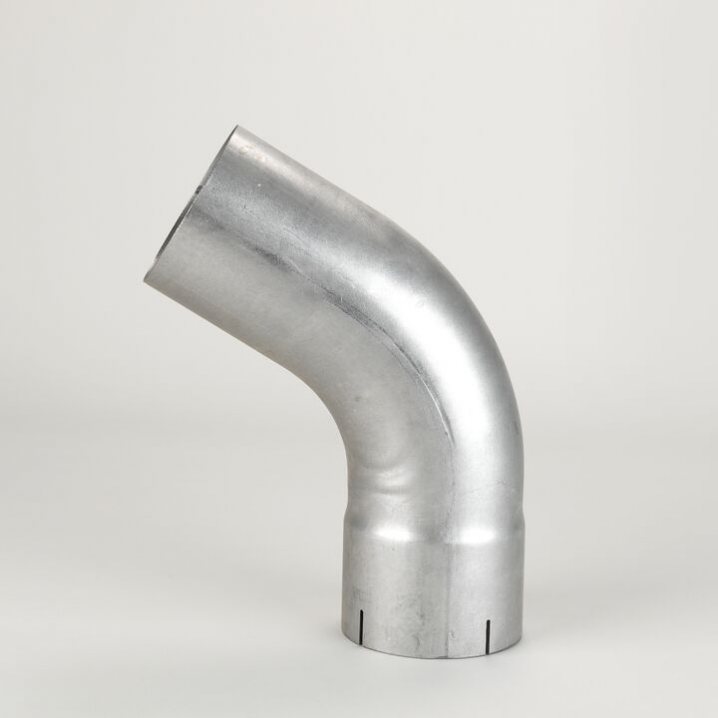

• Krümmer 45° / 90°: Richtungsänderung innerhalb begrenzter Bauräume
• Reduzierstutzen und Übergänge: Anpassung unterschiedlicher Anschlussdurchmesser
• Flexrohre und Faltenschläuche: ausgleichende Verbindung bei Bewegung, Montagetoleranz oder Schwingungsbelastung
• Verbindungsstutzen und Bördeladapter: Übergang zwischen Bauteilen mit definierter Anschlussgeometrie

Materialien und Anschlusslogik

Luftführungsteile sind je nach Anwendung unter anderem in Stahl, Gummi, TPE, Silikon oder vergleichbaren Werkstoffen ausgeführt. Die Materialwahl beeinflusst Formstabilität, Flexibilität, Schwingungsverhalten und Temperaturbeständigkeit innerhalb der Ansaugstrecke.

Entscheidend sind Anschlussdurchmesser, Innen- oder Außendurchmesser, Winkelgeometrie, Baulänge und die Art der Verbindung zwischen den einzelnen Ansaugkomponenten.

Einsatzbereiche

• Bagger und Radlader
• Dozer und Off-Highway-Maschinen
• Land- und Forstmaschinen
• stationäre Aggregate

Luftführungsteile werden überall dort eingesetzt, wo Ansaugsysteme an vorhandene Bauräume, Maschinenstrukturen oder bestehende Luftfiltergehäuse angepasst werden müssen.

Strömung, Reduktion und Druckverlust

Jede Umlenkung, Reduktion oder Querschnittsänderung beeinflusst den Luftstrom im Ansaugsystem. Nicht passende Luftführungsteile erzeugen zusätzlichen Druckverlust, verändern den Luftdurchsatz und können die Belastung des Luftfilters ungleichmäßig verteilen.

Besonders bei Reduzierstutzen, 45°- und 90°-Krümmern sowie flexiblen Verbindungselementen ist die Abstimmung auf die vorhandene Systemgeometrie entscheidend.

Systembezug innerhalb des Luftfilter-Zubehörs

Luftführungsteile sind Teil des Luftfilter-Zubehörs und stehen in direktem Zusammenhang mit Komplettluftfiltersystemen und den darin eingesetzten Luftfilterelementen.

Im Ansaugsystem wirken sie außerdem mit Vorabscheidern – Zyklonen und Regenkappen zusammen, sofern zusätzliche Komponenten in die Ansaugstrecke integriert sind.

Zuordnung und Auswahl

Die Auswahl erfolgt über Referenznummer, Bauform, Anschlussdurchmesser, Winkel und Einbausituation. Maßgeblich ist die Übereinstimmung mit dem vorhandenen Ansaugsystem und der geforderten Luftführung.

Optisch ähnliche Rohre, Krümmer oder Reduzierungen mit abweichender Geometrie führen häufig zu Fehlzuordnungen.

Vor Bestellung prüfen

• Referenznummer
• Bauform: Rohr, Krümmer, Reduzierung, Flexrohr, Stutzen
• Anschlussdurchmesser
• Winkel und Baulänge
• Einbausituation in der Ansaugstrecke
