Was sind Ketten komplett?

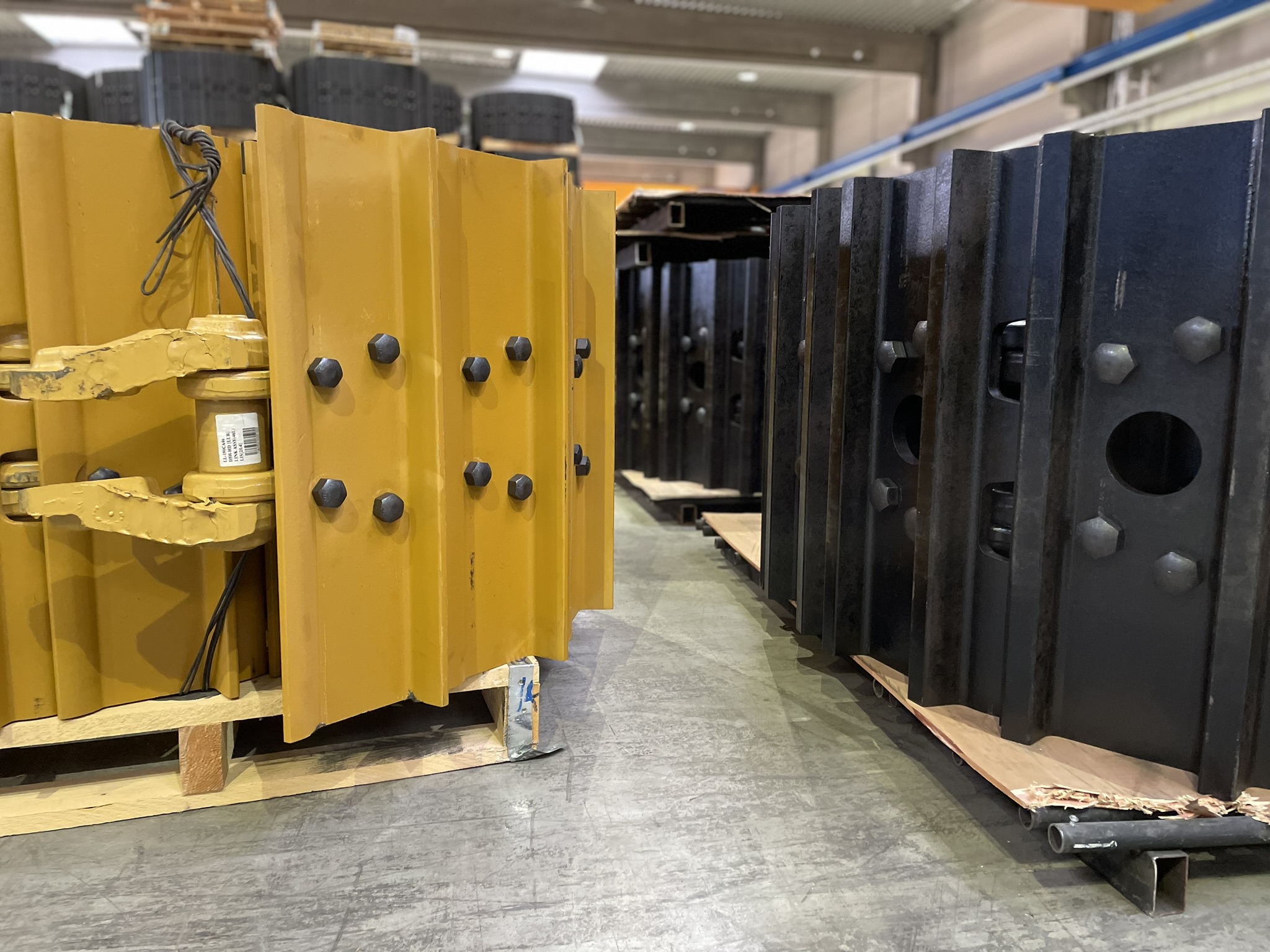

Eine Kette komplett besteht aus einem Kettenband und den dazugehörigen Bodenplatten. Die vormontierte Baugruppe bildet die Verbindung zwischen Raupenlaufwerk und Untergrund.

Ketten komplett werden bei Baggern, Kettenbaggern, Raupenfahrzeugen, Planierraupen, Straßenfertigern und Spezialmaschinen eingesetzt. Die passende Ausführung richtet sich nach Maschinenmodell, Laufwerksvariante und technischen Laufwerksdaten.

Kettenband oder Kette komplett?

Ein Kettenband ist die Laufwerkskette ohne montierte Bodenplatten. Bei einer Kette komplett sind die Bodenplatten bereits mit dem Kettenband verbunden.

Wenn nur der Kettenstrang ersetzt werden soll, ist ein Kettenband relevant. Wenn Kettenband und Bodenplatten gemeinsam ersetzt werden sollen, wird eine komplette Kettengruppe benötigt.

Track Group und Complete Track Group

Im internationalen Laufwerksbereich werden Ketten komplett häufig als Track Group, Complete Track Group oder Track Chain Assembly with Track Shoes bezeichnet.

Diese Begriffe beschreiben eine vormontierte Einheit aus Track Chain und Track Shoes. Im deutschen Markt werden dafür Begriffe wie Ketten komplett, Kettengruppe, Baggerkette komplett oder Stahlkette komplett verwendet.

Bodenplattenausführung: 1-Steg, 2-Steg, 3-Steg oder Gummiplatten

Die eingesetzte Bodenplattenart bestimmt wesentlich das Laufverhalten, die Traktion und die Untergrundwirkung der kompletten Kette.

1-Steg Bodenplatten werden vor allem bei Dozern und Anwendungen mit hoher Traktion eingesetzt. 2-Steg Bodenplatten verbinden Traktion und Manövrierfähigkeit. 3-Steg Bodenplatten werden häufig bei Baggern eingesetzt, wenn Laufruhe, Standfestigkeit und geringerer Drehwiderstand wichtig sind.

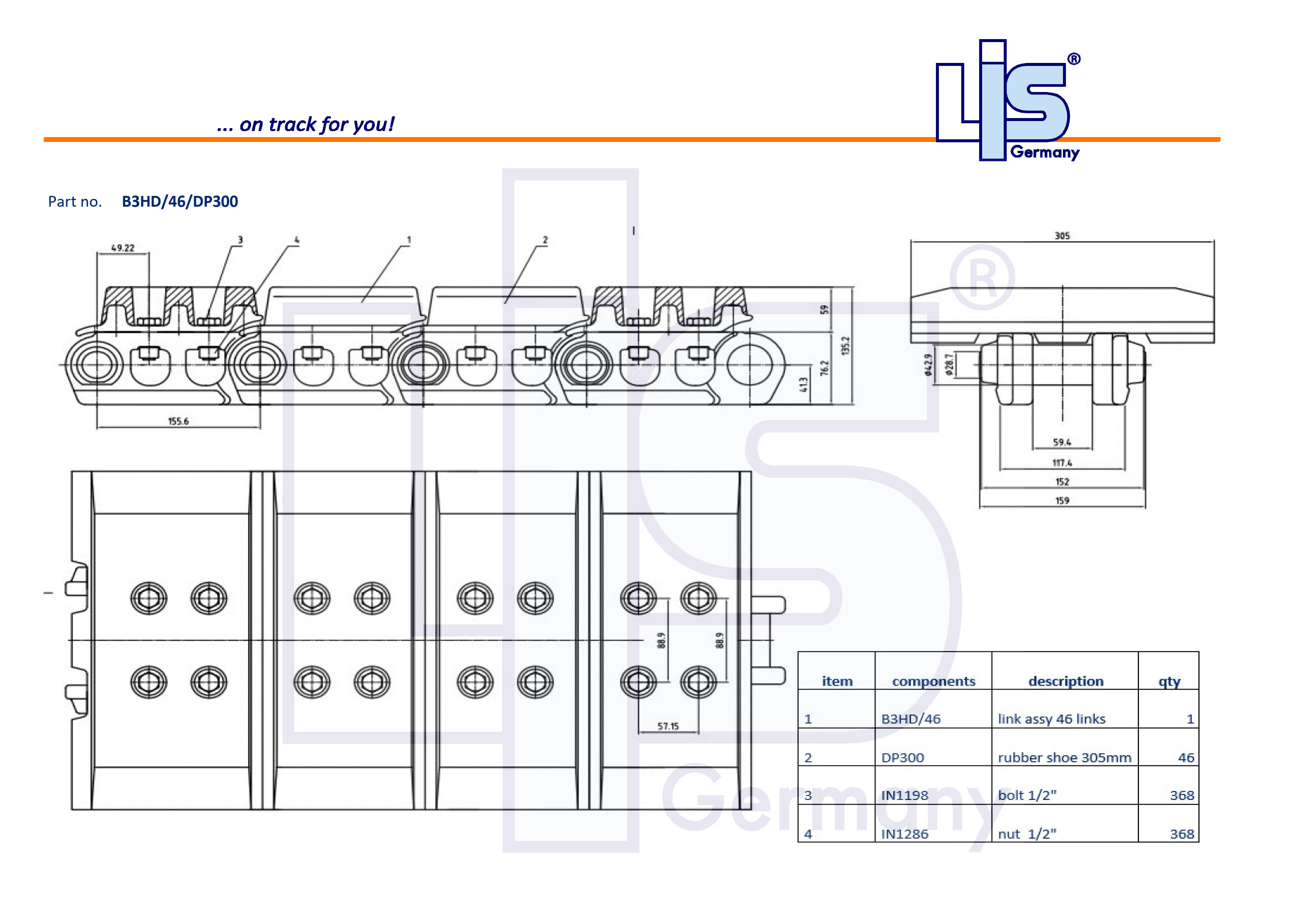

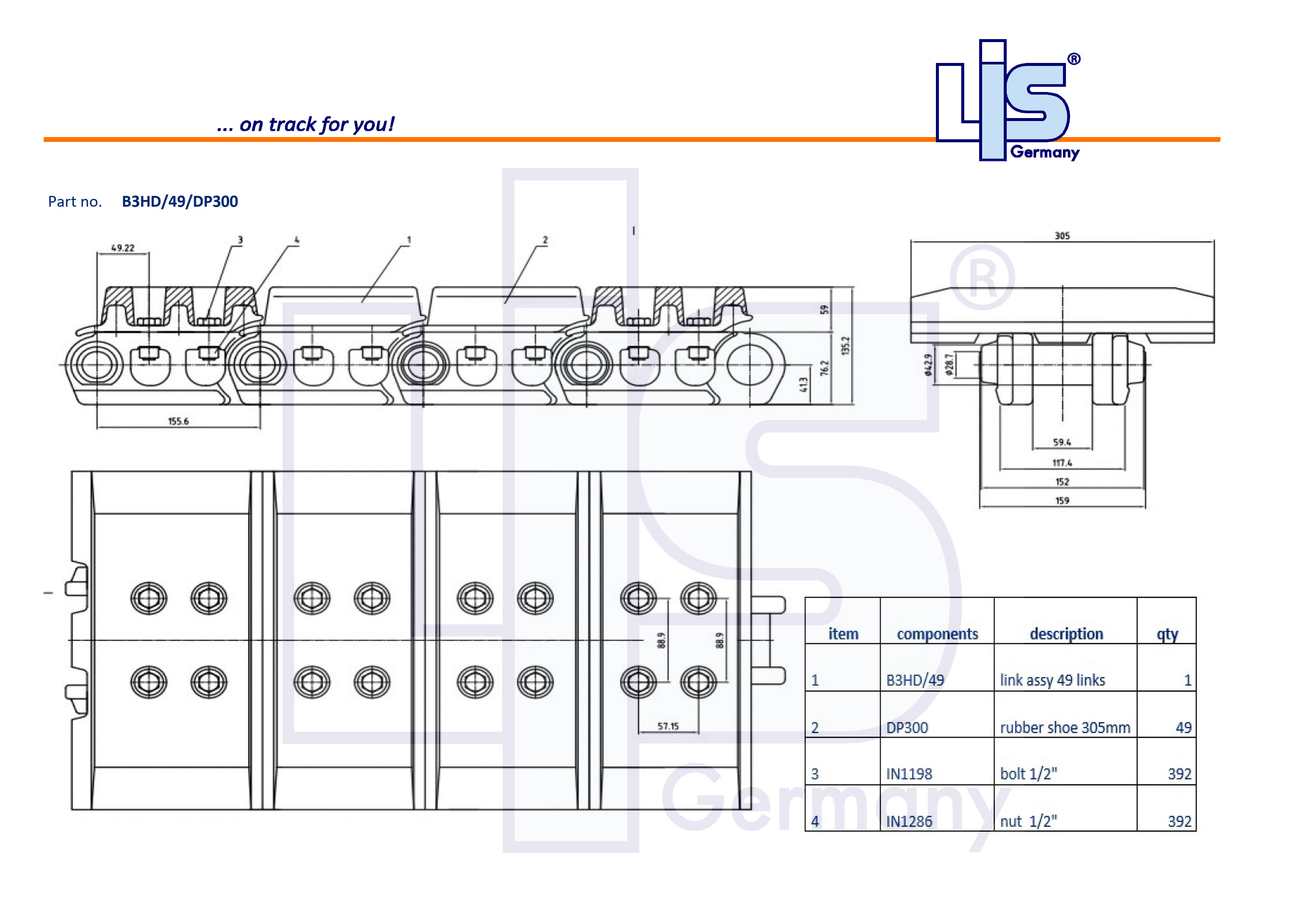

Einzelne Ketten komplett sind mit Gummiplatten oder für den Einsatz mit Gummipads ausgeführt. Weitere passende Kategorien sind Bodenplatten, 1-Steg Bodenplatten, 2-Steg Bodenplatten, 3-Steg Bodenplatten und Gummiplatten.

Gliederanzahl, Kettenteilung und Bodenplattenbreite

Für die Auswahl einer passenden Kette komplett sind Gliederanzahl, Kettenteilung, Bodenplattenbreite, Plattenstärke, Stegprofil und die vorhandene Laufwerksausführung entscheidend.

Bereits geringe Abweichungen bei Teilung, Gliederzahl, Bodenplattenmaß oder Schraubenbild können dazu führen, dass eine Kette nicht zum vorhandenen Laufwerk passt.

Ketten komplett im Laufwerkssystem

Eine Kette komplett arbeitet als zentrale Baugruppe im Raupenlaufwerk. Das Antriebsrad greift in die Kette ein, das Leitrad dient der Umlenkung des Kettenstrangs und die Spanneinheit stellt die erforderliche Kettenspannung her.

Laufrollen tragen die Maschine auf der Kette, während Tragrollen den oberen Kettenlauf führen. Bei starkem Laufwerksverschleiß sollte das gesamte System bewertet werden, da verschlissene Komponenten die neue Kette zusätzlich belasten können.

Wie wird die passende Kette komplett bestimmt?

Für die sichere Identifikation einer Kette komplett sollten Maschinenhersteller, Modell, Seriennummer, Kettenteilung, Gliederanzahl, Bodenplattenbreite und Bodenplattenausführung geprüft werden.

Der LIS® Laufwerksfilter unterstützt bei der Eingrenzung passender Laufwerksteile anhand von Hersteller, Modell, Version und Seriennummer. Für den Zugriff ist ein kostenloses LIS® Kundenkonto erforderlich.

Ketten komplett bei LIS®

Das LIS® Sortiment umfasst Ketten komplett, Baggerketten, Stahlketten und Kettengruppen mit unterschiedlichen Bodenplattenprofilen, Bodenplattenbreiten und Laufwerksausführungen für zahlreiche Bagger, Raupenfahrzeuge und Spezialmaschinen.
