Bolt-on Gummipads zum Anschrauben auf Stahlbodenplatten

Was sind Bolt-on Gummipads?

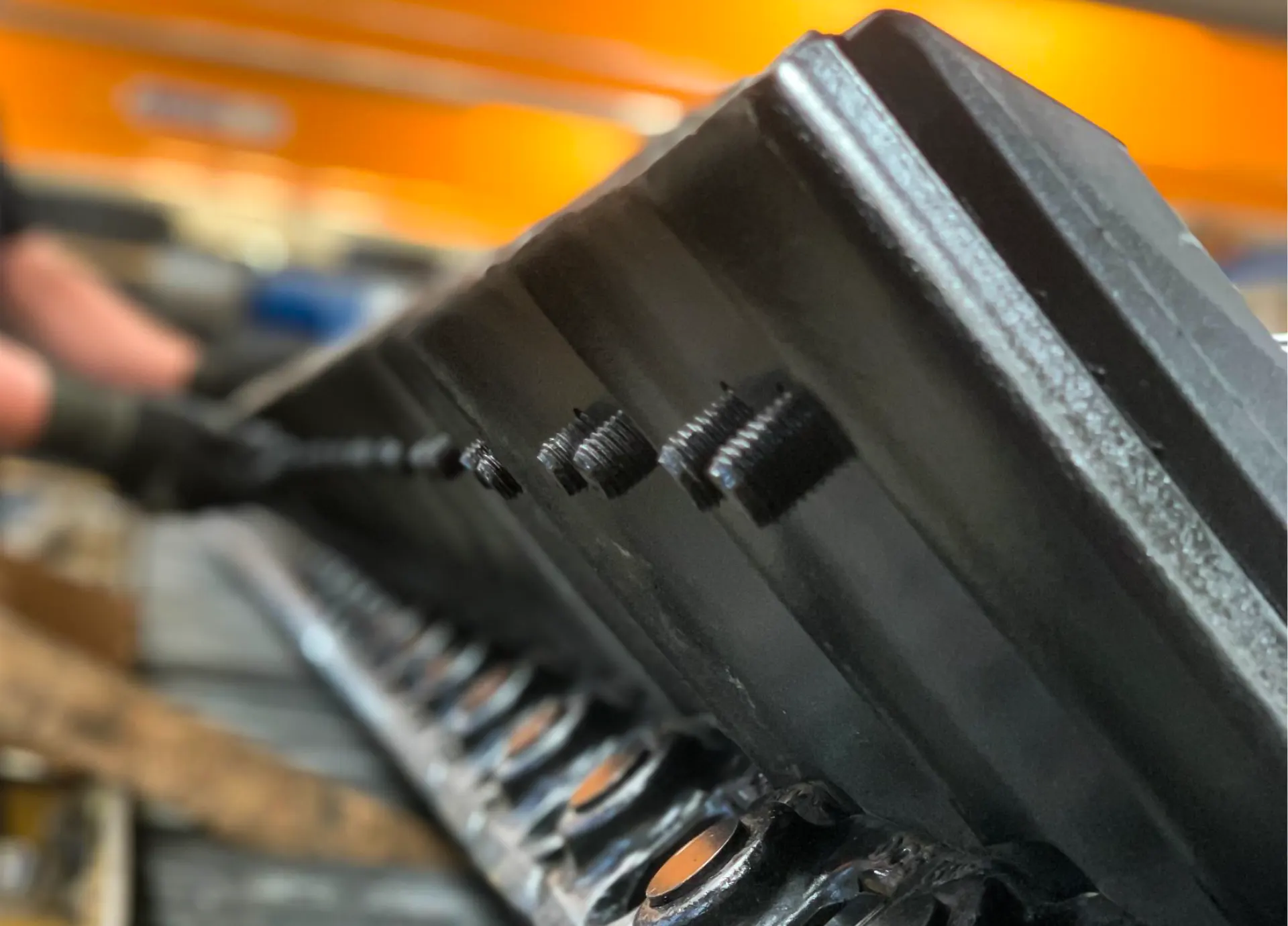

Bolt-on Gummipads sind anschraubbare Gummiauflagen für Stahlketten-Laufwerke. Sie werden auf vorhandene, vorgebohrte Stahlbodenplatten montiert und über feste Stehbolzen oder Verschraubungen mit der Bodenplatte verbunden.

Die Stahlbodenplatte bleibt dabei die tragende Basis des Laufwerks. Das Gummipad übernimmt den Kontakt zum Untergrund und reduziert Schäden auf Asphalt, Beton, Pflaster und anderen befestigten Oberflächen.

Wann sind Bolt-on Gummipads sinnvoll?

Bolt-on Gummipads eignen sich für Kettenbagger und Raupenmaschinen, die regelmäßig auf befestigten oder empfindlichen Untergründen eingesetzt werden. Typische Einsatzbereiche sind innerstädtische Baustellen, Straßenbau, Pflasterflächen, Hallenböden und Arbeiten auf Beton- oder Asphaltflächen.

Im Vergleich zu Clip-on Gummipads sind Bolt-on Gummipads stärker auf eine feste Montage ausgelegt. Voraussetzung ist eine passende, vorgebohrte Stahlbodenplatte.

Welches Bolt-on Gummipad benötige ich?

Für die Auswahl eines passenden Bolt-on Gummipads sind mehrere technische Merkmale entscheidend. Breite und Kettenteilung allein reichen nicht aus, wenn Lochbild oder Bolzenabstände nicht zur vorhandenen Bodenplatte passen.

• Breite: passend zur vorhandenen Stahlbodenplatte.
• Kettenteilung: zentrales Maß zur technischen Zuordnung des Gummipads.
• Lochbild: die Bolzenabstände müssen zur vorgebohrten Bodenplatte passen.
• Befestigung: Bolt-on Gummipads werden über Stehbolzen oder Verschraubungen montiert.
• Bodenplatte: die vorhandene Stahlbodenplatte bleibt die tragende Grundlage.
• Technische Zeichnung: maßgeblich zur finalen Prüfung vor Bestellung.

Vorteile von Bolt-on Gummipads

• Montage auf vorhandenen, vorgebohrten Stahlbodenplatten
• Feste Verbindung durch Verschraubung oder Stehbolzen
• Schutz von Asphalt, Beton, Pflaster und befestigten Flächen
• Austausch einzelner Gummipads bei Verschleiß möglich
• Geeignet für zahlreiche Stahlketten-Laufwerke von Kettenbaggern

Unterschied zwischen Bolt-on, Chain-on und Clip-on Gummipads

• Bolt-on Gummipads: werden auf vorgebohrte Stahlbodenplatten geschraubt.
• Chain-on Gummipads: ersetzen die Stahlbodenplatte und werden direkt auf das Kettenband montiert.
• Clip-on Gummipads: werden seitlich auf die Stahlbodenplatte geklemmt und anschließend verschraubt.
• Straßenfertiger Gummipads: sind spezielle Gummipads und Roadliner Pads für Fertiger und Asphaltanwendungen.

Warum gibt es mehrere Bolt-on Gummipads mit gleicher Breite und Teilung?

Neben Breite und Kettenteilung unterscheiden sich Bolt-on Gummipads häufig durch Lochbild, Bolzenabstände, Befestigungspunkte und Geometrie. Deshalb können mehrere Gummipads mit gleicher Breite und gleicher Teilung technisch unterschiedlich sein.

Vor der Bestellung sollten immer die technischen Zeichnungen, Abmessungen und das vorhandene Bohrbild der Stahlbodenplatten geprüft werden.

Passende Bodenplatten und Laufwerkskomponenten

Bolt-on Gummipads benötigen passende, vorgebohrte Bodenplatten. Wenn Bodenplatten verschlissen sind oder das Lochbild nicht passt, sollte die technische Zuordnung vor dem Austausch geprüft werden.

Ergänzend können je nach Laufwerksaufbau auch Schrauben und Muttern, Kettenbänder sowie weitere Komponenten aus der Kategorie Laufwerk relevant sein.

Gummipads für Stahlketten-Laufwerke

Bolt-on Gummipads sind Teil des Gummipad-Systems für Stahlketten. Eine Übersicht aller Montagearten finden Sie in der Kategorie Gummipads.
