Endbolzen und Zubehör für Kettenbänder

Endbolzen im Endgliedsystem von Kettenbändern

Endbolzen verbinden einzelne Kettensegmente innerhalb eines Kettenbands. Sie werden vor allem im Bereich von Endgliedern und lösbaren Kettenverbindungen eingesetzt und ermöglichen Reparatur-, Wartungs- und Instandsetzungsarbeiten an Laufwerksketten.

Die technische Ausführung richtet sich nach Kettenserie, Kettenteilung, Endgliedgeometrie sowie dem jeweiligen Bolzen-Buchsen-System. Für eine sichere Funktion müssen alle Komponenten innerhalb der Verbindung zueinander passen.

Endbolzen als Bestandteil des Verbindungssystems

Ein Endbolzen arbeitet nicht als isoliertes Einzelteil. Er ist Bestandteil eines Verbindungssystems aus Bolzen, Buchse, Dichtung, Distanz- und Sicherungselementen.

Dieses System verbindet die einzelnen Kettenglieder innerhalb der Laufwerkskette. Bereits geringe Unterschiede bei Bolzenausführung, Buchse, Dichtung oder Sicherungsart können die Passung und Funktion der Verbindung beeinflussen.

Masterbolzen, Press-Endbolzen und Hammerkopf-Endbolzen

Je nach Kettenkonstruktion werden unterschiedliche Endbolzensysteme eingesetzt.

Masterbolzen werden bei dafür vorgesehenen lösbaren Kettenverbindungen verwendet und ermöglichen die Trennung einzelner Kettensegmente.

Press-Endbolzen sind für Kettenausführungen mit Presssitz ausgelegt. Die Passung zwischen Bolzen, Buchse und Kettenglied ist dabei entscheidend für die Funktion der Verbindung.

Hammerkopf-Endbolzen besitzen eine definierte Kopfgeometrie zur Lage- und Verdrehsicherung innerhalb dafür ausgelegter Endgliedsysteme.

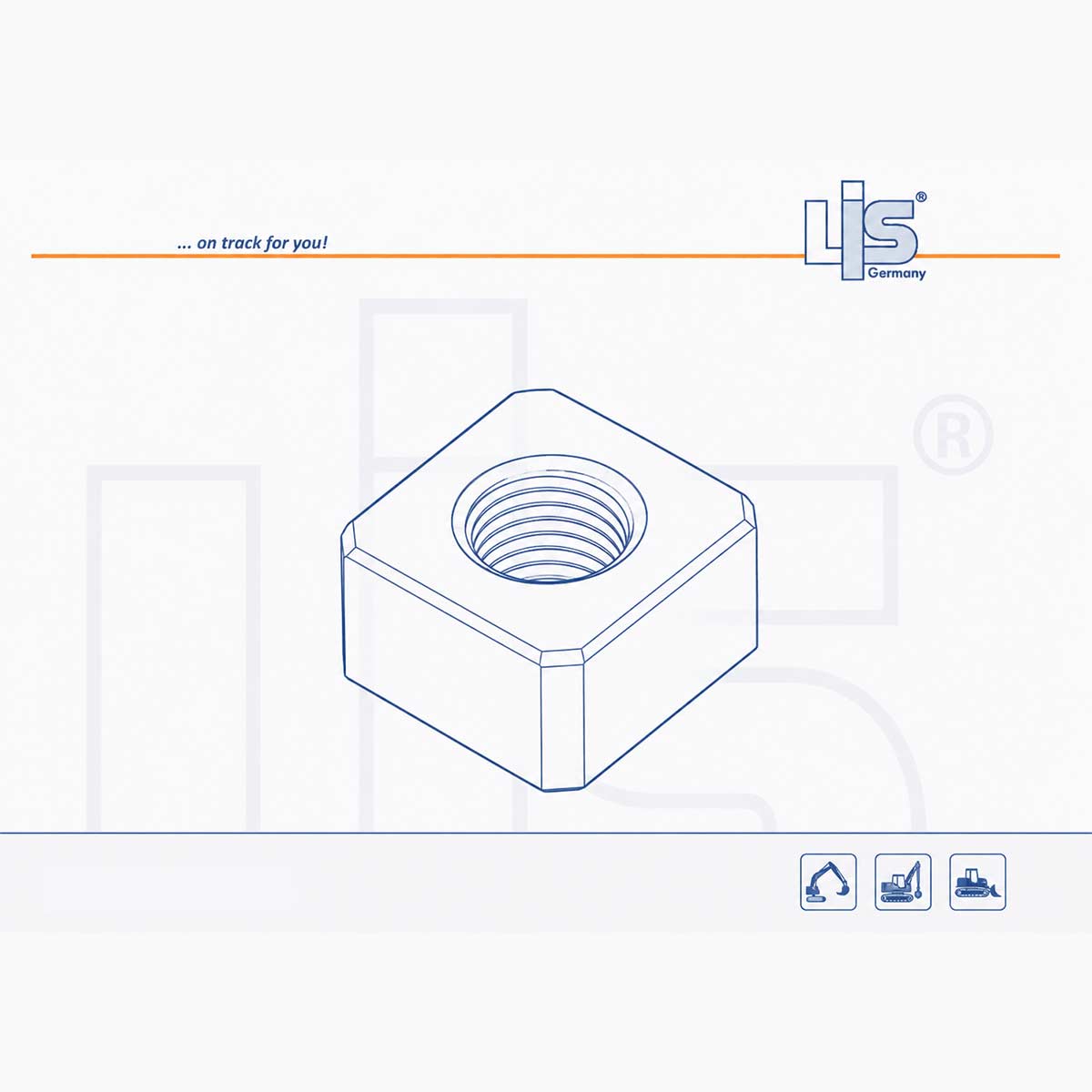

Endbuchsen, Dichtungen und Distanzringe

Neben dem Endbolzen gehören weitere Komponenten zum Verbindungssystem einer Laufwerkskette.

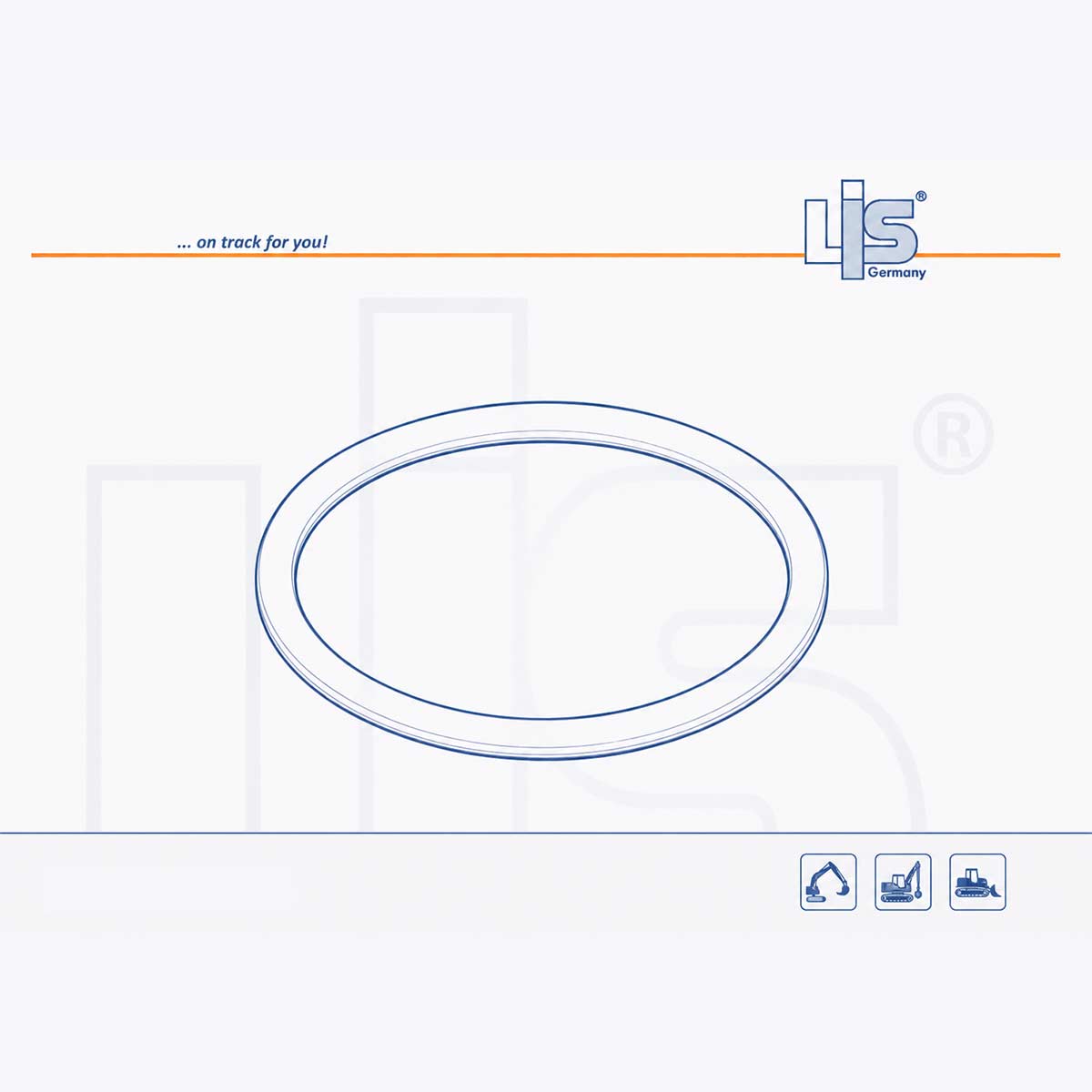

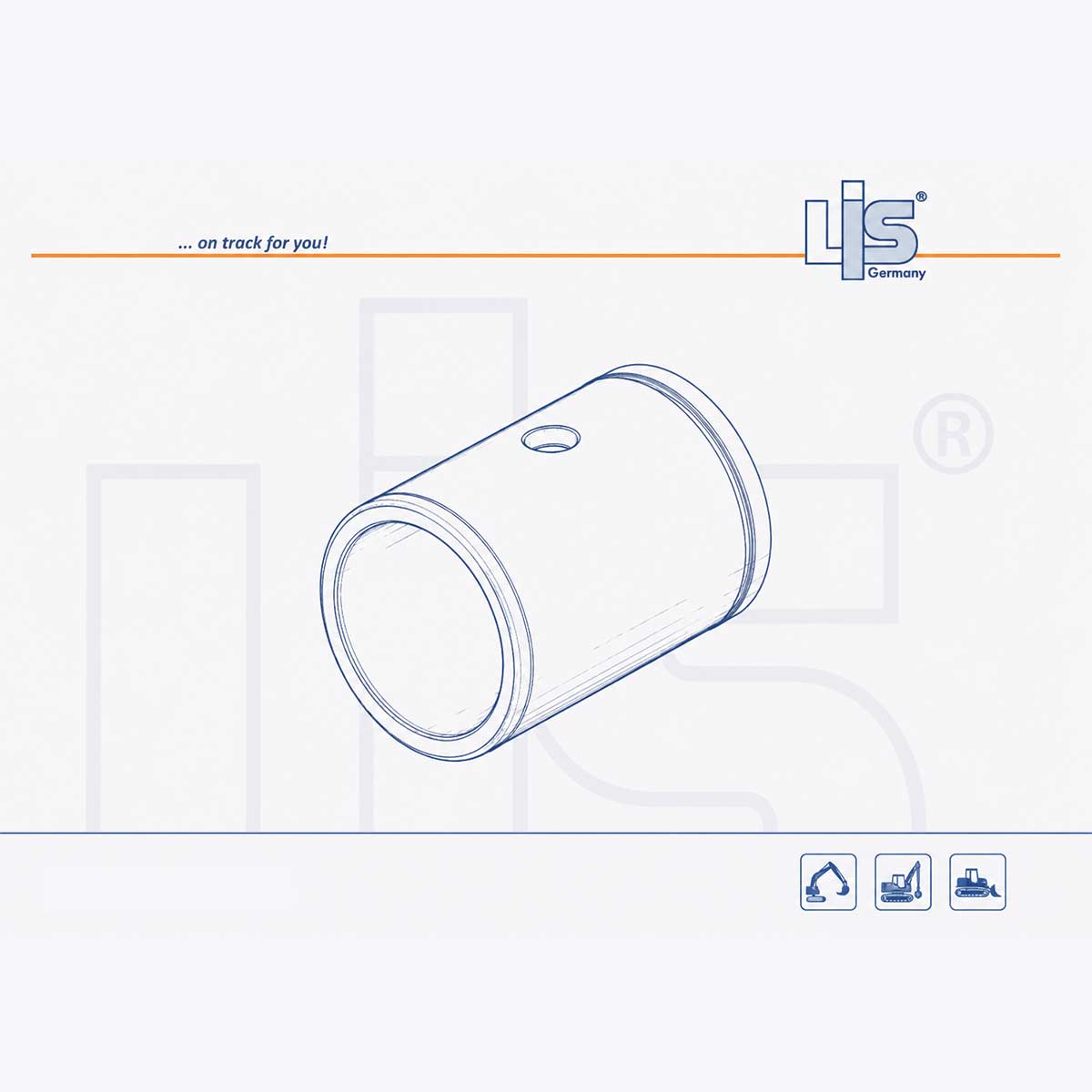

Endbuchsen bilden zusammen mit den Bolzen die mechanische Verbindung innerhalb des Kettenbands. Abhängig von der Kettenausführung kommen zusätzlich Dichtringe, Dichtsätze, Stopfen oder weitere Dichtungselemente zum Einsatz.

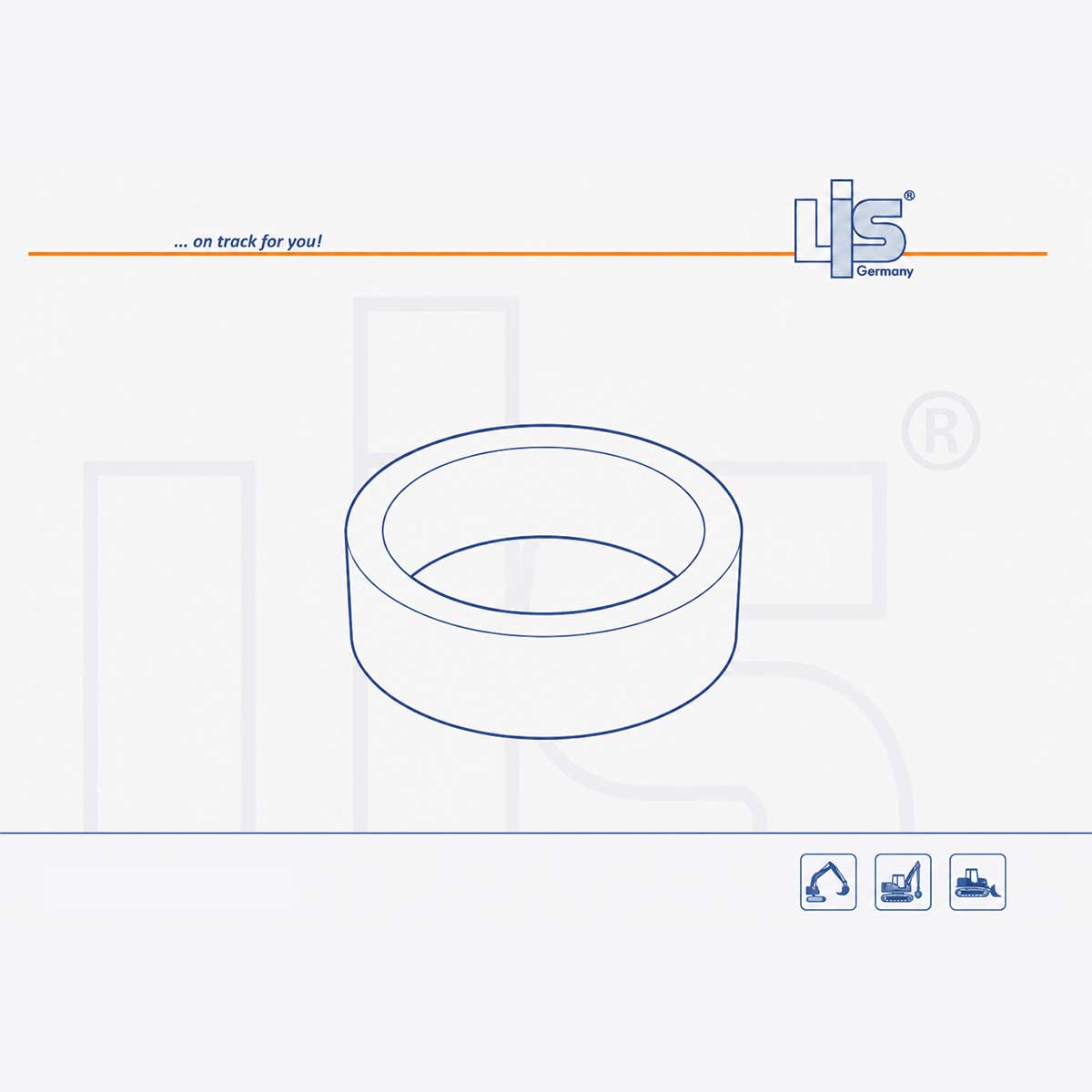

Distanzringe und Distanzscheiben dienen der Positionierung einzelner Komponenten innerhalb der Verbindung und müssen zur jeweiligen Kettenserie und Endgliedausführung passen.

Sicherungsbolzen und Sicherungselemente

Zur Sicherung von Endbolzen werden je nach Kettenausführung Sicherungsbolzen, Sicherungsstifte oder vergleichbare Sicherungselemente eingesetzt.

Die Ausführung richtet sich nach Hersteller, Kettenserie und Endgliedsystem. Eine sichere Zuordnung sollte daher immer über Referenznummer, Kettenband oder Maschinenmodell erfolgen.

Wann werden Endbolzen ersetzt?

Endbolzen werden häufig im Rahmen von Reparatur- und Wartungsarbeiten ersetzt.

• Austausch eines beschädigten Endglieds
• Einbau eines Reparaturglieds
• Instandsetzung einer Laufwerkskette
• Öffnen einer Kette für Wartungsarbeiten
• Überholung eines Kettenbands
• Austausch beschädigter Verbindungskomponenten

Bei älteren oder stark verschlissenen Laufwerksketten sollten Bolzen, Buchsen, Dichtungen und Sicherungselemente als zusammengehöriges Verbindungssystem betrachtet werden.

Warum passen Endbolzen trotz ähnlicher Abmessungen häufig nicht?

Für die Kompatibilität sind nicht allein Länge oder Durchmesser entscheidend. Auch Presssitz, Sicherungsart, Endgliedgeometrie, Buchsenausführung und die jeweilige Kettenserie müssen übereinstimmen.

Optisch ähnliche Endbolzen können deshalb technisch nicht austauschbar sein. Die sichere Identifikation erfolgt über Referenznummer, Kettenserie oder Maschinenmodell.

Passende Endbolzen identifizieren

Für die Auswahl eines Endbolzens oder Zubehörteils sind insbesondere Kettenserie, Kettenteilung, Endgliedausführung, Referenznummer und Maschinenmodell relevant.

Der LIS® Laufwerksfilter unterstützt bei der Identifikation passender Laufwerksteile anhand von Hersteller, Modell, Maschinenversion und Seriennummer.

Endbolzen im Zusammenhang mit Kettenbändern und Reparaturgliedern

Endbolzen werden häufig gemeinsam mit Endgliedern und Reparaturgliedern ersetzt. Für die Instandsetzung einzelner Kettensegmente finden Sie passende Einzelglieder und Reparaturglieder.

Ist das eigentliche Kettenband verschlissen, finden Sie passende Lösungen in den Kategorien Kettenbänder, ölgeschmierte Kettenbänder, fettgeschmierte Kettenbänder und trocken abgedichtete Kettenbänder.

Wenn Kettenband und Bodenplatten als vormontierte Baugruppe benötigt werden, ist die Kategorie Ketten komplett relevant.

Endbolzen und Zubehör bei LIS®

Das LIS® Sortiment umfasst Endbolzen, Masterbolzen, Endbuchsen, Dichtungen, Distanzringe, Sicherungsbolzen und weitere Verbindungskomponenten für zahlreiche Kettenbänder und Laufwerksketten. Die Auswahl erfolgt anhand von Referenznummer, Kettenserie oder Maschinenmodell.
