Original ESCO® Super V® Zahnsystem

ESCO® Super V® – das richtige Ersatzteil finden

Bei Super V® entscheidet nicht die V-Größe allein. Innerhalb einer Größe gibt es unterschiedliche Zahnprofile und Adapterausführungen. Auch die Sicherung muss zur jeweiligen Ausführung passen. Für den direkten Ersatz sind deshalb V-Größe, ESCO® Referenz und Bauteilart gemeinsam zu prüfen.

Bei verschlissenen Zahnspitzen kann die Form allein irreführen. Eine ähnlich aussehende Spitze oder ein Adapter derselben V-Größe ist deshalb nicht automatisch das richtige Ersatzteil.

Super V® Größe und Referenz richtig zuordnen

Die V-Kennzeichnung bezeichnet die Systemgröße. Die einzelnen Super V® Größen sind oberhalb des Produktlistings als eigene Kategorien angeordnet. Ist die Referenz auf der vorhandenen Zahnspitze, dem Adapter, der Anschweißnase oder der Sicherung noch lesbar, sollte sie mit der Artikelbezeichnung abgeglichen werden.

Maschinenhersteller, Modell und Anbaugerät können die Suche zusätzlich eingrenzen. Für den direkten Ersatz sind insbesondere V-Größe, Referenz und vorhandene Ausführung maßgeblich.

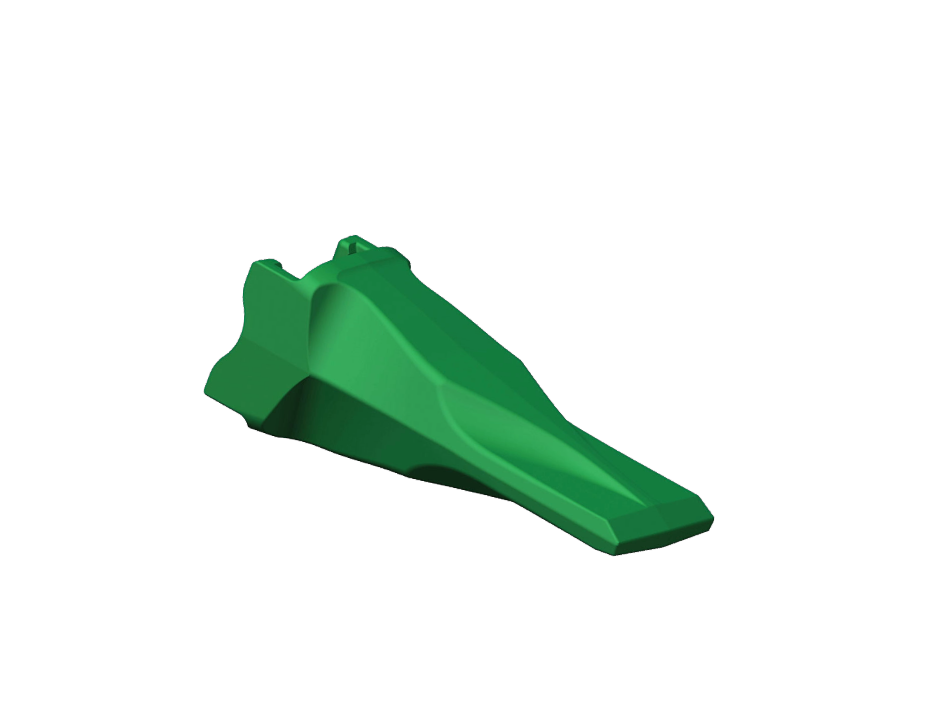

Welche Zahnform passt zum Einsatz?

Je nach Super V® Größe stehen unterschiedliche Zahnprofile zur Verfügung. Dazu gehören beispielsweise General Purpose, General Purpose Long, Penetration Abrasion, Pick und Twin Pick. Welche Ausführung sinnvoll ist, hängt vom Einsatz und von der vorhandenen Systemausführung ab.

Beim direkten Ersatz ist die vorhandene ESCO® Referenz die beste Orientierung. Wer bewusst auf ein anderes Profil wechseln möchte, sollte prüfen, ob dieses für die vorhandene V-Größe und Ausführung vorgesehen ist.

Was bedeuten CL und NCL bei ESCO® Zahnspitzen?

Bei ESCO® steht CL für Centerline und NCL für Non-Centerline. Die Kennzeichnung beschreibt die jeweilige Ausführung der Zahnspitze und sollte bei einem direkten Ersatz zusammen mit V-Größe und Referenz berücksichtigt werden.

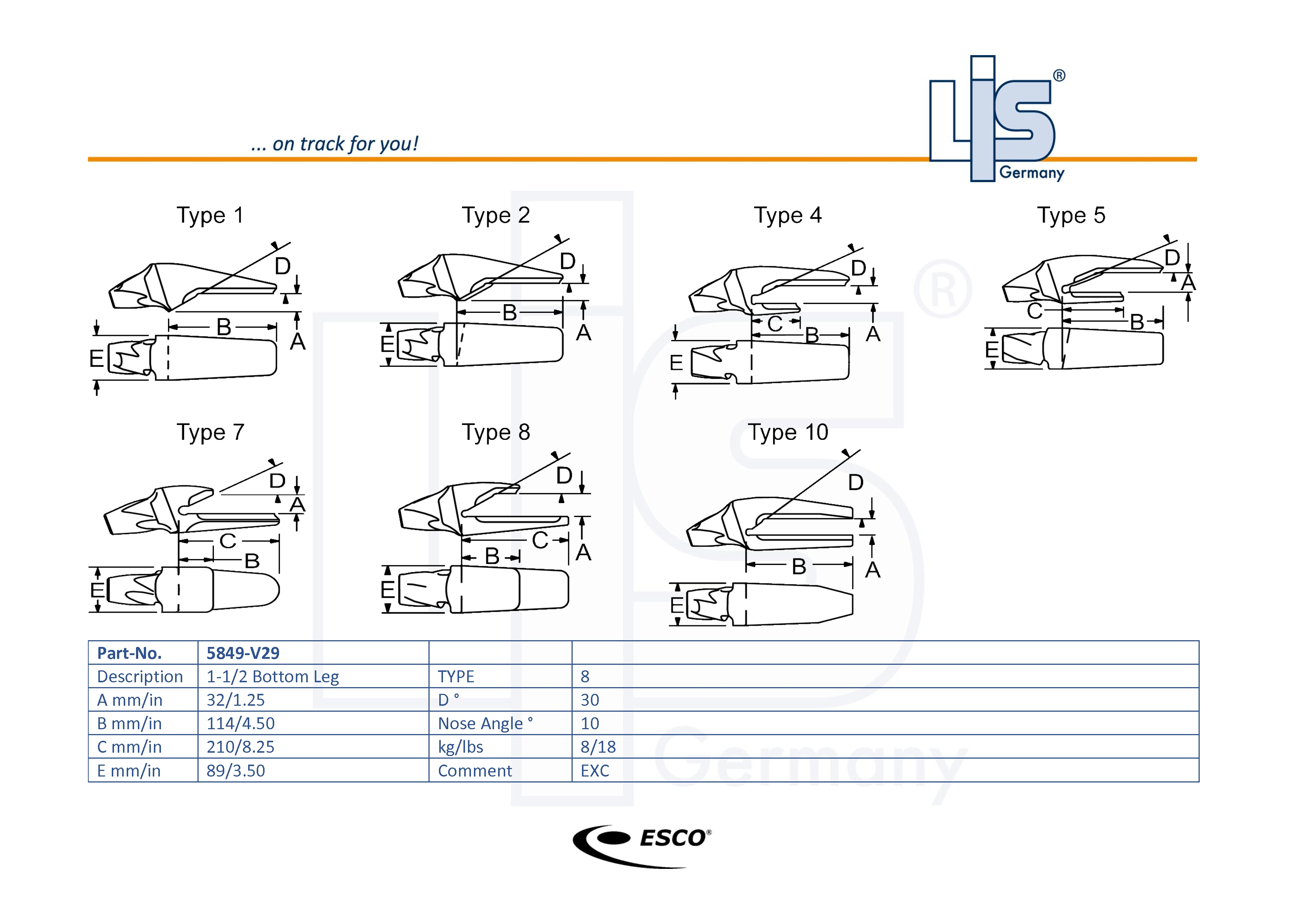

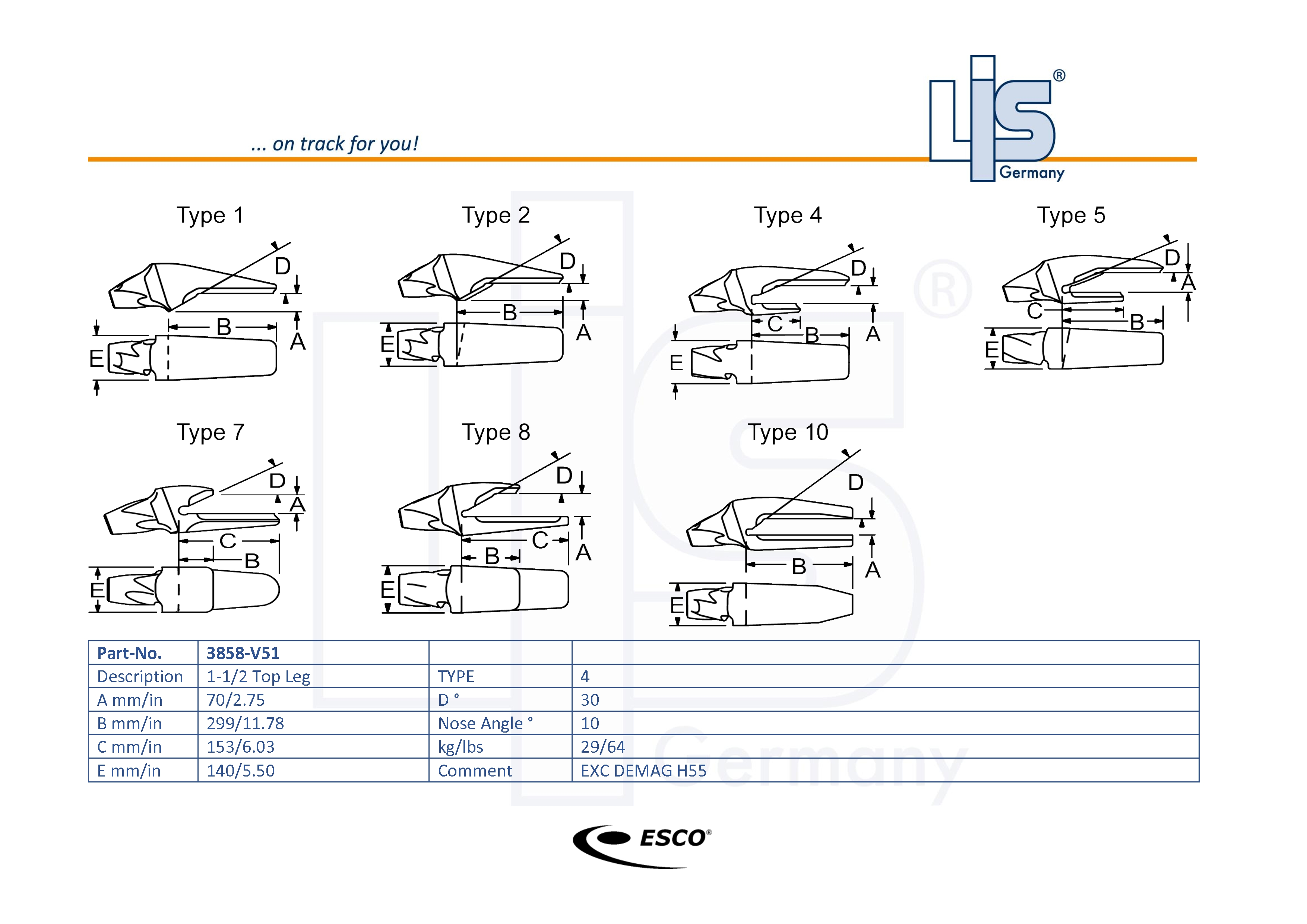

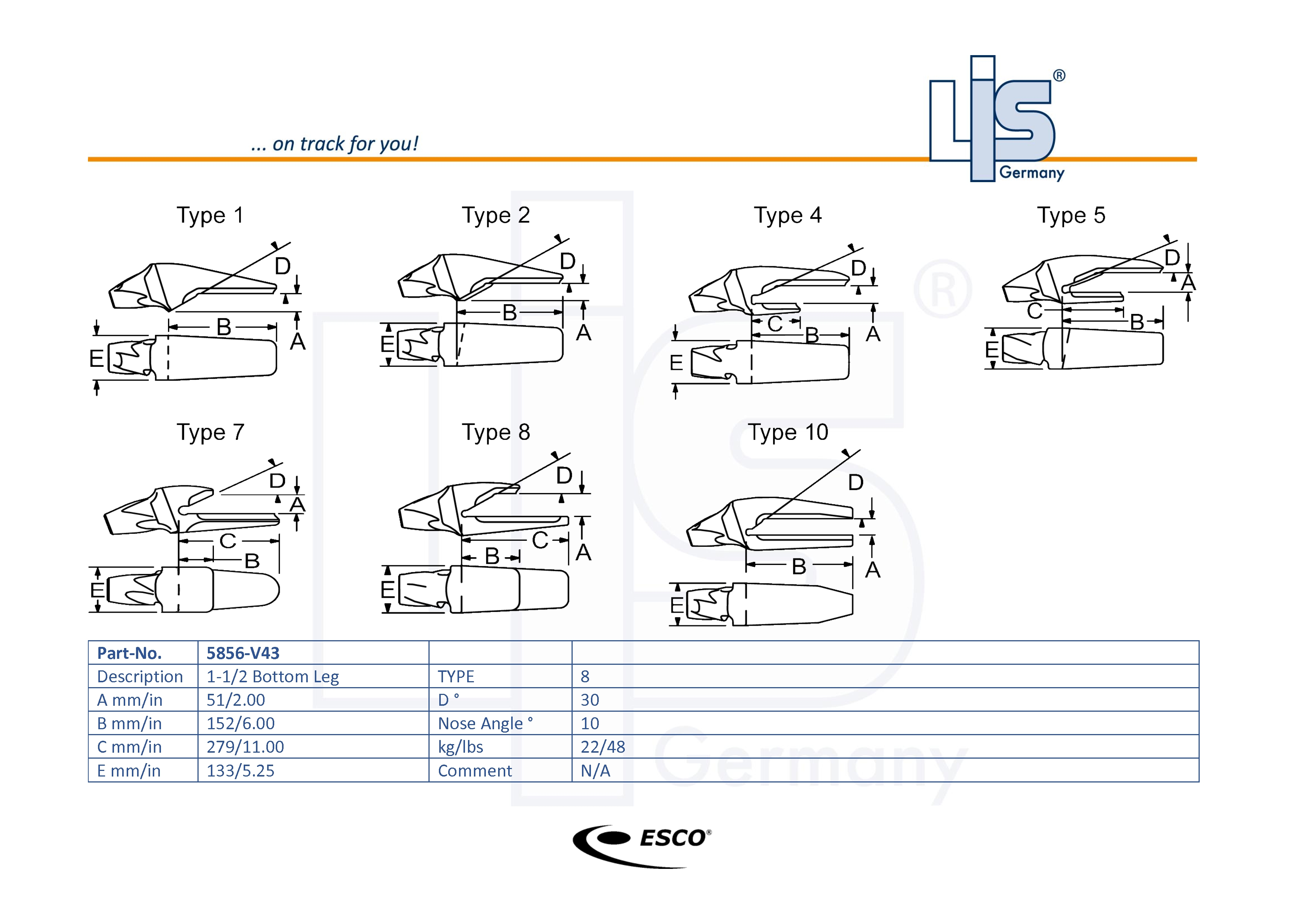

Zahnspitze, Adapter oder Anschweißnase und Sicherung gemeinsam prüfen

Bei der Ersatzteilzuordnung sollte nicht nur die Zahnspitze betrachtet werden. Je nach Ausführung sind auch Adapter oder Anschweißnase sowie die zugehörige Sicherung für die Auswahl relevant. Eine ähnliche Bauform oder eine benachbarte V-Größe bestätigt keine Austauschbarkeit.

ESCO® Super V® oder UltraLok®?

Super V® und das ESCO® UltraLok® Zahnsystem sind unterschiedliche Systeme. Bei UltraLok® sitzt die Verriegelung in der Zahnspitze. Beim Super V® System muss die für die jeweilige Ausführung vorgesehene Sicherung berücksichtigt werden.

Bauteile sollten deshalb nicht allein aufgrund einer ähnlichen Form einem der beiden Systeme zugeordnet oder zwischen Super V® und UltraLok® übernommen werden.

ESCO® Referenz nicht mehr lesbar?

Bei stark verschlissenen Teilen sind Prägungen häufig nur noch teilweise oder gar nicht mehr erkennbar. Für die Zuordnung helfen Fotos der Zahnspitze, des Adapters oder der Anschweißnase und der Sicherung, noch erkennbare Kennzeichnungen sowie vorhandene Maße.

Angaben zu Maschinenhersteller, Modell und Anbaugerät können zusätzlich helfen. Bevor ein Teil nur nach optischer Ähnlichkeit ausgewählt wird, sollte die vorhandene Ausführung technisch abgeglichen werden. Bei Fragen unterstützt die technische Beratung von LIS®.

Weitere Zähne und Zahnsysteme

Weitere Zahn-, Adapter- und Sicherungssysteme finden Sie in der übergeordneten Kategorie Zähne und Zahnsysteme.
