Unterschraubmesser und Schneidkanten passend für CAT®

Schneidkanten passend für CAT® technisch zuordnen

Ausgangspunkt ist die tatsächlich verbaute Schneidkante am Anbaugerät. Maschinenmodell und Baureihe helfen bei der Eingrenzung, legen die konkrete Ausführung aber nicht fest. Referenznummer, Bauteiltyp, Einbauposition und vollständiges Bohrbild müssen zusammenpassen.

Referenznummer als Ausgangspunkt

Die Referenznummer am Bauteil ist meist der schnellste Weg zur Identifikation. Sie sollte direkt am eingebauten Teil, in der technischen Dokumentation oder anhand belastbarer Ersatzteildaten bestätigt werden. Ähnlich bezeichnete Teile können sich in Funktion, Geometrie oder Einbauposition unterscheiden.

Schneidmesser für Radlader und Raupenlader

Radlader- und Raupenladerschaufeln sind je nach Ausführung mit durchgehenden Unterschraubmessern, außenliegenden Eckmessern oder mehrteiligen Schneidkantensystemen ausgerüstet. Länge, Querschnitt, Bohrbild und Befestigung unterscheiden sich je nach System.

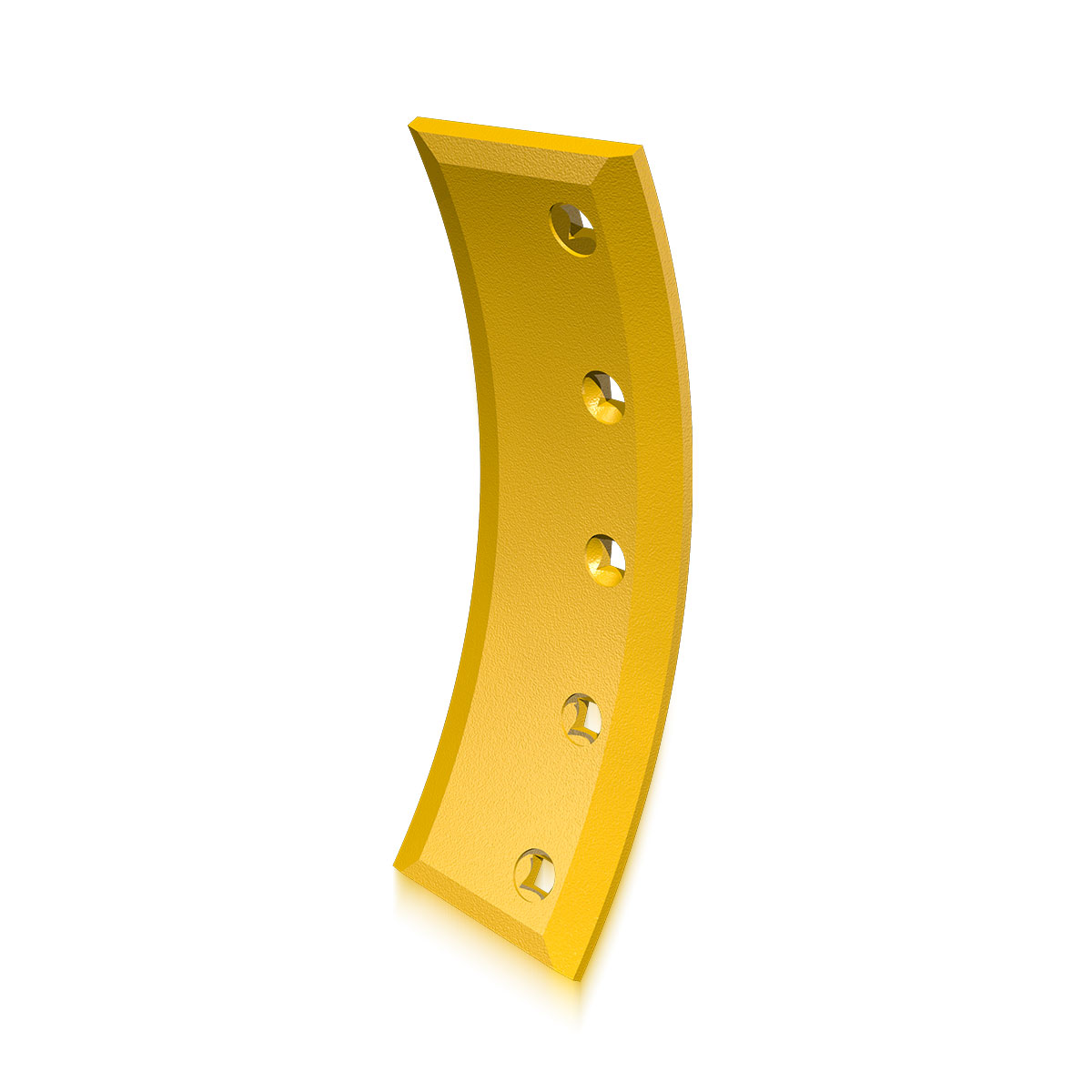

Eckmesser, End Bits und Segmente unterscheiden

Eckmesser sind an den äußeren Bereichen von Schaufel- oder Schildschneidkanten angeordnet. End Bit bezeichnet je nach System ein äußeres Abschluss- oder Verschleißbauteil. Segmente sind einzelne Komponenten eines mehrteiligen Schneid- oder Verschleißsystems. Position und ähnliche Form reichen nicht aus, um diese Bauteilarten gleichzusetzen.

Ein mittig eingebautes Bauteil ist nicht automatisch ein Mittelmesser. Je nach Schneidkantensystem kann es sich um ein Segment mit eigener Referenz-, Typ- und Positionszuordnung handeln.

Schneidkanten für Planierraupen

An Planierschilden kommen je nach Ausführung gerade Schneidmesser, mehrteilige Schneidkanten und seitliche Eckmesser beziehungsweise End Bits zum Einsatz. Linke und rechte Ausführungen sind getrennt zu behandeln. Referenznummer, Einbauposition, Bohrbild und Anschlussgeometrie müssen übereinstimmen.

Gradermesser und weitere Schneidkanten für Motorgrader

Bei Motorgradern können je nach bestätigter Ausführung gerade oder gekrümmte Gradermesser sowie positionsbezogene End Bits und Overlay-Bauteile eingesetzt werden. Für die Zuordnung sind Referenznummer, Messerform, Einbauposition und Bohrbild maßgeblich. Die bestätigte Bauteilklassifikation ist am jeweiligen Artikel ausgewiesen.

Weitere universelle und systemübergreifende Ausführungen finden Sie unter Gradermesser für Motorgrader.

Einbauposition eindeutig bestimmen

Wenn am Artikel angegeben, bezeichnen LH, RH und CTR die jeweilige Einbaulage innerhalb des Schneidkantensystems. Die Position darf nicht aus einem Produktbild oder einer ähnlich aussehenden Referenz abgeleitet werden.

Abmessungen, Bohrbild und Befestigung prüfen

Für den Abgleich sind Länge, Breite, Stärke, vollständiges Bohrbild und vorgesehene Pflugschraubengröße zu prüfen. Zum Bohrbild gehören Anzahl und Lage der Bohrungen sowie Loch- und Randabstände. Die erforderliche Schraubenlänge richtet sich nach der gesamten Klemmdicke der Verbindung.

Ältere oder umgebaute Anbaugeräte

Bei älteren Maschinen, instand gesetzten Schaufeln oder umgebauten Schilden kann die montierte Schneidkante von der ursprünglichen Ausführung abweichen. Maßgeblich ist dann das tatsächlich verbaute Bauteil oder eine belastbare technische Zeichnung.

Technische Angaben gelten artikelbezogen

Werkstoff, Härte, Wärmebehandlung, Abmessungen und weitere technische Angaben gelten nur für den jeweiligen Artikel. Werte aus einem Katalogprogramm oder von einem ähnlich ausgeführten Messer dürfen nicht auf ein LIS® Produkt übertragen werden.

Weitere Schneidkanten und Befestigungsteile

Universelle verschraubte Schneidkanten mit 6-Zoll-Lochteilung finden Sie unter 6-Zoll-Unterschraubmesser. Schneidkanten passend für andere Hersteller sind unter Unterschraubmesser Komatsu, Unterschraubmesser Volvo und Unterschraubmesser Liebherr eingeordnet.

Passende Pflugschrauben und Muttern finden Sie unter Schrauben und Muttern. Weitere Schneidkanten und Verschleißprofile sind in der Oberkategorie Messer und Profile zusammengefasst.

Lebenslange Bruchgarantie für LIS® Schneidwerkzeuge

Lebenslange Bruchgarantie: Für Artikel, die in dieser Kategorie ausdrücklich als LIS® Schneidwerkzeuge ausgewiesen sind, gilt die lebenslange Bruchgarantie. Die Gewährleistung beschränkt sich auf Material- und Bearbeitungsfehler. Normaler Verschleiß infolge der Einsatzbedingungen ist ausgeschlossen. Schrauben, Muttern, Befestigungsteile, Originalprodukte und sonstiges Zubehör ohne bestätigte Klassifikation als LIS® Schneidwerkzeug sind von dieser LIS® Bruchgarantie nicht erfasst. Weitere Informationen finden Sie in den LIS® Gewährleistungsbedingungen.

Hinweis: Die Markennamen CAT® und Caterpillar® dienen ausschließlich der Identifikation der Kompatibilität. Am jeweiligen Produkt ist ausgewiesen, ob es sich um ein LIS® Ersatzteil oder ein ausdrücklich gekennzeichnetes Originalteil handelt.
